Al medir, seleccione reclutamiento y principal Fuerza de prueba de acuerdo con la siguiente tabla.
Escala | Reclutamiento | Fuerza de prueba total N (KGF) | Rango de medición de símbolos |
B | Φ1.58888 mm Bola de acero | 980.7 (100) | HRB 20-100 |
C | Diamante de 120 ° | 1471 (150) | HRC 20-70 |
A | Diamante de 120 ° | 588.4 (60) | HRA 20-88 |
Escala C: Se utiliza para medir la dureza de las piezas de acero tratadas con calor.
Escala B: Se utiliza para medir metales duros más suaves o medios y piezas de acero sin calmar.
Pasos de operación:
1. Instale el bajo correcto según qué prueba desea hacer.
2. Haga que limpie la superficie de la mesa de trabajo y la superficie de la muestra. Coloque la muestra en la mesa de trabajo o el yunque.
3. Gire la rueda de mano para subir la mesa de trabajo lentamente, el toque del sangría con la superficie de la muestra aún continúa sube la historia de trabajo hasta que El puntero pequeño señala la marca roja y el puntero grande cumple 3 círculos). (Se permite que tenga un error de ± 5 graduaciones. Si supera las 5 graduaciones, este punto debe ser inválido y hacer una nueva prueba nuevamente).
4. Gire la carcasa externa del indicador para que la línea larga tallada entre C y B se alinee con el puntero grande (está bien girar en sentido horario o en sentido antihorario).

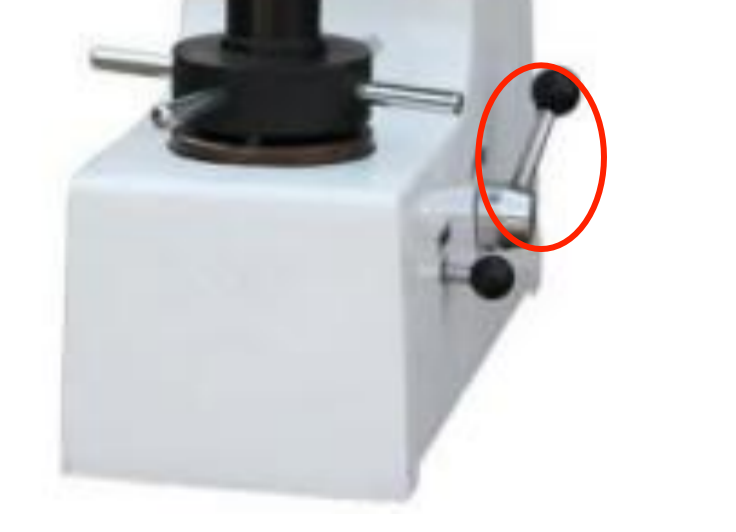

5. Tire del mango para aplicar la fuerza de prueba principal, en este momento el gran puntero del indicador gira en sentido antihorario.

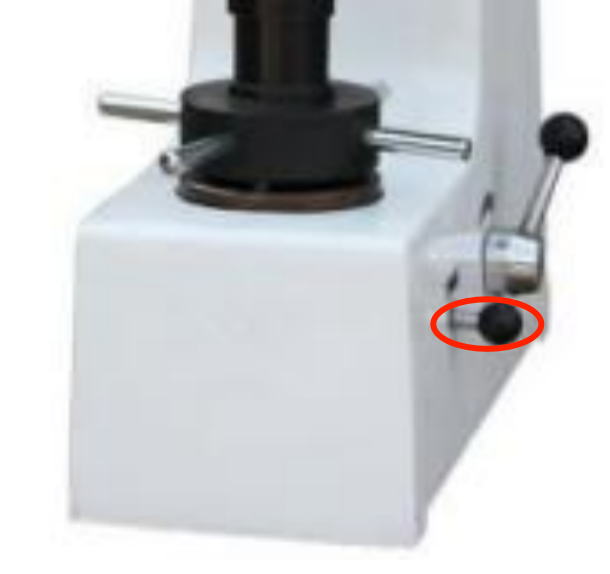

%1. Cuando el indicaTor Pointer se detiene claramente, empuje el mango de liberación para liberar la fuerza de prueba principal. Tenga cuidado de que la aplicación y la liberación de la fuerza de prueba principal se continúen lentamente.

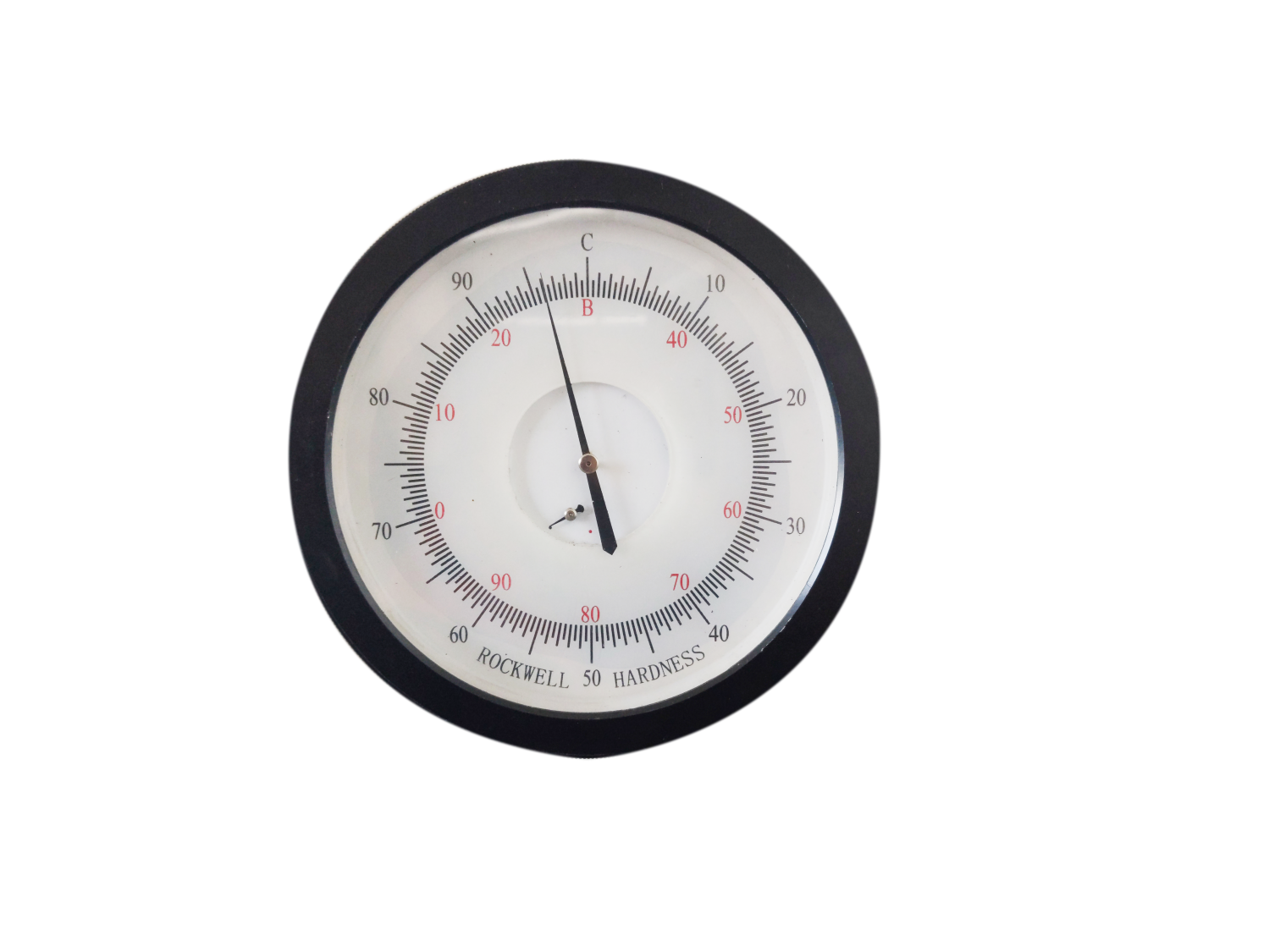

7. Lecturas correspondientes en el indicador. Al probar con diamante reclutamiento, lea las figuras negras fuera del círculo del panel mientras se prueba con bola de acero reclutamiento Lea las figuras rojas dentro del círculo del panel.
8. Gire la rueda de mano para bajar la muestra de prueba y luego muévala Para comenzar una nueva prueba de puntos.
PD: La chaqueta protectora de tornillo tiene como objetivo proteger el tornillo de la invasión de polvo. Cuando el probador no está en uso o la altura de la muestra de prueba es inferior a 80 mm, la chaqueta debe colocarse fuera del tornillo. Si la mejor muestra es superior a 80 mm, debe quitarse para evitar que el yunque sea compatible y la prueba no es válida.
