¿Cómo se prueban la dureza por el probador de dureza de Micro Vickers digital?

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2022-09-28      Origen:Sitio

Preguntar

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Aquí tome el modelo EVICK-1AT como muestra, con las características a continuación:

Torreta automática con 10x, 40x Objetivo de objetivos y Vickers Diamond Great

10x ocular electrónico con codificador, calculación automática de calculación diagonal

La pantalla táctil de color, en la pantalla puede establecer el tiempo de permanencia, el rango de juicio de calidad, la escala de conversión, etc.

Carga automática - Daven - Descarga

Con la impresora y el puerto RS232, el diseño óptico dual puede funcionar con la cámara y el sistema de software



Pasos de operación:

1 encender la potencia

2 Seleccionar apropiado Fuerza de prueba por cambio de carga de la mano de 0.01 a 1 kgf

3 Establecer escala de conversión (HRA / HRB / HRC, etc.) Como necesita

4 Límite establecido (juicio de calidad) Si necesita esta función

5 Ponga en la mesa XY

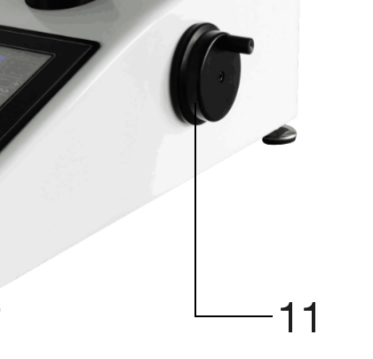

6 girar el enfoque de la rueda manual (1) Para hacer el trabajo de enfoque (normalmente bajo la lente objetivo de 40x), levante la tabla XY hasta que desde el ocular pueda ver la estructura de la superficie de la muestra muy claramente (nota: tenga cuidado, no permita que la muestra toque con lente objetivo para evitar dañar la lente)

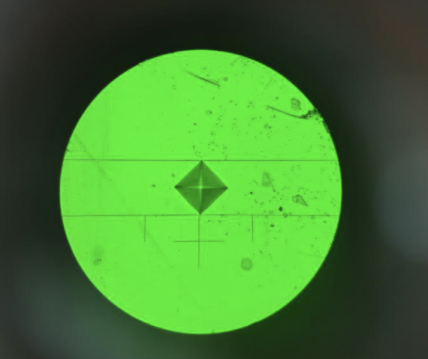

7 del ocular puede verificar claramente la foto de la estructura de la superficie de la muestra, significa que el trabajo de enfoque es el acabado. Entonces presione La torreta de la máquina de llave de "inicio" se moverá automáticamente a la posición del sangría, cargando automáticamente - permanecer - descarga, luego la devolución automática de torreta a la posición de la lente de objetivos 40x. Del ocular Will puede encontrar una sangría.

8 ENCENDIDO FUENTE DE ENERGÍA, Dentro del ocular puede encontrar dos líneas, El sistema requerirá cero ocular cuando realice el trabajo de medición de las pruebas de primer punto.

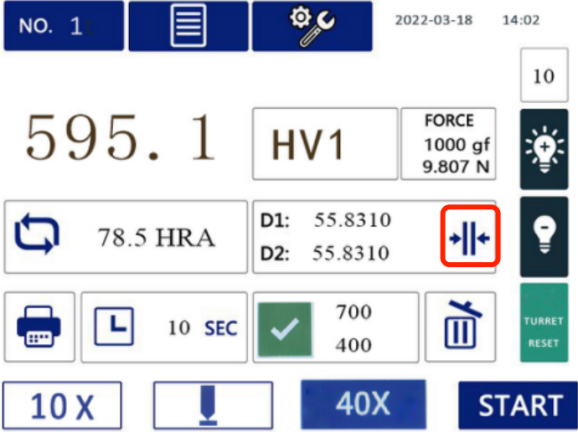

PD: Después de encender la potencia, solo la primera prueba de punto tiene que hacer un trabajo de oculares cero. Otros pruebas pueden hacer medición directamente. Tocar ABAJO FOTO icono del círculo rojo luego en la interfaz cero ocular. Mueva las dos líneas que se juntan dentro del ocular, luego en la pantalla presione "OK", el trabajo de ocular cero está terminado. Luego puede hacer pruebas y medir el trabajo directamente. (Encienda la potencia, el primer paso Do cero Olepiece Work también está bien, el sistema requiere antes de medir el trabajo tiene que hacer un trabajo de oculares cero)

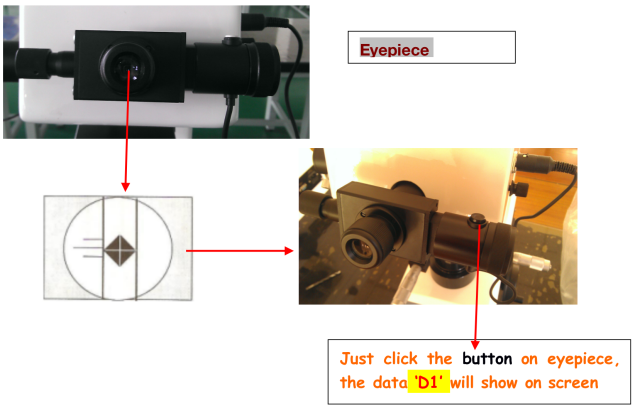

9 Medir datos D1

Mantenga el ocular en horizontal, mueva el ocular dentro de dos líneas toque con sangría de dos esquinas, luego haga clic en el botón del codificador, obtendrá la longitud D1 directamente;

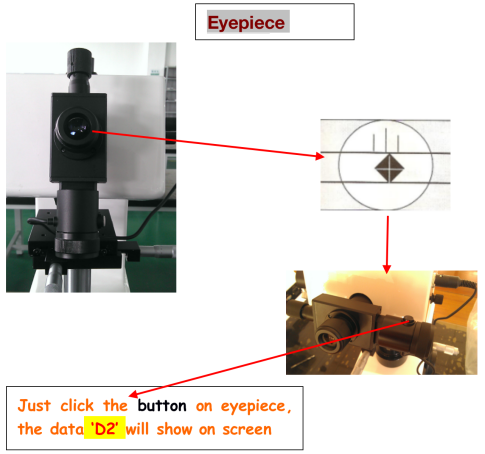

10 Datos de medición D2

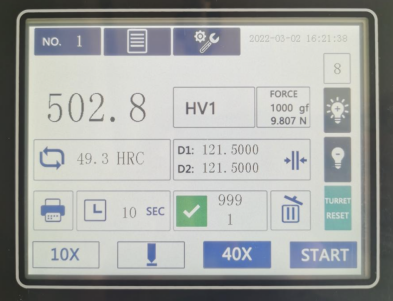

Mantenga el ocular en vertical, mueva el ocular dentro de dos líneas toque con la sangría de dos esquinas, luego presione el botón del codificador del ocular, luego los datos de entrada a la pantalla, obtendrán la longitud D2 directamente, y la pantalla del mismo tiempo mostrará el valor de la dureza de HV y el valor de la dureza de conversión (debajo de la foto 502.8HV1 es el valor de dureza de Vickers, 49.3hrc es el valor de dureza de la conversión de Rockwell)

PD:

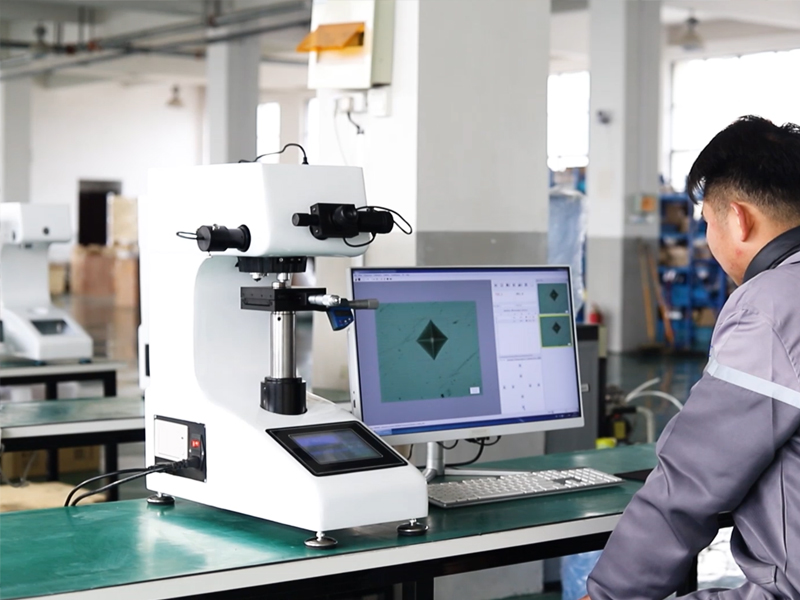

Si el probador de dureza trabaja con la cámara y el sistema de software, pasos de operación:

1) Pasos igual que 5.1 a 5.7, en la ventana de software mostrará una imagen de sangría

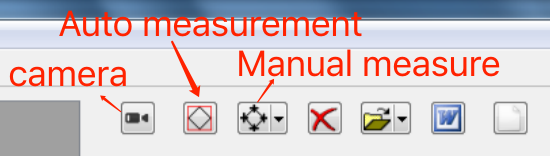

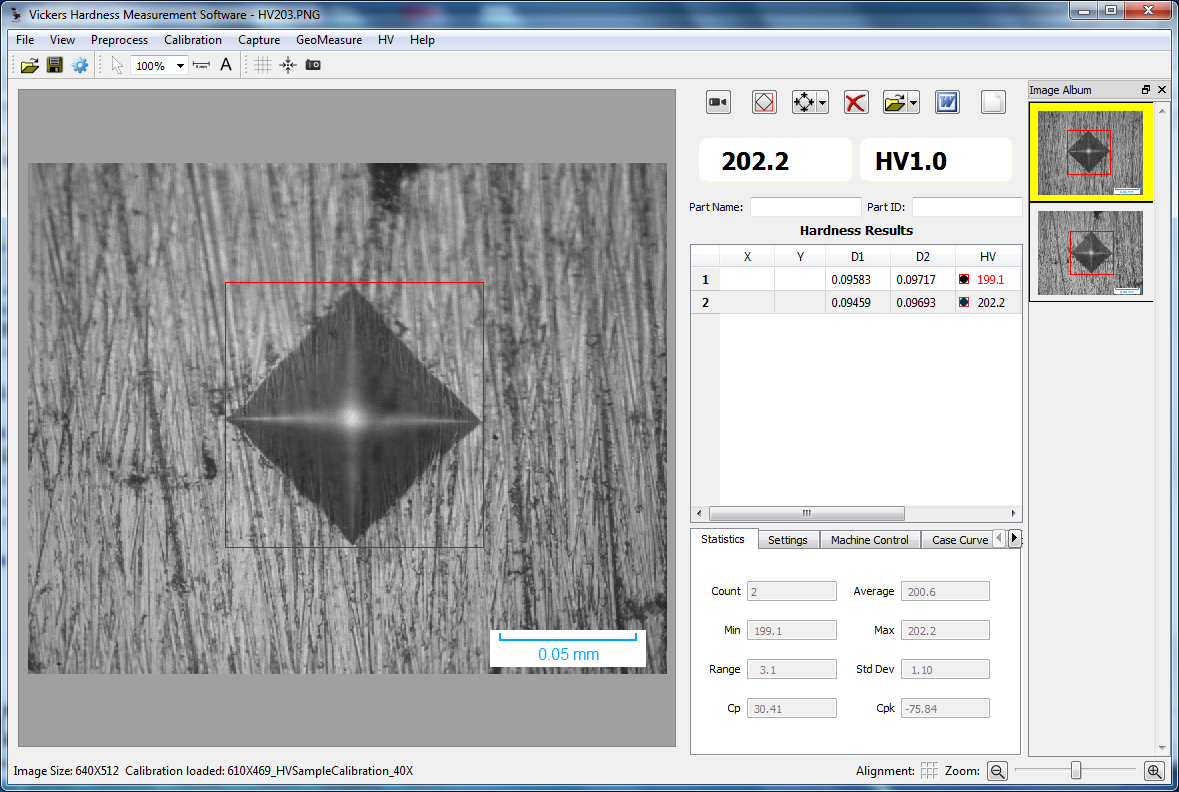

2) En el software puede realizar medidas automáticas o trabajos de medición manual, y obtener el informe de prueba directamente en formato Word / Excel. Informe de prueba que incluye valor de dureza, fuerza de prueba, longitud diagonal de sangría D1 / D2, imagen de sangría, curva de dureza, profundidad de dureza, etc.
