Comparación de microscopios metalográficos de campo luminoso y oscuro y su aplicación en análisis metalográfico.

Número Navegar:0     Autor:Editor del Sitio     publicar Tiempo: 2020-07-11      Origen:motorizado

Comparación de microscopios metalográficos de campo luminoso y oscuro y su aplicación en análisis metalográfico.

1. Campo brillante y principio de imagen de campo oscuro.

El principio de imágenes de campo oscuro es el mismo, pero el efecto de la imagen es opuesto a la del campo brillante.

2. Comparación de campo brillante y características de campo oscuro.

⑴ Campo brillante -------- El haz de luz ilumina la superficie de la muestra verticalmente

⑵ Campo oscuro -------- Light oblicuamente irradia la superficie de la muestra

3. Trazo óptico de iluminación de campo oscuro:

La iluminación de campo oscuro es significativamente diferente de la iluminación de campo luminoso en términos de disposición de ruta óptica y efectos de iluminación. Para ilustrar el efecto de la iluminación de campo oscuro, primero debemos estudiar la disposición óptica del campo oscuro (consulte la figura a continuación). La luz paralela de la fuente de luz está bloqueada por la placa de sombreado circular, y la parte central de la luz está bloqueada. La luz que pasa a través de la placa de sombreado circular ingresa al iluminador vertical como un haz cilíndrico hueco. El iluminador vertical para la iluminación de campo oscuro es un reflector circular, que refleja el haz cilíndrico hacia arriba y lo arroja en la superficie reflectante del arco de metal del condensador reflectante a lo largo de la cubierta objetivo de la lente. Su reflejo hace que la luz se centre en la superficie del suelo. en.

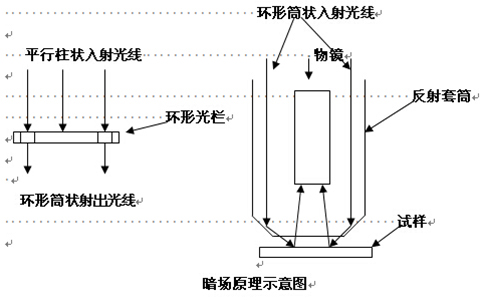

Sin título-4

La luz reflejada por el condensador reflectante se proyecta en la superficie de molienda metalográfica debido a su ángulo de inclinación extremadamente grande. Si la muestra es una superficie de espejo pulido, la luz reflejada por la muestra aún se refleja en la dirección opuesta en un ángulo de inclinación grande, es imposible ingresar a la lente objetiva. Así que solo el tono negro se puede ver en el tubo del ocular. Solo los recesos de la muestra pueden tener luz ingresar a la lente objetiva. El tejido en la muestra se reflejará en el campo de vista oscuro con una imagen blanca brillante. Debido a su nombre, se llama \\"Campo oscuro \\" (campo oscuro) iluminación. En la mayoría de los casos, la parte brillante de la imagen blanca sobre fondo negro obtenido por iluminación de campo oscuro es adecuado para la parte negra de la imagen negra sobre fondo blanco obtenido por iluminación de campo brillante.

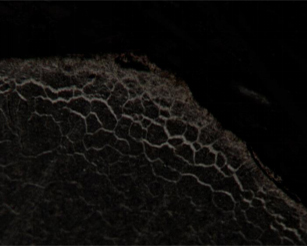

Sin título-5 Sin título-10

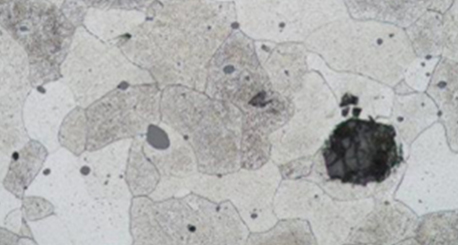

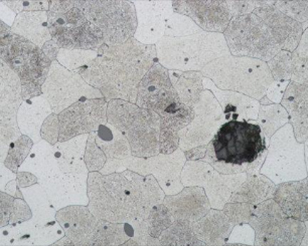

(Imagen de campo brillante metalográfico) (imagen de campo oscuro metalográfico)

Cuatro, la iluminación de campo oscuro tiene principalmente las siguientes tres ventajas.

1. Debido al ángulo de inclinación extremadamente grande del haz de incidentes en el campo oscuro, la abertura numérica efectiva de la lente objetiva aumenta, por lo que la capacidad de discriminación de la lente objetiva también aumenta. Observado bajo la iluminación de campo oscuro, incluso las cicatrices de desgaste muy finas son fáciles de identificar.

2. A diferencia de la iluminación de campo brillante, el incidente de la luz en la superficie del suelo no pasa primero a través de la lente objetiva, lo que reduce significativamente el

La reflexión y el resplandor causado por la línea que pasa a través de la interfaz de aire-aire varias veces mejora el contraste de la imagen final.

3. La observación de campo oscuro puede identificar con precisión el color de inclusiones transparentes no metálicas. Por ejemplo, el óxido de cobre exhibe un tono azul claro cuando se observa bajo un campo brillante de iluminación de luz blanca, mientras que un verdadero color rojo rubí se puede ver bajo observación de campo oscuro. Por lo tanto, la observación de campo oscuro es extremadamente importante cuando se identifica inclusiones no metálicas.

Para realizar observaciones de campo oscuro,Microscopio metalúrgicoDebe tener un reflector circular y un condensador reflectante de campo oscuro especial o condensador de refracción. El condensador reflectante es una superficie reflectante en forma de arco metálica, que se establece fuera de la lente objetiva cuando está en uso; Algunos diseños combinan la lente objetiva y el espejo de luz reflectante en uno.

La iluminación de campo oscuro debe usar la luz paralela. Cuando se usa la observación de campo oscuro, generalmente es necesario volver a ajustar el sistema de fuente de luz, cambie la posición de la lente de recolección e inserte el obturador circular detrás de la barrera de la luz. En la observación de campo oscuro, debido al bajo brillo de la imagen de objeto, es necesario tener mucho cuidado al fotografiar la luz, y elegir una película con una velocidad de sensibilidad más alta, y el tiempo de exposición aumentará en consecuencia.
