Máquina de prueba de grietas de fugas de defectos ultrasónicos digitales

Soporte de eco de pulso, elemento dual y modo de prueba de transmisión a través;
Rango de medición de 0 a 15000 mm, en velocidad de acero;
Velocidad material 1000 a 20000m / s;
La puerta monitorea dos puertas independientes controlables en todo el rango de barrido;
Conexiones de transductores BNC o LEMO;
Ampliamente utilizado en la metalurgia de fabricación, hierro y acero, procesamiento de metales, industria química y otros campos que requieren detección de defectos y control de calidad
Estado de Disponibilidad:
  • EFD-600

  • EBP INSTRUMENTS

  • Shanghai, China

  • 300 sets por mes

  • T / T por adelantado

  • 1 juego

1. Introducción

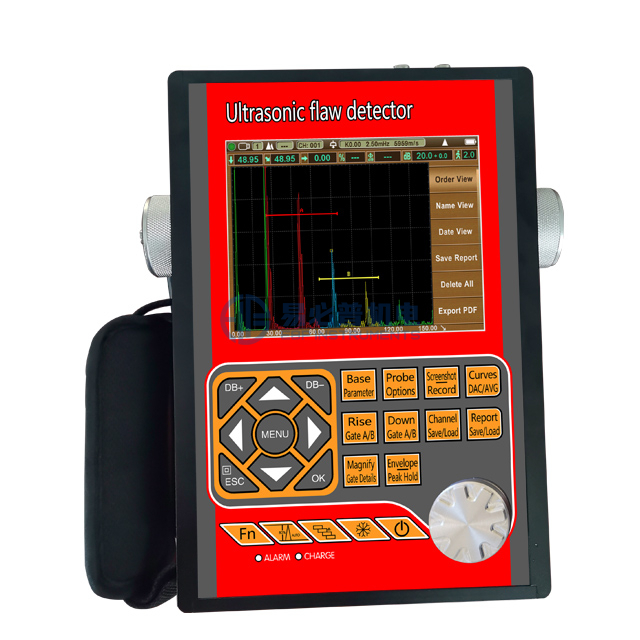

Este instrumento es un detector de fallas ultrasónicas digitales industriales portátiles que puede detectar, localizar, evaluar y diagnosticar varios defectos (grietas, inclusiones, poros, etc.) en la pieza de trabajo de forma rápida, conveniente, sin daños y con precisión. Se puede utilizar tanto en el laboratorio como en el sitio de ingeniería. Este instrumento puede ser ampliamente utilizado en la fabricación, la metalurgia de hierro y acero, el procesamiento de metales, la industria química y otros campos que requieren detección de defectos y control de calidad. También se usa ampliamente en la inspección de seguridad en línea y la evaluación de la vida en los campos de la aeroespacial, el transporte ferroviario, las calderas y los recipientes a presión, etc.

El instrumento se puede usar ampliamente en la ubicación y el tamaño de las grietas ocultas, los vacíos, los disueltas y las discontinuidades similares en las soldaduras, forjas, palanquillas, ejes, ejes, tanques y recipientes de presión, turbinas y componentes estructurales.


2. Fcobrador

2.1 Calibración automática: Calibración automatizada de la compensación de cero de la sonda, ángulo de la sonda (valor K) y velocidad del material.

2.2 Ubicación de la falla: Pantalla en vivo Sound-ruta de sonido, proyección (distancia de la superficie), profundidad, amplitud.

2.3 Tamaño de fallas: el tamaño de la falla automática con AVG o DAC, acelera el informe de la aceptación o el rechazo de defectos.

2.4 Lectura digital y trig. Función: el grosor / profundidad se puede mostrar en la lectura digital cuando se usa una sonda normal y la distancia de la superficie y la profundidad se muestran directamente cuando la sonda de ángulo está en uso.

2.5  DAC / AVG: la curva se genera automáticamente, y los puntos de muestreo se pueden compensar y corregir. La curva flota automáticamente con la ganancia, se expande automáticamente con el Distancia de detección, y se mueve automáticamente con el tiempo de retardo. Puede mostrar la curva AVG de cualquier abertura.

2.6  AWS D1.1. Elegir este estándar puede reducir los cálculos manuales y mejorar la eficiencia de detección.

2.7 Característica de corrección de superficie curvada.

2.8 Función de medida de altura de grietas.

2.9 GATE MAGINIFICAR: Difusión del rango de la puerta sobre todo el ancho de la pantalla.

2.10 Grabación de video y reproducción.

2.11 Función de ganancia automática

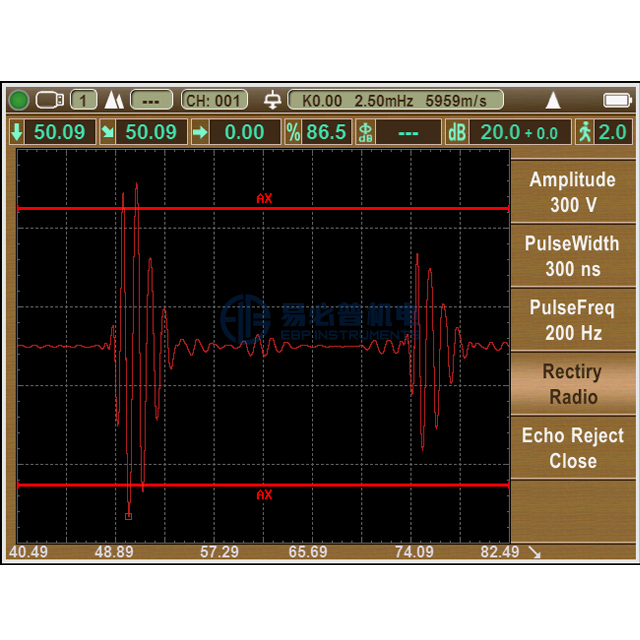

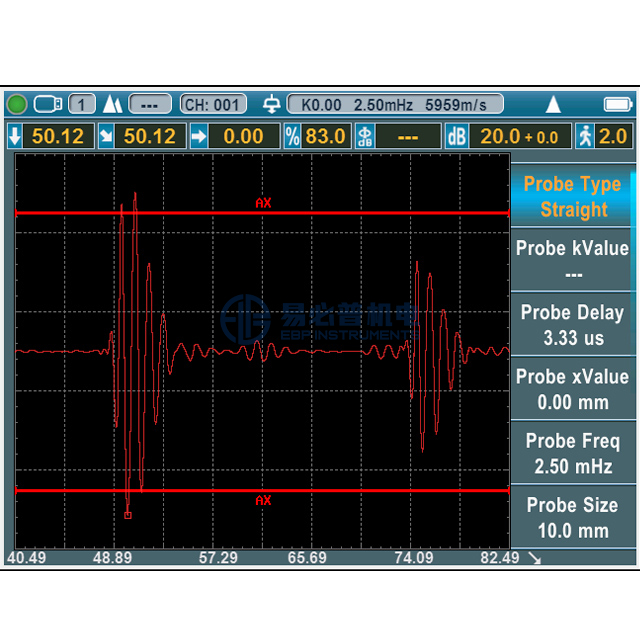

2.12 Sobre: ​​visualización simultánea de Live A-Scan a una velocidad de actualización de 60 Hz y sobre de pantalla A-SCAN

2.13 Peak HOLD: Compare las formas de onda pico congeladas para vivir A-Scan para interpretar fácilmente los resultados de las pruebas.

2.14 Marca máxima: captura y marca el pico en tiempo real

2.15 Codificación de ECHO: Pantalla 1 ~ 9 Área de visualización de eco en diferentes colores, se utiliza para analizar la posición de defecto.

2.16 Una congelación de escaneo: la congelación de la pantalla sostiene los datos de la forma de onda y la distancia de prueba.

2.17 B Función de visualización de escaneo. Muestra intuitivamente la forma de defecto de la pieza de trabajo y el resultado de la detección es más intuitivo.


3. Especificación técnica

Modelo

EFD-600

Rango de medición

0 a 15000 mm, en la velocidad de acero

Rango de frecuencia de repetición de pulso

20 Hz a 2000 Hz

Velocidad material

1000 a 20000m / s

Gama dinámica

> 40db

Linealidad del sistema

HORIZONTAL: +/- 0.2% FSW,

Vertical: 0.25% FSH, precisión del amplificador +/- 1 dB

Poder de resolución

> 40db

Sensibilidad

> 50dB (Profundo Agujero Plano 200mmф2)

Rechazar (supresión)

0 a 80% de altura de pantalla completa

Ruido

menos de 10%

Error lineal horizontal

Dentro del rango de escaneo, no más del 0.2%

Monitores de puerta

Dos puertas independientes controlables en todo el rango de barrido.

Ganar

110 dB máx. En resolución seleccionable 0.1, 1.0, 2.0, 6.0 dB.

Ancho de banda (amplificador de paso de banda)

0.2 a 20 MHz

Desplazamiento de pulsos

> 32db

Retardo de pantalla

-20 a 3400 μs

Retraso de la sonda / desplazamiento de cero

0 a 99.99μs

Modos de prueba

Echo de pulso, elemento dual y transmisión a través

Pulsero

Pulsador de onda súplica

Energía de pulsos

100V, 200V, 250V, 300V, 500V seleccionables

Rectificación

Media onda positiva, media onda negativa, onda completa, rf

Unidades

Pulgada o milímetro

Conexiones de transductor

BNC o LEMO

requerimientos de energía

CA REDA 100-240 VAC, 50-60 Hz

Temperatura de funcionamiento

-10 ℃ a 50, temperatura de almacenamiento: -30 ℃ a 50 ℃


4. Configuración estándar


Nombre

Cantidad

1

EFD-600 HOST

1

2

Sonda recta

1

3

Sonda de ángulo 4MHZ

1

4

Cable de conexión de la sonda

2

5

Adaptador de corriente & cable

1

6

Cable de comunicacion

1

7

Manual de instrucciones

1

8

Software

1

9

Caja de instrumentos

1


Sondas de compra opcionales:

El precio de la sonda depende principalmente del tamaño de cristal. Y la frecuencia puede ser elegida por usted mismo en el rango de0.2MHz - 10MHz. Podemos proporcionar a los ángulos generales tales como30 °, 45 °, 60 °, 70 °, 80 °

Probe de haz de ángulo 6 × 6,8 × 9,10 × 10, 13 × 13,14 × 16,18 × 18, 20 × 20,20 × 22, 30 × 30 Probe de haz recto (SoftFilm) Φ6, φ8, φ10, φ12, φ14, φ16, φ20, φ24, φ25, φ30
Probe de haz de elemento dual (SoftFilm) Φ8, φ10, φ12, φ14, φ20, φ25, φ30, Sonda de inmersión Φ10, φ14, φ20, φ25
Sonda llena de agua Φ20, φ25 Pequeña sonda de ángulo Φ14, φ20, φ25,18 × 18
Probe de haz recto del elemento dual (SoftFilm) 8 × 9,10 × 12 Sonda de onda de superficie 10x12
Sonda de onda de arrastre 8 × 12,6 × 6 Sonda de pequeño diámetro 5 × 5,5 × 7
Sonda de onda de placa 20 × 30 Probe de ángulo variable 10 × 10,10 × 12


Calibración automática Equipo de detección de defectos de la grieta digital de calibración
