Prueba de dureza de vidrio de reloj de zafiro

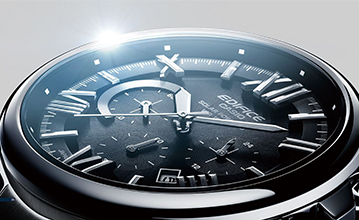

El espejo de zafiro es un tipo de espejo de cristal sintetizado por la compresión artificial. Su ventaja es de alta densidad y no es fácil de rascar. La dureza del espejo de cristal de zafiro es el segundo solo a la dureza del diamante, con una dureza de 2200-2300 (siete veces la dureza del acero) y una dureza de MoHS de 9, que tiene una buena dureza, una buena permeabilidad óptica, baja fricción, La resistencia a alta temperatura, y mejor que el espejo de cristal y el espejo de vidrio sintético tienen una mayor resistencia al desgaste. Usándolo como un espejo de reloj, su sellado, resistencia y resistencia a los golpes son mejores que otros materiales. Por lo tanto, el espejo de zafiro se ha convertido en un identificador para los mejores relojes. Por supuesto, también se espera su alto precio.

Si es un reloj de marca regular, el vidrio de zafiro generalmente se imprimirá en el dial o la contraportada del reloj, indicado en el zafiro inglés o el cristal de zafiro. Pero también tiene defectos, es decir, no es a prueba de golpes, y no es adecuado para operaciones incorrectas, como golpes, presiones pesadas y caídas pesadas. Como vidrio, es frágil y se rompe fácilmente. Por lo tanto, una vez que se rompe el espejo de zafiro, los costos de mantenimiento incurridos serán muy costosos, ya que el relojero debe verificar cuidadosamente para asegurarse de que no quede ningún escombro de zafiro en el movimiento antes de reemplazar la lente. Además, es un potente colector de huellas dactilares, por lo que debe limpiarse con frecuencia para ser brillante.

Como un factor importante en la garantía de calidad de los relojes de nivel superior, si la dureza del zafiro está calificada se ha convertido en una pregunta digna de atención. Hay dos métodos de prueba de uso común para la dureza de zafiro: 1) Prueba de dureza de MOHS 2) Prueba de dureza Micro Vickers

1. Prueba de dureza de MOHS

La dureza de MoHS, también conocida como dureza de MoHS (dureza de MOHS), representa un estándar de dureza mineral. Primero fue propuesto por el mineralogista alemán Frederich Mohs en 1812. La profundidad de los arañazos medidos se divide en diez niveles para expresar la dureza: talco 1 (la dureza más pequeña), yeso 2, calcita 3, fluorita 4, apatite 5, ortoclasa ( feldespato; ortoclasa; periclasa) 6, cuarzo (cuarzo) 7, topacio (topacio) 8, corindón (corindón) 9, diamante (diamante) 10.

Método de prueba de la pluma de la dureza de MOHS:

1) Método indirecto de estimación de objetivo

La dureza de la piedra preciosa se puede reflejar en la suavidad de las facetas y la nitidez de los bordes después del procesamiento. Bajo una lupa, puede ver que las facetas de las gemas del tamaño de la dureza son lisas, planas y afiladas. El método indirecto de inspección visual es un método de identificación de dureza aproximada no destructiva.

2) Método de medición directa.

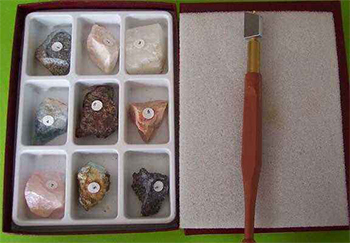

Este método se basa en la comparación de grabado mutuo entre el mineral GEM a medir y el mineral de dureza estándar. En 1982, el MOSS mineralogista alemán propuso un mineral estándar, sus calificaciones son: talc-1, gypsum-2, calcita-3, fluorita-4, apatite-5, ortoclasa-6, cuarzo-7, topaz-8, corundum-9 , Diamante-10. La brecha de dureza entre Corindum y el diamante es la más grande.

3) Utilizar habilidades y precauciones.
3.1 Estimar indirectamente la dureza de la muestra primero;
3.2 Encuentre un lugar discreto y use una pluma de dureza más baja que la dureza visual de 1 a 2 para marcar la muestra. Si no se mueve, significa que la dureza de la muestra es más alta que la de la pluma de dureza, y luego use una pluma de mayor dureza para marcar la función. Si solo hay trazas leves, la dureza de la muestra es equivalente a la dureza de la pluma de dureza. Luego use una pluma de mayor dureza para marcar y repita la operación. Si hay rastros, la dureza de la muestra es más baja que esta dureza. La dureza de la pluma, la dureza de la muestra probada o su rango se puede juzgar en este momento;
3.3 Preste atención a la intensidad de puntuación para ser moderada, ni demasiado ligera ni demasiado pesada
3.4 Debido a que el método de puntuación directa para determinar la dureza es perjudicial para las gemas, generalmente no se le permite usar este método en las gemas terminadas.

Para resumir, la prueba de dureza de MOHS puede determinar fácilmente la gama de dureza de zafiro, pero no puede obtener un valor de dureza precisa, y la fuerza de escritura y la profundidad del rasguño durante la operación son difíciles de agarrar, por lo que la lente de vidrio de zafiro es la prueba. Generalmente adopta el método de prueba de micro Vickers.

2. Prueba de dureza micro Vickers

La dureza de Vickers se refiere al uso de un indentador de pirámide de diamante con un ángulo de 136 grados entre las superficies opuestas, que se presiona en la superficie de la muestra de prueba en la acción de una fuerza de prueba específica, y la carga se elimina después de un período fijo del tiempo para medir la presión de la superficie de la muestra. Longitud diagonal d de la marca, y luego calcule el área de la superficie de sangría, y finalmente calcule la presión promedio en el área de la superficie de sangría, que es el valor de la dureza de Vickers del metal, que está representado por el símbolo HV. En la medición real, no se requiere cálculo manual, pero la máquina midará directamente y automáticamente el valor de la dureza del material medido.

El comprobador de micro dureza es la abreviatura del probador de dureza de Micro Vickers. El probador de dureza de Vickers cuya fuerza de prueba máxima no exceda los 1000 GF se llama colectivamente el comprobador de dureza de Micro Vickers. Debido a que la fuerza de prueba es pequeña, la muesca queda en la muestra después de que la prueba es difícil de ver con el ojo desnudo, muchas personas atribuyen la prueba de microhardía a una prueba no destructiva.

Pasos:

1) Ponga la muestra en el banco de trabajo.

2) Establezca la fuerza de prueba (10GF-1000GF proporciona 8 niveles de fuerza de prueba para la selección), tiempo de carga total (1-99 segundos opcionales, generalmente establecidos dentro de 8-10 segundos)

3) Gire el volante de elevación del tornillo para enfocar hasta que la estructura de la superficie de la muestra se pueda ver claramente en el ocular

4) Haga clic en el botón \\"START \\" en la pantalla táctil, la máquina evaluará automáticamente, y la torreta volverá automáticamente a la posición de la lente de objetivos de medición después de que se complete la prueba

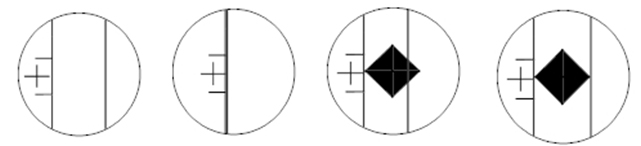

Después de que se complete el prensado, habrá una sangría en forma de diamante en la superficie de la muestra, y el probador de dureza se incluirá automáticamente al zoom totalLa lente objetiva 400x mide la longitud de la línea diagonal de la muesca. El ocular del Ebisu Digital Digital Vickers Durness Tester está equipado con un codificador de alta precisión, que no requiere cálculo manual y lectura. Cuando se presiona la línea diagonal, simplemente haga clic en el botón del codificador, y la máquina lea automáticamente la longitud de la diagonal de la sangría, la máquina calcula automáticamente el valor de la dureza, la operación conveniente y rápida

5) Mida la longitud diagonal de la sangría, la máquina calcula automáticamente el valor de la muestra de la muestra

El probador de dureza de Micro Vickers de pantalla digital producida por Equipos electromecánicos de Yibipu tiene las siguientes ventajas:

1. El último diseño exclusivo doméstico, estructura razonable y apariencia novedosa.

2. Alto grado de automatización, diseño automático de la torreta (conmutación automática de la lente objetivo) y la descarga automática de la fuerza de prueba de la prueba principal, que garantiza de manera efectiva la precisión de los resultados de las pruebas y mejora en gran medida la eficiencia de trabajo

3. Función de almacenamiento de datos: el chip de host tiene una función de almacenamiento de alta velocidad, que puede almacenar 100 conjuntos de datos de prueba al mismo tiempo

4. Operación simple: el ocular del micrómetro de visualización digital de alto rendimiento está equipado con un codificador, y la longitud de la línea diagonal de la sangría se muestra automáticamente en la pantalla con solo un toque del botón del codificador. Es efectivo sin leer manualmente los datos y luego ingresarlo. Para evitar el error humano

5. Una máquina con dos funciones, alto rendimiento de costo: con la función de prueba HV / HK (Dureza de Vickers, Dureza de los Vídeo, Dureza de los Vídeo), la máquina se reserva la función de prueba de dureza de Knoop, si el cliente necesita probar el valor de la dureza de la Knoop del material, simplemente reemplácelo Solo presiona la cabeza

6. La pantalla es más intuitiva: equipada con una pantalla táctil LCD de 5.6 pulgadas, que puede mostrar el método de prueba, la fuerza de prueba, la longitud de la hendidura, el tiempo de espera, los tiempos de prueba, la escala de conversión, la fecha y la hora más intuitivamente en la pantalla grande.

7. La cubierta de aluminio fundido se moldea y se forma a la vez, y la estructura es más estable y no se deforma en comparación con el proceso de soldadura tradicional.

8. La superficie adopta el proceso de pintura para hornear automóviles, que es más brillante y resistente a los arañazos que la pintura en aerosol tradicional, y aún es brillante como nuevo después de muchos años de uso.

9. El levantamiento de la plataforma adopta el sistema de posicionamiento de bola, que es más estable que el levantamiento de tornillos tradicionales y el enfoque más fácil

10. Impresora térmica incorporada, los resultados de las pruebas se pueden imprimir en cualquier momento

11. El canal óptico se reserva en la parte superior, que se puede conectar a la cámara CCD y nuestra medición de dureza y el software de análisis para conectarse a la computadora para medir y analizar la sangría y exportar el informe, que es conveniente para que los clientes puedan archivar. mucho tiempo.

12. Función de juicio automático de calidad, los usuarios pueden establecer el rango de valor de dureza calificado del producto antes de la prueba. Una vez que la calidad del producto excede el rango calificado establecido, la máquina se alarmará automáticamente, lo cual es conveniente y práctico.

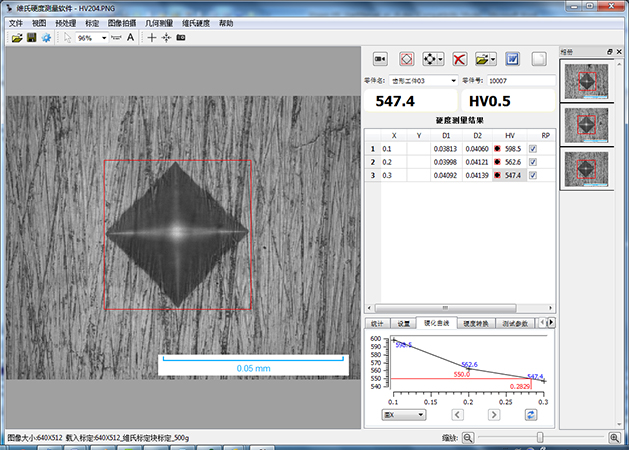

Además, después de equipado con nuestro software de medición y análisis de dureza de Vickers Professional, puede comunicarse directamente con la computadora. Realice la medición y el análisis en la computadora, exportar informes detallados de la prueba, etc.

La función principal

Una. Medición automática: el sistema encuentra automáticamente el ápice de la sangría, mide la longitud diagonal y calcula el valor de la dureza;

dos. Curva de endurecimiento: el usuario ingresa manualmente la profundidad del punto de prueba, el software extrae automáticamente la curva de endurecimiento y calcula la profundidad de la capa de endurecimiento. Para mayor comodidad, los usuarios pueden guardar múltiples puntos de profundidad en un archivo de plantilla para recuperar durante las pruebas;

Tres. Conversión, corrección y verificación efectiva del valor de la dureza: el sistema puede convertir el valor de la dureza de Micro Vickers medido en otros valores de dureza, como HB, HR, etc.; Puede corregir el valor medido de una muestra cilíndrica esférica; Puede ser eficaz sobre el valor medido de la verificación de la muestra;

cuatro. Estadísticas de datos: calcula automáticamente el valor promedio, la varianza, el CP, CPK y otros valores estadísticos de la dureza medida;

Fives. Alarma automática: marque automáticamente los límites superior e inferior;

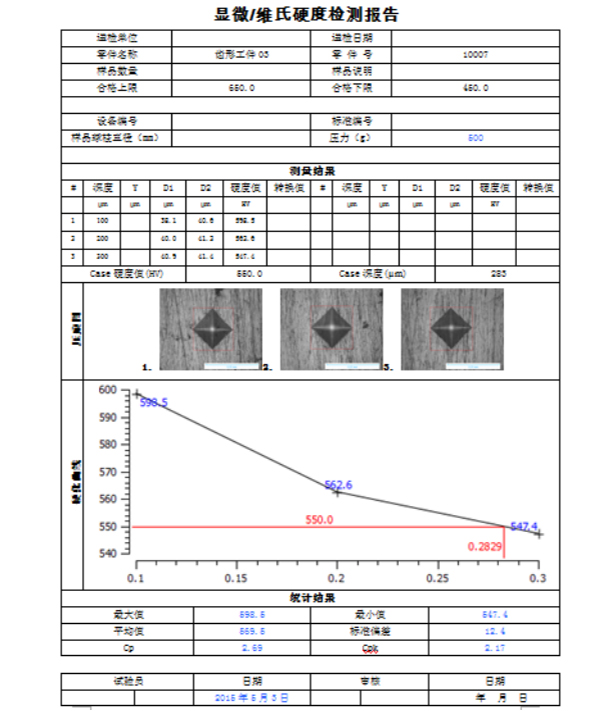

seis. Informe de prueba: genere automáticamente el informe de documentos de Word o Excel; El usuario puede personalizar el formato de informe; El formato estándar incluye cada valor de medición de la dureza, valor estadístico, imagen de sangría y curva de endurecimiento, etc.;

Siete. Almacenamiento de datos: los datos de medición originales y las imágenes de medición se pueden guardar en un archivo;

Ocho. Dureza de Knoop y Dureza de la fractura: el software se puede configurar para medir la dureza de la secuencia o la resistencia a la fractura;

nueve. Otras funciones: Incluyendo funciones generales, tales como: Captura de imágenes, captura de video, procesamiento de imágenes, medición de tamaño geométrico, anotación de documentos, administración de álbumes y impresión de aumento fijo.
