Similitudes y diferencias y aplicación de bloques de prueba de detector de fallas V1 (IIW) y V2 (IIW2)

Requisitos básicos de los bloques de prueba estándar:

El material del bloque de prueba estándar debe ser uniforme, con poca impurezas internas, y sin defectos que afectan el uso. Es fácil de procesar, no es fácil de deformar y bordado, y tiene buenas propiedades acústicas. El paralelismo, la perpendicularidad, la rugosidad y la precisión dimensional del bloque de prueba deben inspeccionarse estrictamente y cumplir con ciertos requisitos.

El bloque de prueba estándar debe estar hecho de acero inutilizado de acero o de acero eléctrico, como acero suave, como el acero al carbono número 20.

El orificio de fondo plano en el bloque de prueba debe inspeccionarse por su diámetro, la rugosidad de la superficie y la planitud en la parte inferior del orificio. Los siguientes métodos de inspección se usan comúnmente: primero limpie el orificio con un disolvente no corrosivo y séquelo, luego use una jeringa para inyectar el caucho de silicona en el orificio, extraiga la jeringa, inserte un pin, saca el modelo de goma con El pasador después de la caucho se solidifica, y verifique el proyector óptico la rugosidad y la planitud del fondo del orificio.

Bloques de prueba estándar de uso común:

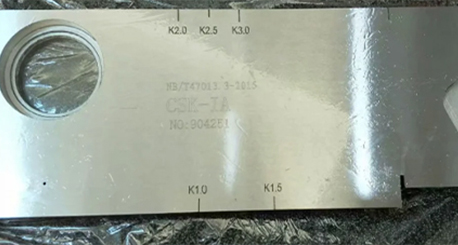

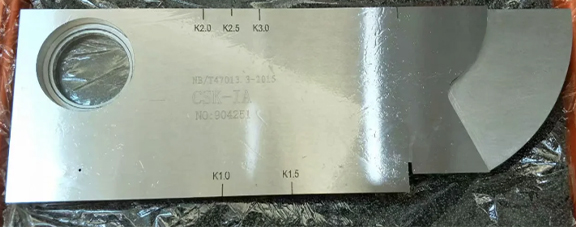

Bloque de prueba IIW (V 1 Bloque de prueba): IIW es la abreviatura inglesa de la Sociedad Internacional de Soldadura. El representante de los Países Bajos, primero propuso el bloque de prueba modificado, por lo que se llama el bloque de prueba holandés. La forma del bloque de prueba modificada es similar a la de un barco, por lo que también se denomina bloque de prueba de barco. El material del bloque de prueba IIW es equivalente al acero No. 20 del país, normalizado, y el tamaño del grano es de 7-8.

El propósito principal del bloque de prueba IIW (bloque de prueba V1):

1. Ajuste el rango de detección de onda longitudinal y la velocidad de escaneo (relación de línea de referencia): use los tamaños de 25 mm y 100 mm en el bloque de prueba.

2. Pruebe la linealidad horizontal, la linealidad vertical y el rango dinámico del instrumento: use los tamaños de 25 mm y 100 mm en el bloque de prueba.

3. Determine la resolución del campo lejano de la sonda recta y la combinación de instrumentos: use las dimensiones 85, 91 y 100 en el bloque de prueba.

4. Mida la capacidad máxima de penetración después de la combinación de una sonda recta y el instrumento: use las ondas de reflexión múltiple desde la parte inferior del bloque de plexiglás de φ50mm.

5. Determine el área ciega de la sonda recta y la combinación de instrumentos: use la superficie del arco de plexiglás de φ50mm en el lado del bloque de prueba con una distancia de 5 mm y 10 mm.

6. Determine el punto de incidente de la sonda oblicua: use la superficie del arco R100.

7. Determine el ángulo de refracción de la sonda oblicua: el ángulo de refracción se mide con un orificio de φ50 mm en el rango de 35 ° ~ 76 °, y el ángulo de refracción se mide con un orificio φ1.5mm en el rango de 74 ° ~ 80 °.

8. Determine el margen de sensibilidad de la combinación de la sonda inclinada y el instrumento: use el bloque de prueba R100 o φ1.5mm.

9. Ajuste el rango de detección y la velocidad de escaneo de la onda transversal: Dado que la ruta de sonido de la onda longitudinal 91 mm es equivalente a la ruta de sonido de la onda transversal de 50 mm, el 91 mm en el bloque de prueba se puede usar para ajustar el rango de detección y la velocidad de escaneo de onda transversal.

10. Determine la desviación del eje del haz de sonido de la sonda inclinada: use el borde de ángulo recto del bloque de prueba para medir.

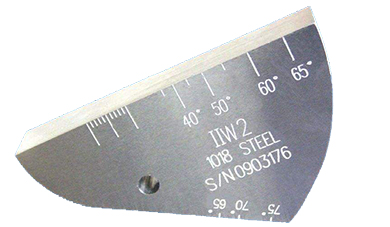

Bloque de prueba IIW2 (bloque de prueba V 2): el bloque de prueba IIW2 también es el bloque de prueba estándar de la sociedad de soldadura internacional propuesta por el representante de los Países Bajos. Debido a que la forma es similar a un cuerno, también se llama un bloque de prueba de cuerno. En comparación con el bloque de prueba IIW, el bloque de prueba IIW2 es ligero en peso, tamaño pequeño, en forma simple, fácil de procesar y fácil de transportar, pero la función no es tan buena como el bloque de prueba IIW.

El propósito principal del bloque de prueba IIW2:

1. Determine el punto de incidente de la sonda oblicua: use la superficie reflectante R25 y R50 ARC a medida.

2. Determine el ángulo de refracción de la sonda oblicua: use φ5mm constante a través del orificio a medida.

3. Medición del rango horizontal, vertical y dinámico del instrumento: use el grosor de 12.5 a medida.

4. Ajuste el rango de detección y la velocidad de escaneo: la sonda recta de onda longitudinal utiliza la onda de reflexión múltiple de la superficie inferior 12.5 para ajustar, la sonda oblicua de onda transversal utiliza R25 y R50 para ajustar.

5. La sensibilidad combinada del instrumento de medición y la sonda: use la superficie de φ5mm y R50 ARC a medida.
