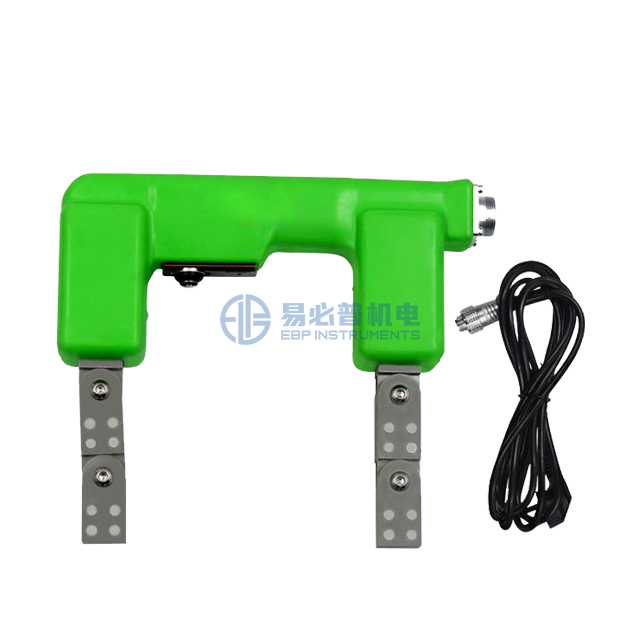

Detector magnético de fallas de yugo AC DC

Fuente de alimentación magnetizada AC / DC para Seleccionar;
Adecuado para inspección de polvo magnético de superficie y defectos cercanos a superficies para varias estructuras de acero, calderas, recipientes a presión, tuberías de presión y estructuras de soldadura en energía eléctrica, metalurgia, petroquímica, maquinaria y otras industrias
Estado de Disponibilidad:
  • EFD-100Y

  • EBP INSTRUMENTS

  • Shanghai, China

  • 300 sets por mes

  • T / T por adelantado

  • 1 juego

1. Instrumento  visión de conjunto

Con Las características de la estructura compacta, el diseño razonable, el tamaño compacto, el peso ligero y el fácil de transportar, este tipo de detector se puede conectar directamente a CA, así como estar equipado con la fuente de alimentación magnetizada de CA (Paquete de batería AC) y la fuente de alimentación magnetizada de CC (Paquete de baterías DC), que es de alta eficiencia y compacidad. Además, es aplicable para la inspección de soldaduras de casco, soldaduras de estructura de acero de gran altitud y operación interna de recipientes a presión. Además, es adecuado para la inspección de polvo magnético de la superficie y las superficies cercanas a los defectos de la superficie para varias estructuras de acero, calderas, recipientes a presión, tuberías de presión y estructuras de soldadura en energía eléctrica, metalurgia, petroquímica, maquinaria y otras industrias.



2. PCaracterísticas de la barra

Tres modos de fuente de alimentación se pueden seleccionar libremente:

2.1 ser directamente conectado a la fuente de alimentación de CA para su lugar con la fuente de alimentación de CA de inserción directa (versión A);

2.2 Para su lugar sin la fuente de alimentación de CA de inserción directa, se puede usar la fuente de alimentación magnetizada de CA (paquete de baterías AC) para realizar la función de inspección de magnetización de CA.

2.3 Fuente de alimentación magnetizada DC (Paquete de baterías DC) También se puede seleccionar para realizar la función de la magnetización de CC.

2.4 Fuente de alimentación magnetizada de CA (paquete de baterías de CA) tiene la función de protección de la salida de voltaje estable, sobrecarga, sobrecorriente, sobre descarga.

2.5 El apagado automático se iniciará cuando la fuerza de elevación sea insuficiente, a fin de garantizar la sensibilidad de detección.

2.6 Función de visualización de energía, que puede mostrar la capacidad de la batería actual, así como con la función de alarma de luz de sonido.

2.7 Chip de microcomputador incorporado, voltaje de salida estable para garantizar la sensibilidad de detección.

2.8 Intensidad de magnetización ajustable.

2.9 Bolsillos de trabajo especiales, que pueden transportar batería, suspensión magnética, agente de contraste, sonda de yugo magnético, etc.



3. Parámetro técnico

3.1 Temperatura de trabajo: -10 ~ + 40 ℃

3.2 Temperatura de almacenamiento: -20 ~ 50 ℃

3.3 Humedad relativa: sin condensación <80%

3.4 OPERACIÓN aumento de temperatura: <18 ℃

3.5 Ciclo de trabajo:> 50%

3.6 Sensibilidad: Tipo A1 Estándar Especímetro 15/50 Grooves se muestran claramente

3.7 AC BOOSTTIC Mínimo:> 4.5kg (44N), AC BOOST MÁXIMO: 7kg (68.6n)

3.8 Boost mínimo de DC: > 18.1kg (177N), aumento máximo de DC: 23kg (225N)


Detector de fallas de yugo magnético

Versión a

Versión b

Versión c

Espaciado de electrodos

0 ~ 210mm

0 ~ 210mm

0 ~ 210mm

Corriente máxima

2.8A

2.8A

2.8A

Peso

2.2kg

2.2kg

2.2kg

Función principal

1) Magnetización de CA (Fuente de alimentación de inserción directa)

1) Magnetización de CA (fuente de alimentación inserta directa);

2) corriente continua Magnetización (con fuente de alimentación de magnetización DC)

1) Magnetización de CA (Fuente de alimentación de inserción directa)

2) Magnetización de CA (con AC Fuente de alimentación de magnetización)


4. Tabla de parámetros de fuente de alimentación magnetizada

Nombre

Fuente de alimentación magnetizada de CA

Fuente de alimentación magnetizada DC

Modelo

MPS-AC

MPS-DC

Tensión de salida

C.A.

corriente continua

Tipo de fuente de alimentación

Litio

Litio

Corriente de carga

2a

2a

Capacidad de la batería

4400mAh

4400mAh

Tiempo de detección

Alrededor de 4h

Unos 8h

Peso

1.0kg

0.65kg

Dimensiones totales

55 × 95 × 180 (mm)

55 × 95 × 110mm


5. Estándar configuración

Versión aMotor principal1
Conductor eléctrico directo1
Caja de instrumentos

1

Versión bMotor principal1
Fuente de alimentación magnetizada DC1
Energía adaptador1
Conector del conector entre la fuente de alimentación y la sonda1
Conductor eléctrico directo1
Paquete DC1
Caja de instrumentos

1

Versión cMotor principal1
Cable de alimentación1
Fuente de alimentación magnetizada de CA de carga 1
Paquete de alimentación magnetizada de CA1
Cable de salida de la fuente de alimentación de magnetización.1
Caja de instrumentos

1
