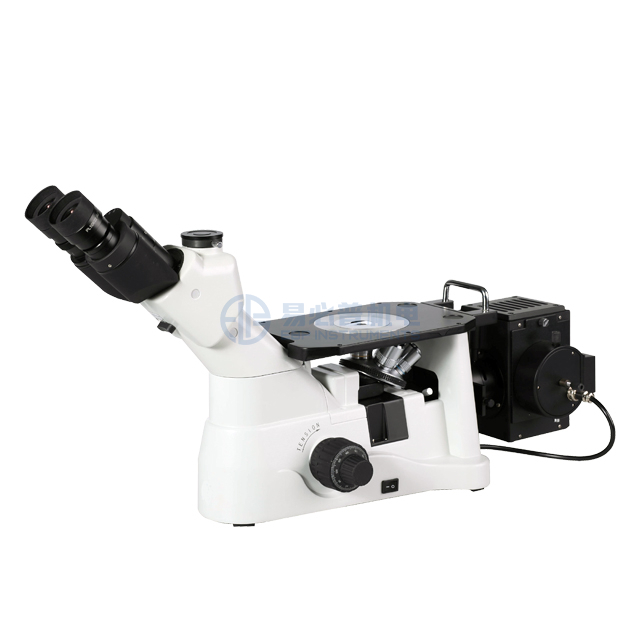

Microscopio metalúrgico invertido con software de análisis de imágenes metalográficas

Ampliación 50x - 500x (1000x Compra opcional);
Incluyendo puerto de fotografía, puede trabajar con cámara y computadora;
Sistema de iluminadores de bombilla halógena 12V 50W;
Quintuple invertido (cinco orificios) de la pieza
Estado de Disponibilidad:
  • E-800
  • EBP INSTRUMENTS
  • Shanghai, China
  • 300 sets por mes
  • L / C, T / T, Western Union, PayPal
  • 1 AET

Introducción:

1. Proporcionar imagen superior y estructura mecánica confiable.

2. Fácil de operar, varios de los accesorios, ampliamente utilizados en la enseñanza y la investigación de análisis metalográficos y pruebas de materiales de instalaciones.

3. Sistema óptico: sistema óptico corregido por color infinito. (CSIS), mejor imagen, resolución más alta, observación más cómoda;

4. Ocular y Objetivo:

4.1 High Eyepoint Ampliamente planifique el PL10x / 22 mm Provid Space E más ampliamente y planifique el espacio de observación y se puede instalar varios de micro medidor.

4.2 PLAN PROFESIONAL DE INFINITY ACHROMICA LWD METALURGICO OBJETIVO, NINGUNA CUBIERTA DE CUBIERTA DE CUBIERTA.

5. VIAJE CABEZA: DIOPTER DE CABEZA TRINOCULAR DE GEMEL AJUSTABLE 45 ° inclinado, puede recolectar gráficos de foto y la recolección de imágenes, puede recopilar y preservar la imagen, también puede análisis de la imagen con computadora y software especializado.

6. Enfoque: Mecanismo de enfoque grueso y fino coarsial de la mano baja, con dispositivo de ajuste de tensión gruesa, rango de ajuste grueso 38 mm, precisión de ajuste fino 0.002mm (2um).

7. Sistema de iluminadores: reflejo del iluminador Koehler con diafragma de IRIS y diafragma archivado en el centro, el voltaje ancho 90-240V, la bombilla halógena importada de 12V / 50W, protege de manera efectiva y extiende la vida útil de la bombilla halógena.

8. Etapa: puede estar ajustando la etapa extraíble de la posición de la mano baja coaxial y la placa de extensión del escenario, expanda el espacio de la aplicación, para satisfacer las diferentes necesidades de los clientes.



Parámetro técnico:

Sistema óptico

Sistema óptico corregido por color infinito.

Viendo la cabeza

Cabeza trinocular de Gemel 45 ° Distancia inclinada, interpútil ajustable entre: 54-75 mm, ajuste de dioptrías ± 5, frecuencia de refracción: Binocular 100%, binocular: trinocular = 80% : 20%

Ocular

Plano de campo ancho de alto ocio ocular PL10X / 22mm

Objetivo

PLAN DE INFINITY LWD ACHROMICA METALURGICO OBJETIVO:
Lmpl5x /0.15 / Wd10.8

LMPL10X / 0.3 / WD10

Lmp20x / 0.45 / WD4
Lmp50x / 0.55 / Wd7.8

Lente 100x para la compra opcional si necesita 1000x Ampliación

Muserola

Quintuple invertido (cinco agujero) nariz

enfocar

Mecanismo coarse y fino coarra craxial, rango grueso: 38mm por rotación, Rango fino: 0.2 mm por rotación, precisión fina: 0.002mm, con grueso Ajuste de tensión dispositivo

escenario

Etapa fija, tamaño 160 X 250mm

plato

Placa de metal (agujero central Ø12) / Placa de metal (agujero central Ø25) / el escenario placa de extensión

Móvil

coaxial bajo posición de mano Etapa extraíble, rango de movimiento 120 x 78mm

reflexivo sistema de iluminación

Iluminador de Koehler de reflexión, con diafragma de iris y diafragma archivado, amplio Voltaje 90-240V, bombilla halógena 12V / 50W, intensidad de luz ajustable central continuamente ajustable

Kit polarizante

Diapositiva polarizadora

Diapositiva del analizador, 360 ° giratorio

Filtrar

Ø32mm amarillo / verde / azul / neutral

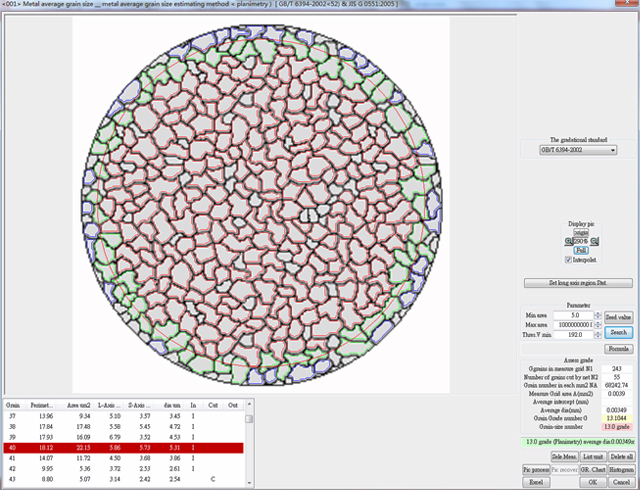

Software de análisis metalúrgico

Este software se puede usar con una variedad de microscopio metalográfico para completar la adquisición, procesamiento, análisis, generación de informes y otras funciones de adquisición de imágenes metalográficas y otras funciones; También hay que ver la biblioteca, la medición geométrica, la impresión de pliegue fijo, la costura de la imagen, el contraste de la imagen, la confocal), los mapas de luz tridimensionales y otras funciones. En comparación con el método manual tradicional, el software de muestra para el análisis de imagen metalográfico, con las siguientes ventajas:

Guarde el sistema de cámara de cuarto oscuro tradicional, directamente con una cámara digital para tomar fotografías, las fotos se pueden guardar o grabar.

Puede compararse en el mapa de la computadora y en la consulta estándar, no lea los libros estándar.

Puede calcular de manera rápida y precisa automáticamente los diversos tipos de microestructura del perímetro, área, eje largo, eje corto, diámetro del círculo equivalente,

La relación de aspecto, el porcentaje de área y otros parámetros de forma geométrica, que el método de cálculo manual anterior, ha mejorado enormemente.

Se pueden aplicar estándares metalográficos cuantitativos para calcular automáticamente el nivel, el nivel de resultados para permitir la intervención humana.

Puede generar automáticamente el informe de inspección de documentos electrónicos, el informe se puede guardar como Word, Excel, PDF y otros documentos.

Todo el proceso de inspección está completo en la computadora, para lograr un impulso de oficina, mejorar enormemente el nivel de información empresarial.


Análisis metalográfico:

El software incluye ocho categorías principales, más de 100 estándares de inspección (incluidos GB, JB, QC / T, NJ, DL, YB, TB / T, ISO, ASTM, JIS, etc.), más de 600 módulos de análisis de imágenes metalográficos, Los estándares cubiertos son:

comúnmente utilizado: incluyendo Tamaño de grano, inclusiones no metálicas, capa de descarburización, análisis cuantitativo metalográfico, área de fase.

hierro fundido: Incluye hierro dúctil, hierro fundido gris, análisis de hierro fundido de grafito vermicular.

acero: Incluye acero inoxidable, acero de herramientas, todo tipo de acero al carbono, todo tipo de análisis de acero de aleación.

Metales y aleaciones no ferrosas.: Incluye aleación de aluminio, aleación de magnesio, aleación de cobre, análisis de aleaciones de titanio.

Vehículos y motores.: Todos los tipos de vehículos, engranajes, análisis de motores y accesorios.

Estándares de la industria eléctrica.

Otro: hay metalurgia en polvo, enseñanza de metallografía.

ASTM, DIN, JIS y otros estándares exteriores.
