Probador de dureza Micro Vickers completamente automático

Enfoque automático, tabla XY motorizada controlada por sistema de software informático;
Carga automática - Habitación: descarga, interruptor de torreta automática;
Soporte de software Medición automática, medición manual, pruebas de punto único, pruebas de múltiples puntos;
Función de escaneo de bordes / escaneo panorámico;
Puede generar informe de prueba, incluyendo valor de dureza, imagen de sangría, curva, etc.
La función de conversión de dureza puede convertir a Rockwell HR, Brinell HBW, Vickers HV, etc.
Estado de Disponibilidad:
  • Dvs-1xyz
  • EBP INSTRUMENTS
  • Shanghai, Shenzhen, Ningbo
  • 90 sets por mes
  • TT por adelantado
  • 1 juego

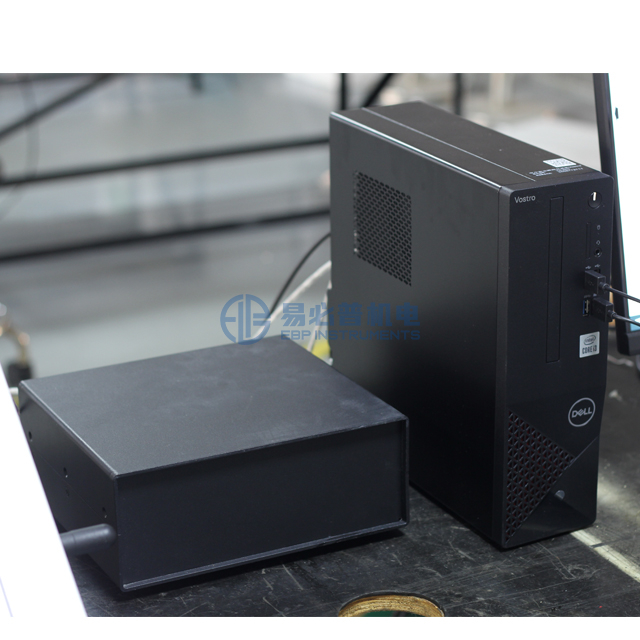

El probador de dureza de Micro Vickers totalmente automático DVS-1XYZ consta de dos partes:

1) Torreta automática tPantalla OuchMicroVídeoProbador de dureza para DV-1AT-8P

2) VICKERS AUTOMÁTICO MEDICIÓN Y SISTEMA DE CONTROL DE LA DURCURA Thvs - Axyzf


Características de DV-1AT-8P Micro Vickers Durness Tester:

El comprobador de dureza micro tradicional tiene una precisión deficiente y apenas puede satisfacer las necesidades de la observación visual y la medición. Si se conecta con la cámara y el software, la imagen de sangría del comprobador de dureza micro tradicional siempre está fuera de la posición central. Es un problema muy grande del proceso de medición y análisis. Afortunadamente, nuestra máquina resuelve perfectamente con problemas.

1) guiado porRieles cruzados ópticospara asegurar una alta precisión de guía;

2)Rápido y suaveLa transmisión de la fuerza se puede lograr utilizando la fuerza de transmisión secundaria de lapiñón y cremallera.

3) Esta máquina está equipada con una alta precisión de alta relación de transmisión avanzada.barra de engranajes de gusano, puede lograr un levantamiento continuo estable, y mejorará enormemente la precisión y repetidamente del proceso de prueba. Esta actualización es muy importante para mejorar el rendimiento de trabajo y la eficiencia de trabajo.

4) equipado conCamino óptico dual, un camino óptico para el ocular Sistema, otra ruta para la cámara CCD, ambas rutas pueden funcionar en el mismo tiempo, no hay necesidad de varilla de ruta óptica. Extienda enormemente la vida útil del sistema óptico, y haga que la prueba sea más fácil.

5) adoptado8''pantalla táctil, la estructura del menú y el ocular digital con codificador incorporado, simplemente haga clic en el botón en el codificador, la longitud diagonal de la indentación D1, D2 y el valor de la dureza se mostrarán en la pantalla táctil directamente, muy fácil de operar.

6) conconversión de durezaLa función, desde HV puede convertir a HRA, HRB, HRC, HBW, etc.

7) con (HV & HK) Vickers y las capacidades de prueba de dureza de Knoop.

8)Ok / ng juiciofunción.

9)Tanto la lente (10x y 40x) se pueden usar para la medición., adecuado para probar el rango de materiales de gran dureza de los más suaves y muy duros.


Características del sistema de control de software:

  1. X y y se mueven automáticamente;

  2. Escaneo panorámico

  3. Borde automático

  4. Enfoque automático de eje z;

  5. Medición de sangría automática.

  6. Generar informe de inspección automáticamente


APLICACIÓN:

La medición de la dureza automática se utiliza principalmente para la medición de la dureza de Vickers de varios metales y algunos materiales no metálicos, y se puede usar para la medición de la dureza de varias piezas metálicas y partes después del tratamiento térmico. También es adecuado para la determinación de la profundidad de endurecimiento efectivo, el recubrimiento y las partes afectadas por el calor de las piezas de soldadura. También se puede usar para observar la estructura metalográfica de varias piezas metálicas y recopilar, mostrar e imprimir la imagen.

El sistema es especialmente adecuado para medir la dureza de la superficie, la curva de distribución de gradiente de dureza y la profundidad de endurecimiento efectivo de la pieza de trabajo tratada con calor.


Parámetro técnico para la máquina del probador de dureza:

Modelo

DV-1AT-8P

Torreta

Torreta automática

Objetivo

10x (observar y medir); 40x (medida)

Ocular

EEOTE DIGITAL 10X con codificador incorporado

Ampliación total

100x (medida); 400x (medida)

Fuerza de prueba

10 g (0.098n), 25 g (0.245n), 50 g (0.49n), 100 g (0.98n), 200 g (1.96n),

300 g (2.94n), 500g (4.9n), 1000g (9.8n)

Escala de dureza

HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1

Escala de conversión

HRA, HRB, HRC, HRD, HRF, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T

HV, HK, HBW

Velocidad de carga

≤50 μm / seg

Indentado

Pirámide rectangular estándar Indentificador de diamante (136º ± 0.5º)

Min. unidad de medida

0.01μm

Valor de dureza sonó

8HV-2900HV

Visualización de datos

Pantalla táctil LCD de 8 pulgadas

Método de carga

Automáticamente (cargar, habitar y descargar la fuerza de prueba)

Duración

1-99s (cada paso es 1 segundo)

Software

Con 5 megapíxeles de cámara

Software de análisis de imágenes (con medición automática de la impresión y la profundidad de la caja variable y el control de la torreta a través del software)

Espacio de prueba

Altura máxima: 160 mm (vertical); Profundidad de la garganta: 160 mm (horizontal)

Fuente de luz

Fuente de luz fría LED (puede ser un uso continuo durante 24 horas, no se puede generar calor. Asegúrese de que el trabajo estable, la vida útil puede alcanzar las 100.000 horas)

Tamaño de la máquina y N / W

540 * 260 * 650mm 50kg

Fuente de alimentación

220V ± 5%, 50/60 Hz (110V está disponible)

Estándar ejecutado

GB / T4340, ASTM E384 & E92, EN-ISO 6507, JIS B-7734


Parámetros técnicos del sistema de software:

1) La cámara de 5 megapíxeles proporciona imágenes nítidas.

2) Ordenador de marca Lenovo o Dell, sistema operativo: Windows 10

3) Plataforma de carga X-Y automática de alta precisión

Motores de accionamiento

Motor paso a paso

Control de control

La velocidad se puede cambiar de manera flexible moviendo el eje X-Y a través del software

Tamaño

150 x 150 mm

Distancia máxima de viaje

50 × 50 mm en dirección X-Y

Distancia mínima de viaje

1 mm

Velocidad de movimiento

1-10 mm / seg, ajustable

Precisión de repetición de desplazamiento

Menos de 1 um - 3 um

Configuración del modo de movimiento de la plataforma de objeto

Haga clic en cualquier punto de la interfaz a través del mouse para seleccionar automáticamente el punto, puede configurar la posición de inicio de la línea recta y configurar la posición de movimiento aleatorio, a través del clic del mouse en la plataforma de carga de la plataforma de desplazamiento XY automática para 8 direcciones de movimiento arbitrario El control, puede ajustar la velocidad, se puede restablecer automáticamente, puede ser libre para coordinar cero

4)COMPONENTE DE ENFOQUE AUTO AXIS Z

Motor

Motor paso a paso

Distancia máxima de viaje

El rango de movimiento de muestra del anfitrión del probador de dureza

Resolución en movimiento

0.1um

Precisión de repetición de desplazamiento

1um

Velocidad de movimiento

Rápido lento

5)Software de medición y control.

Descripción del sistema

Puede realizar escaneo panorámico, escaneo de bordes. Finalización automática de presión continua, protección de carga, lectura, grabación de datos, al elegir un método de medición. Toda medición se completará automáticamente y rápidamente;

Elija líneas rectas, zigzags, círculos, arcos, puntos aleatorios, matrices y modos de autoaprendizaje de acuerdo con diferentes necesidades; Mejore la legibilidad de una indentación no transparente en la superficie no lisa por software de procesamiento de datos;

La profundidad de la capa endurecida formada después de la medición continua se puede mostrar en forma de tabla.

Puede generar todo tipo de datos de medición de datos, tabla de valor de dureza, profundidad de la capa de endurecimiento, valor máximo, valor promedio, valor mínimo.

Control de probador de dureza

El probador de dureza se puede controlar automáticamente: torreta automática (lente objetiva, cabezal de presión, interruptor automático de la lente objetivo), carga automática, control automático de medición

El brillo de la fuente de luz del comprobador de microhardos se puede establecer

Seleccione la conversión de la lente Objetivo de control y reflejela en la interfaz de software para cambiar los parámetros de cálculo

Seleccione o Inicie el control del durómetro de control automáticamente para cargar la posición, cargar, mantener, descargarse y volverse automáticamente para medir la posición de objetivos

La carga establecida por el probador de dureza se puede reflejar automáticamente en la interfaz de software.

Control de eje z

Movimiento automático de eje z, enfoque automático.

Modo de movimiento de plataforma de control (PATTEN)

El sistema de software puede controlar la plataforma de carga automática para programar y moverse, y puede llevar a cabo:

1) Modo de medición (aleatorio A)

Utilice este modo para presionar y leer un punto opcional.

2) Modo de medición (aleatorio B)

Mida y lea los puntos arbitrarios. Rota la posición de coordenadas seleccionada en cualquier ángulo.

3) presión horizontal (dirección del eje x) y lee

4) presión longitudinal (dirección de eje y) y lectura

5) Modo de medición (conjunto de línea A)

Use este modo para presionar y leer en la dirección de la superficie en un ángulo (movimiento de zigzag, es decir, el movimiento de la línea rota de la medición de profundidad de la capa endurecida).

6) Modo de medición (conjunto de líneas b)

Use este modo para presionar y leer a intervalos regulares.

7) El movimiento de coordenadas de la trayectoria y otros métodos de programación móvil.

Por encima de las 8 líneas se pueden configurar al mismo tiempo, cada línea se puede configurar 999 posiciones

Camino medidor

Modo automático: carga automática + medición automática + visualización automática de resultados de medición

Puede medir el patrón de movimiento del jugador.

Adquisición de imágenes / métodos de reconocimiento.

Cámara de alta calidad, alta resolución, resolución de 5 millones, adquisición de imágenes originales de gran tamaño; Una variedad de métodos de compresión de imágenes para un fácil uso (los resultados de la imagen y medición para el formato de almacenamiento, el formato de almacenamiento de imágenes BMP, JPG y otros formatos generales de archivos).

SISTEMA DE MEDICIÓN DE INDISTACIÓN DE VICKERS AUTOMÁTICOS USANDO TECNOLOGÍA DE IDENTIFICACIÓN PIXEL, A través de un software de análisis de sangría de dureza de Vickers Dedication para analizar la imagen de sangría, el software de análisis que utiliza el algoritmo de segmentación del borde de la tecnología de procesamiento de imágenes digitales para probar la extracción del borde de la indentación, y luego usando la teoría de Wavelet Multi- ANÁLISIS DE RESOLUCIÓN PRUEBA DE INDISTACIÓN DE LA INDISTACIÓN DE LA SEÑAL, Uso de la línea de borde de compresión de ajuste de mínimos cuadrados, para extraer el borde de indentación de la micro-dureza, el área de sangría de la prueba de la dureza Vickers de la microorganización se puede extraer de manera rápida y precisa, y el valor de Vickers La dureza se puede calcular automáticamente, y se puede mejorar la legibilidad de una sangría no transuta sobre superficie no lisa.

Tiempo de medición automático

Alrededor de 0.3 seg / 1 sangría

Repetibilidad de medición.

± 1.0% (700HV / 500GF)

Indentación mínima detectable

Alrededor de 5m (medición automática) m

Unidad mínima de medición.

0.01mm

idioma

Chino (inglés opcional)

Formato de salida de datos /

Características de edición

El informe de inspección se puede personalizar de acuerdo con los requisitos del usuario;

A través del software de procesamiento de datos, la profundidad de la capa endurecida formada después de la medición continua se puede mostrar en forma de tabla.

Puede generar fácilmente todo tipo de datos de medición, tabla de valor de dureza, profundidad de la capa de endurecimiento, valor máximo, valor promedio, valor mínimo, pantalla y imagen de color de salida con valor de dureza;

Datos como el valor de la dureza, la mesa de dureza, el mapa de profundidad de la capa de endurecimiento y la inserción de imágenes pueden editarse y impresos de manera flexible en \"Word \" (opcional \"Excel \"), incluidas las estadísticas matemáticas y el informe de la prueba de la curva de profundidad de la capa de endurecimiento y se guardó ( Formato de palabra) (Opcional \"Excel \"), también puede imprimir la topografía de la muestra observada y guardar. La microestructura de indentación y antecedentes se refleja directamente, y el análisis y la observación metalográficos se realizan bajo diferentes lentes objetivos de aumento.


Embalaje estándar:

Articulo

Cantidad

Articulo

Cantidad

Eje de pesas

1

Weights

6

Ocular micrómetro digital

1

Bloque de dureza (bloque alto, bloque medio)

Cada 1

burbuja de nivel

1

Suela universal de nylon

4

Cable de alimentación

1

Fusible de repuesto (2a)

2

Certificado de producto, tarjeta de garantía

1

Guardapolvo

1

Papel para imprimir

1

Instrucciones

1

Destornillador

2

Lápiz táctil

1



Sistema de control de software


1

Plataforma de carga automática (150 × 150 mm, X, Y Stroke 50mm)

1

2

Movimiento de eje z (accidente cerebrovascular: gama de movimientos de muestra de dureza host, incorporado)

1

3

X, y, z controlador z

1

4

Computadora de marca

1

5

Cámara digital industrial 5 megapíxeles

1

6

Adaptador óptico y interfaz de tipo C

1

7

Flash USB (con software de versión totalmente automática)

1
