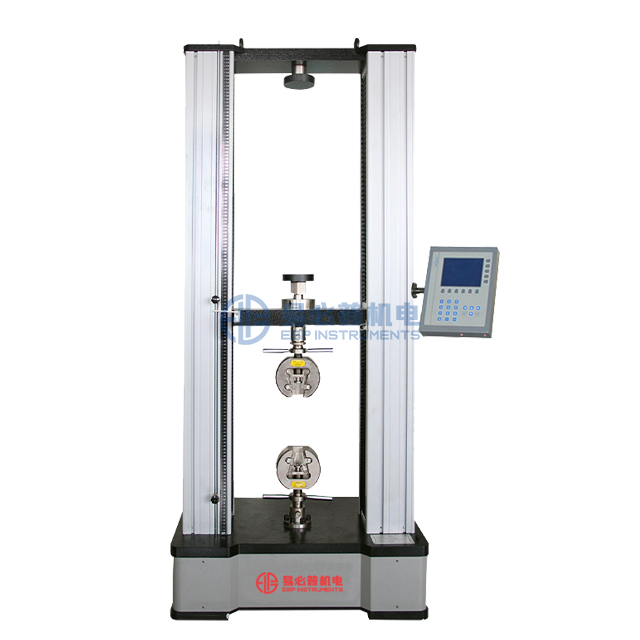

UTM-100ED
EBP INSTRUMENTS
Llevar a la fuerza
90 sets / mes
TT por adelantado
1 juego
Aproposición

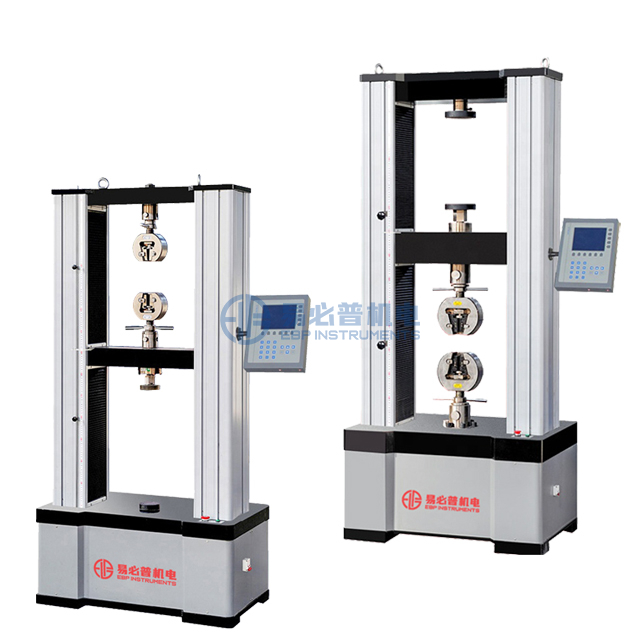

Utm-ed Materiales de la serie pruebas máquina producto grupo era ante todo desarrollado por estandarizado pruebas en materials y componentes. Used en conjunción con El software de prueba intuitiva.
Aplicaciones de prueba típicas Para una amplia gama de Tensión, compresión, doblado, cizallamiento y prueba de ciclo bajo. Incluye metal, caucho, plástico, primavera, acero de alta resistencia (HSS), estructuras aeroespaciales y automotrices, tornillos, tuercas, etc.
Especificación:
Modelo | UTM-50ED | UTM-100ED | UTM-200ED | UTM-300ED | |||
Marco de carga | |||||||
Max. Carga (kn) | 50 | 100 | 200 | 300 | |||
Espacio de tracción (mm) | 700 | 700 | 550 | 550 | |||
Espacio de compresión (mm) | 700 | 700 | 550 | 550 | |||
Ancho de prueba (mm) | 500 | 550 | 600 | 600 | |||
Distancia de viaje (mm) | 1150 | ||||||
Temperatura ambiente | +10 ... +35 ° C | ||||||
Conformidad | ISO 9000 y CE | ||||||
Transductor de fuerza | |||||||
Precisión de carga | Clase 1 | ||||||
Rango de carga | 2% ~ 100% F · S | ||||||
Resolución de carga | 1/300000 | ||||||
Transductor de desplazamiento | |||||||
Resolución de deformación. | 0.04um | ||||||
Exactitud de desplazamiento. | Dentro de ± 0.5% de indicar carga | ||||||
Resolución de desplazamiento. | 0.01mm | ||||||
Sistema de manejo | |||||||
Motor | Servomotor de CA | ||||||
Velocidad de prueba (mm / min) | 0.05-1000 Configuración arbitraria continua | ||||||
Precisión de velocidad | Dentro de ± 1% / ± 0.5% de velocidad establecida | ||||||
Fuente de alimentación | AC220V ± 10%, 50Hz / 60Hz (se puede personalizar) | ||||||
Estándares
ASTMA370, ASTME4, ASTME8, ASTME9,
ISO6892, ISO7438, ISO7500-1, EN10002-4,
GB / T228-2002, GB 16491-2008, HGT 3844-2008 QBT 11130-1991, GB13-22-1991, HGT 3849-2008, GB6349-1986, GB / T 1040.2-2006, ASTM C165, EN826, EN1606, EN1607 , EN12430 ETC
Marco principal
1. Las pruebas de alta y baja temperatura se pueden realizar utilizando cámaras térmicas, hornos, sistemas de enfriamiento, etc. A junto con sus accesorios de pruebas especiales.
2. La base de la máquina alberga la cruceta inferior, el servomotor, así como el sistema de transmisión mecánica accionada por bola de tornillo.
3. Dos columnas de guía (recubrimiento de cromo) y dos controladores de tornillo de bolas de alta precisión, aseguran una carga óptima de carga y un desplazamiento óptimo de la cruceta móvil lineal.
4. Transferencia superior diseñada para la estabilización de cuadros y la astucia. A pedido, puede ser diseñado para permitir un marco de pruebas secundarias sobre la cruceta móvil.
5.
Detectores de extremo de trazo (ajustable) y regla de posicionamiento visual colocado a lo largo del marco.
Seguridad devicio
1. Protección de trazo: maquinaria, computadora doble
2. Protección, prevenir sobre preajustes.
3. Protección de la fuerza: ajuste del sistema
Dispositivo de parada de emergencia: Entrega de emergencias
accesorios estandar | Configuraciones opcionales |
Anfitrión | |
Cuña Sujeción V-Jaws para muestras redondas, Ф4-Ф9 Mandíbulas planas, 0-7mm | Cuña Sujeción V-Jaws para muestras redondas, Ф9-ф14 Mandíbulas planas con apertura, 7-14mm. |
Compresión Sujeción Platina ф100mm | Otro accesorio Accesorio de flexión |
Tornillo de bola Tornillo de bola de precisión | |
Motor y reductor TECO AC SERVO MOTOR | Panasonic AC servo motor |
Sistema de control de prueba | Opcional |
Sensor Sensor de carga de alta precisión | EE. UU. Celtron habló Sensor de carga |
Controlador LCD | Tocar pantalla mostrar |
LCDControlador FUNCIONn características
1. Calibración automática: el sistema puede realizarse automáticamente la precisión del valor de calibración.
2. Después de la muestra rota, parada automática.
3. Visualización automática: Fuerza de prueba de pantalla en tiempo real, desplazamiento, velocidad de prueba, valor pico, estado de prueba en una pantalla LCD.
4. Retorno automático: Viga automática Volver a la posición inicial al finalizar la prueba.
5. Juicio de rotura: muestra después de la fractura, viga la deja automática de la parada
6. Protección de limitación: control de programas y protección de limitación mecánica.
7. Protección de sobrecarga: cuando más de 3 ~ 5% del dispositivo de carga nominal deja de funcionar automáticamente.
8. Cálculo automático: Área de cálculo automático después de la entrada de la muestra de diámetro (redondo); Ancho, grosor (plano), calibre de muestra ect.
