EYP-200H/250H
EBP INSTRUMENTS
Shanghái, China
120 juegos por mes
T/T por adelantado
1 juego

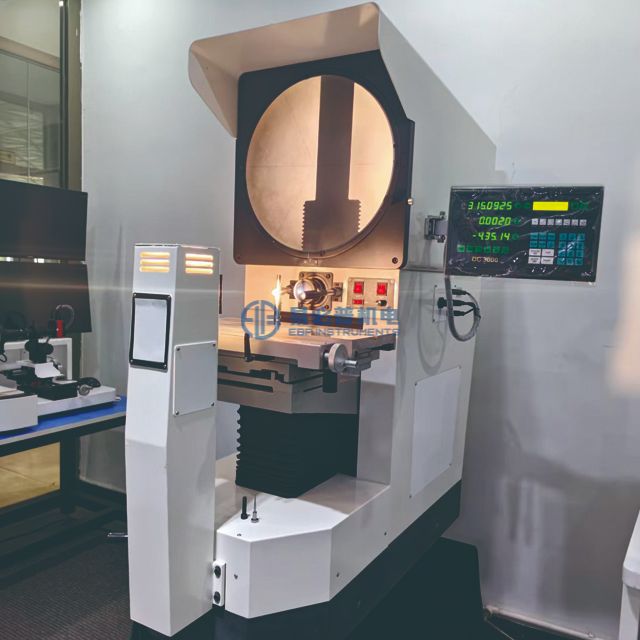

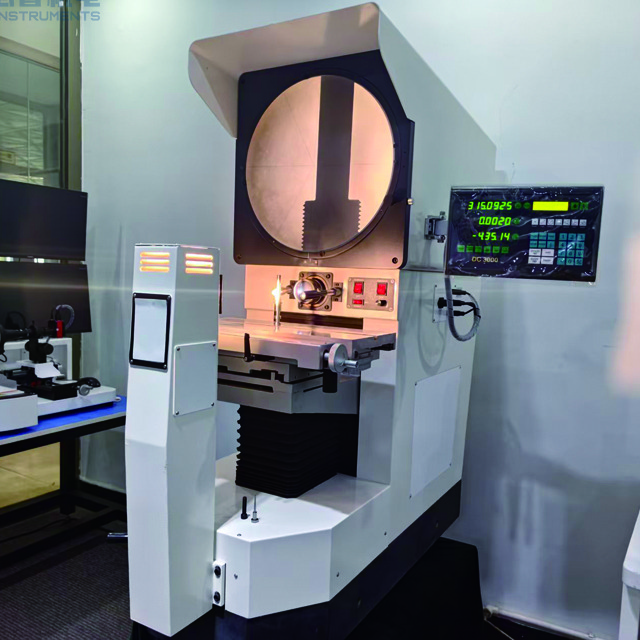

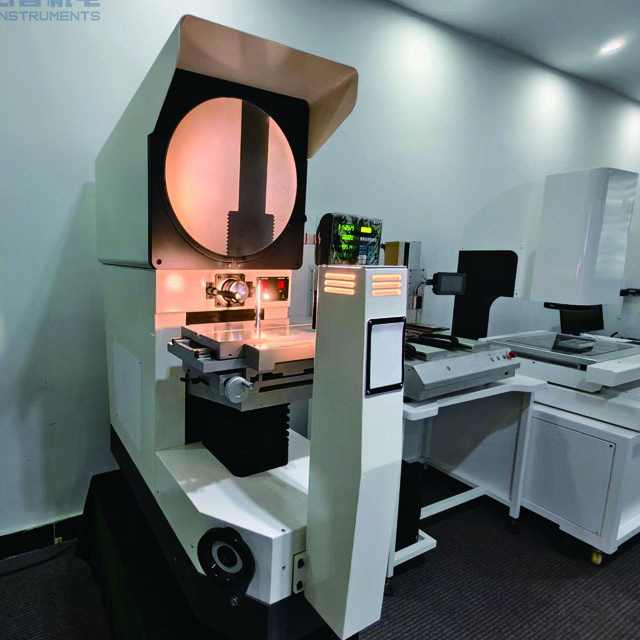

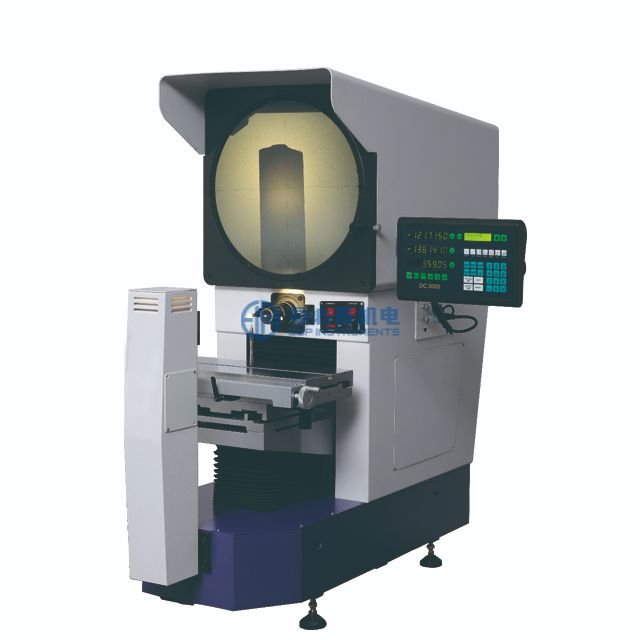

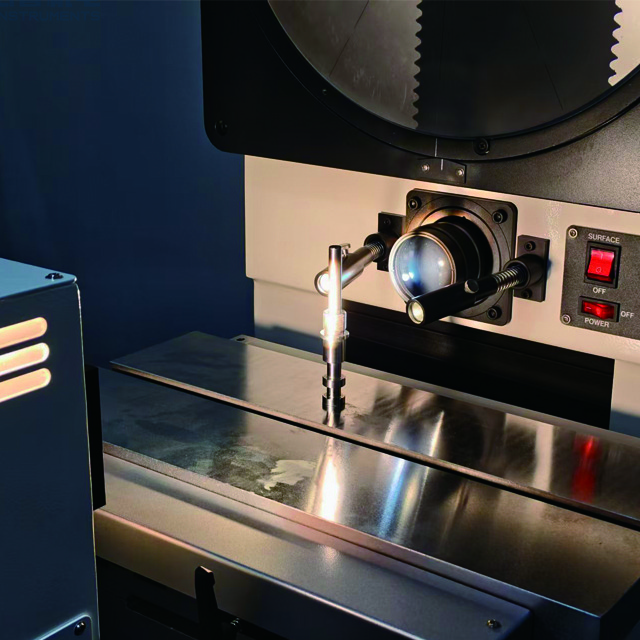

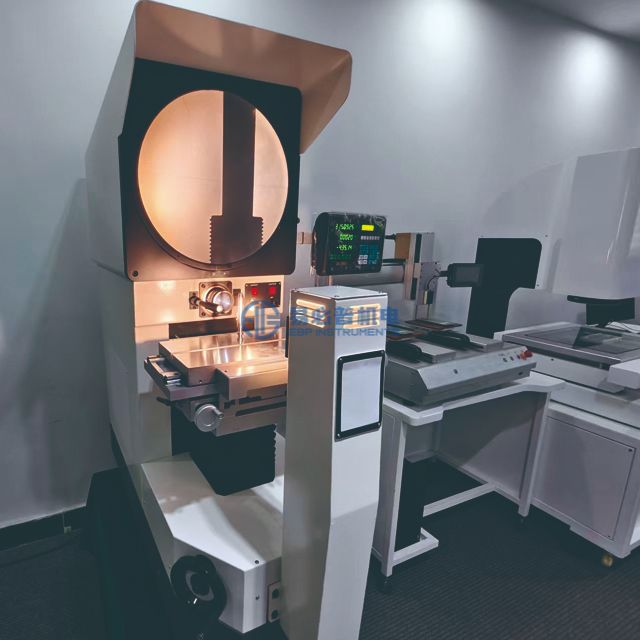

El proyector de perfil horizontal de la serie EYP-H es un sistema de medición fotoeléctrico de alta precisión y eficiencia, puede inspeccionar todo tipo de superficies y contornos de piezas de trabajo complicadas como levas, plantillas, bandas de rodadura, engranajes, realizar cortes dispuestos, etc. Los datos de medición se pueden imprimir y emitir. Se requiere en el departamento de control y en el taller y se utiliza ampliamente en maquinaria, moldes, herramientas, medidores e industria ligera.
Especificación técnica:
modelo | EYP-200H | EYP-250H | |||
mesa de trabajo | Tamaño de la mesa de trabajo (mm) | 408*126 | 450*200 | ||
Carrera del eje X (mm) | 200 | 250 | |||
Carrera del eje Z (mm) | 100 | 150 | |||
Carrera del eje Y (mm) | 75 para concentrarse | 100 para concentrarse | |||
Rango de giro | ±15° | ||||
Resolución (eje X, eje Z) | 0,5 µm | ||||
Precisión*(μm) | Ej., z ≤(3,0+L/200) | ||||
Dimensión | L*An*Al(mm) | 1147*556*964 | 1215*646*1210 | ||
Peso | Unidad: (kg) | 160 | 240 | ||

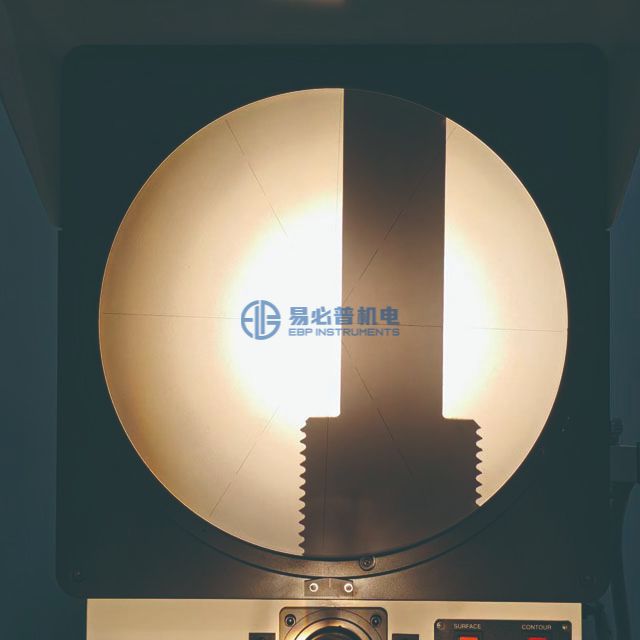

Pantalla de proyección | Imagen proyectada | revertir | erecto | ||
Tamaño de pantalla (mm) | Ø330 | Ø425 | |||
Rango giratorio de pantalla | 0°~360° | ||||
Resolución del ángulo giratorio | 1´ o 0,01° | ||||
Precisión de proyección* | Contorno: ≤0,06%, Superficie: ≤ 0,06% | ||||
Lente | Ampliación | 10X (estándar) | 20X (opción) | 50X (opción) | |
Vista de objeto (mm) | Ø30/Ø40/Ø60 | Ø15/Ø20/Ø30 | Ø6/Ø8/ Ø12 | ||
Distancia de trabajo (mm) | 77,7/103,9/180 | 44,3/95,1/120 | 38,4/65,7/80 | ||
Sistema de procesamiento de datos | El DRO de la serie DC-3000, que aparece en inglés, se puede utilizar para recopilar datos de dimensiones y medir puntos, líneas, círculos, ángulos y distancias, etc. | ||||

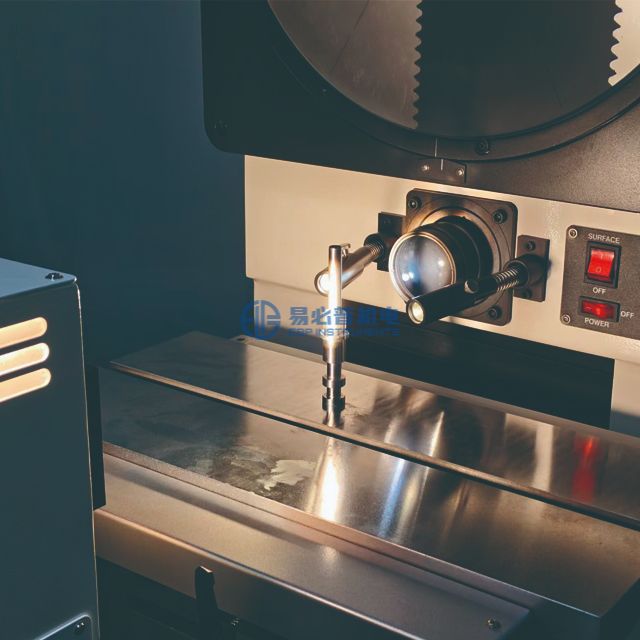

iluminación | Transmisión: 24V/150W, refrigeración por ventiladores. Reflexión: 21V/150W, iluminada por dos fibras, enfriada por ventiladores. | ||||
poder | 110 V/220 V (CA), 50/60 HZ, potencia total = 400 W | ||||
Opción | Miniimpresora, detector de bordes, software M2D, etc. Consulte el Apéndice para obtener más detalles. | ||||
* Todos los datos se prueban según la norma JJF1093-2002.
L es la longitud medida (unidades: mm)
Especificaciones sujetas a cambios sin previo aviso
Lectura digital DC 3000:
1. Medición bidimensional: mida el ancho, largo, ambos lados del ángulo, el ángulo del cono, el diámetro del cilindro, biselado, rectitud, redondez, cilindricidad, perpendicularidad, paralelismo, etc.
2. Programa de usuario: las secuencias de pulsaciones de teclas del panel frontal se pueden almacenar como programas y reproducirse en una fecha posterior. Esta capacidad es especialmente útil cuando se debe medir una serie de piezas idénticas.
3. Comunicación: con interfaz RS232 e interfaz de impresora, puede exportar datos de medición con una mini impresora o una computadora equipada con software de metrología.
4. Unidad de medición: soporte mm o pulgadas
5. Idioma: chino, inglés, portugués.
El proyector de perfil horizontal de la serie EYP-H es un sistema de medición fotoeléctrico de alta precisión y eficiencia, puede inspeccionar todo tipo de superficies y contornos de piezas de trabajo complicadas como levas, plantillas, bandas de rodadura, engranajes, realizar cortes dispuestos, etc. Los datos de medición se pueden imprimir y emitir. Se requiere en el departamento de control y en el taller y se utiliza ampliamente en maquinaria, moldes, herramientas, medidores e industria ligera.
Especificación técnica:
modelo | EYP-200H | EYP-250H | |||
mesa de trabajo | Tamaño de la mesa de trabajo (mm) | 408*126 | 450*200 | ||
Carrera del eje X (mm) | 200 | 250 | |||
Carrera del eje Z (mm) | 100 | 150 | |||
Carrera del eje Y (mm) | 75 para concentrarse | 100 para concentrarse | |||
Rango de giro | ±15° | ||||
Resolución (eje X, eje Z) | 0,5 µm | ||||
Precisión*(μm) | Ej., z ≤(3,0+L/200) | ||||
Dimensión | L*An*Al(mm) | 1147*556*964 | 1215*646*1210 | ||
Peso | Unidad: (kg) | 160 | 240 | ||
Pantalla de proyección | Imagen proyectada | revertir | erecto | ||
Tamaño de pantalla (mm) | Ø330 | Ø425 | |||
Rango giratorio de pantalla | 0°~360° | ||||
Resolución del ángulo giratorio | 1´ o 0,01° | ||||
Precisión de proyección* | Contorno: ≤0,06%, Superficie: ≤ 0,06% | ||||
Lente | Ampliación | 10X (estándar) | 20X (opción) | 50X (opción) | |
Vista de objeto (mm) | Ø30/Ø40/Ø60 | Ø15/Ø20/Ø30 | Ø6/Ø8/ Ø12 | ||
Distancia de trabajo (mm) | 77,7/103,9/180 | 44,3/95,1/120 | 38,4/65,7/80 | ||
Sistema de procesamiento de datos | El DRO de la serie DC-3000, que aparece en inglés, se puede utilizar para recopilar datos de dimensiones y medir puntos, líneas, círculos, ángulos y distancias, etc. | ||||
iluminación | Transmisión: 24V/150W, refrigeración por ventiladores. Reflexión: 21V/150W, iluminada por dos fibras, enfriada por ventiladores. | ||||
poder | 110 V/220 V (CA), 50/60 HZ, potencia total = 400 W | ||||
Opción | Miniimpresora, detector de bordes, software M2D, etc. Consulte el Apéndice para obtener más detalles. | ||||
* Todos los datos se prueban según la norma JJF1093-2002.
L es la longitud medida (unidades: mm)
Especificaciones sujetas a cambios sin previo aviso
Lectura digital DC 3000:
1. Medición bidimensional: mida el ancho, largo, ambos lados del ángulo, el ángulo del cono, el diámetro del cilindro, biselado, rectitud, redondez, cilindricidad, perpendicularidad, paralelismo, etc.
2. Programa de usuario: las secuencias de pulsaciones de teclas del panel frontal se pueden almacenar como programas y reproducirse en una fecha posterior. Esta capacidad es especialmente útil cuando se debe medir una serie de piezas idénticas.
3. Comunicación: con interfaz RS232 e interfaz de impresora, puede exportar datos de medición con una mini impresora o una computadora equipada con software de metrología.
4. Unidad de medición: soporte mm o pulgadas
5. Idioma: chino, inglés, portugués.
