SR-400T
EBP INSTRUMENTS
Shanghai, China
300 sets por mes
T / T por adelantado
1 juego

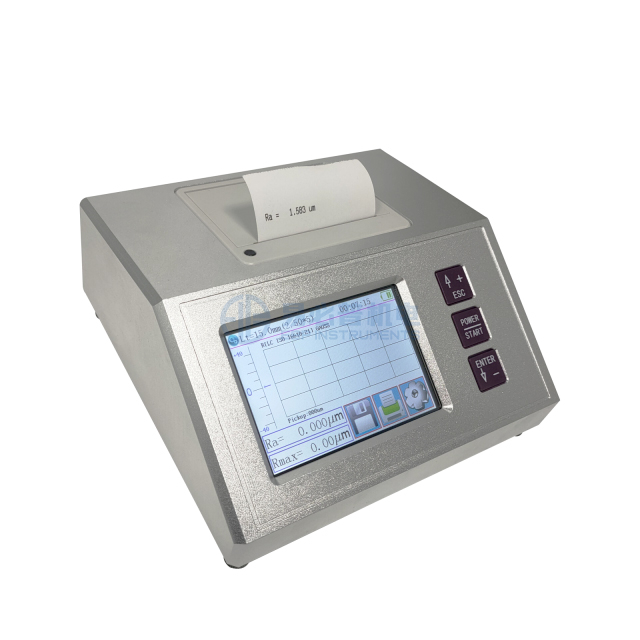

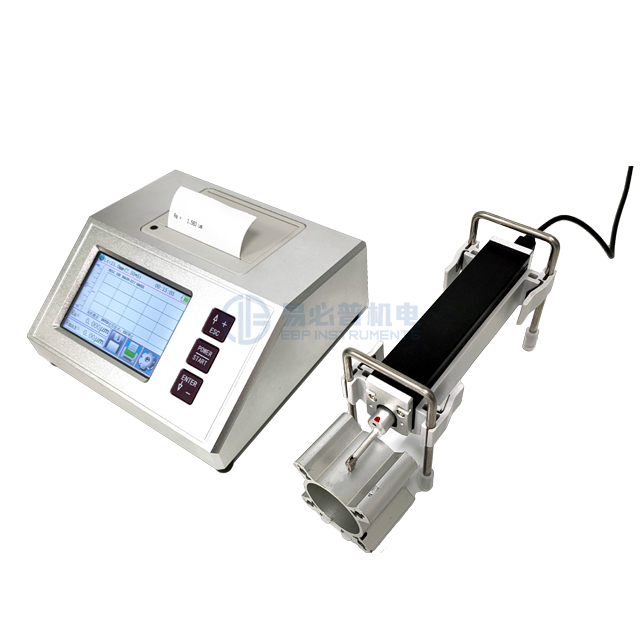

Probador de rugosidad de superficie portátil avanzada SR-400T es adecuado para la rugosidad de la superficie que mide en la superficie dura, ampliamente utilizada para medir las piezas de metal y no metálicas, una variedad de piezas de mecanizado en el campo de la fabricación de procesamiento de maquinaria, pruebas, inspección de productos básicos y otros departamentos de control de calidad. Especialmente adecuado para la medición en el lugar de las grandes piezas de trabajo y las líneas de producción, así como para la medición móvil por la sala de inspección, la medición y la inspección de productos básicos, la medición no causar daño a la pieza de trabajo.
CARACTERISTICAS:
1) El diseño de Mechatronics, la impresora incrustada puede imprimir directamente sobre los resultados de la medición y los gráficos
2) Unidad de accionamiento externo, permite una medición más flexible de lado, hacia arriba y otra orientación
3) Rango de medición grande de 320 μm (tipo mejorado hasta 640 μm, opcional)
4) La pantalla táctil LCD gráfica de 3,5 pulgadas de color con la luz de fondo proporciona un alto brillo y un amplio ángulo de visión
5) Fácil botón y pantalla táctil DUAL OPERACIÓN
6) La información de la pantalla es rica, intuitiva y muestra todos los parámetros y gráficos.
7) Compatible con ISO, DIN, ANSI, JIS y muchas normas nacionales.
8) Batería recargable de iones de litio incorporada, circuito de control de carga, alta capacidad, sin efecto de memoria
Incluir indicador de carga, sugerencia de carga
9) El tiempo de trabajo continuo es más de 50 horas.
10) Memoria interna grande: se pueden almacenar 100 grupos de datos originales y formas de onda
11) Configuración y visualización del reloj en tiempo real, conveniente para la grabación y el almacenamiento de datos.
12) Con sueño automático, apagado automático y otras funciones de ahorro de energía.
13) Diseño de circuito y software confiable para prevenir el motor pegado.
Paquete de StDandard:
Articulo | Nombre | Cantidad |
1 | Unidad principal | 1 |
2 | Sensor de ranura (partes no garantías) | 1 |
3 | Adaptador de altura de 40 mm | 1 |
4 | Espécimen de calibración | 1 |
5 | Titular del espécimen | 1 |
6 | Cable de extensión | 1 |
7 | Lápiz táctil | 1 |
8 | Cargador de energía y cable USB | 1 |
9 | Caja de instrumentos | 1 |
Especificación técnica:
Zumbar
| El eje z (vertical) | 320 μm (-160μm ~ 160 μm), 12600 μlina (-6300μin ~ + 6300 μlina) | |
El eje x (transversal) | 17.5mm (0.69 pulgadas) | ||
Resolución | El eje z (vertical) | 0.002μm / ± 20 μm | 0.004μm / ± 40 μm |
0.008μm / ± 80 μm | 0.02μm / ± 160 μm | ||
Mostrar | Parámetro
| Real academia de bellas artes Rz, rq Rt, Rc Rp Rv R3z R3y RZ (JIS) Ry Rs Rsk Rku Rmax Rsm Rmr RPC Rucia Rpk Rvk Mr1 Mr2 | |
Juzgado Gráfico | Curva de RMR, curva de rugosidad, perfil primario, forma de onda del filtro | ||
Estándar | ISO4287, ANSI B46.1, DIN4768, Jisb601 | ||
Filtrar | RC, PC-RC, GAUSS, D-P | ||
Cortar la longitud (lr) | 0.25,0.8,2.5mm | ||
Longitud de la evaluación (lnorte) | Ln = lr × n n = 1 ~ 5 | ||
Sensor | Principio de medición | Inductancia diferencial | |
Punta del lápiz | Diamante, 90 ° / ángulo de cono / 5μmr | ||
Fuerza | Fuerza de medición <4mn, fuerza de patín <400mn | ||
Partes de guía | Aleación dura, Radio Skid de Curvatura: 40mm | ||
Medición velocidad | lr = 0.25, Vt = 0.135mm / s lr = 0.8, Vt = 0. 5mm / s | ||
lr = 2. 5, Vt = 1mm / s Regreso Vt = 1mm / s | |||
Preciso para | 0.001 μm | ||
Tolerancia | ± (5nm + 0.1a) A = RA Valor estándar del espécimen preciso | ||
Repetibilidad | ≤3% | ||
Perfil residual | |||
Fuente de alimentación | Batería de iones de litio incorporada 3600mAh | ||
Dimensión de la unidad principal | 155 × 145 × 58mm | ||
Dimensión de la unidad de accionamiento | 23 × 27 × 115mm | ||
Zoom del adaptador de altura | 40mm | ||
peso | Alrededor de 1000 g | ||
ambiente de trabajo | |||
Tienda y transporte | Temperatura: - 20 ℃ ~ 40 ℃ Humedad: <90% RH | ||
Sensor estándar | Ranura sensor | ||
Accesorio opcional | Soporte magnético, medidor de altura y relacionado. adaptador, sensor curvado, sensor de orificio pequeño, sensor de ranura profundo, sensor de agujero muy pequeño, barra de extensión, varilla de ángulo recto, mini impresora, plataforma de 200 mm, plataforma de mármol de 300 mm, software, aplicación móvil | ||
Sensores opcionales para la compra opcional:
SR55-Varilla de extensión. Solía hacerlo extender la longitud del sensor cuando Pruebas de agujero profundo (55mm) |
SR90 - Ángulo recto Mecanismo de medición. |
SR100 - sensor estándar, Plano y eje y superficie interior del orificio> 6mm, profundidad <22mm |
SR120 - Sensor del agujero pequeño, cilíndrico y plano y superficie interna del orificio> 2 mm, profundidad <9mm |
SR110 -Sensor para la superficie curva y plano, cilíndrico, radio de curvatura> 3 mm, trabajo con plataforma SR620 |
SR131 -Sensor para Groove profundo,Ancho cilíndrico y plano y ranura> 3 mm, profundidad <10 mm de trabajo con plataforma SR620 |
