E-900
EBP INSTRUMENTS
Shanghai, China
300 sets por mes
T / T por adelantado
1 AET

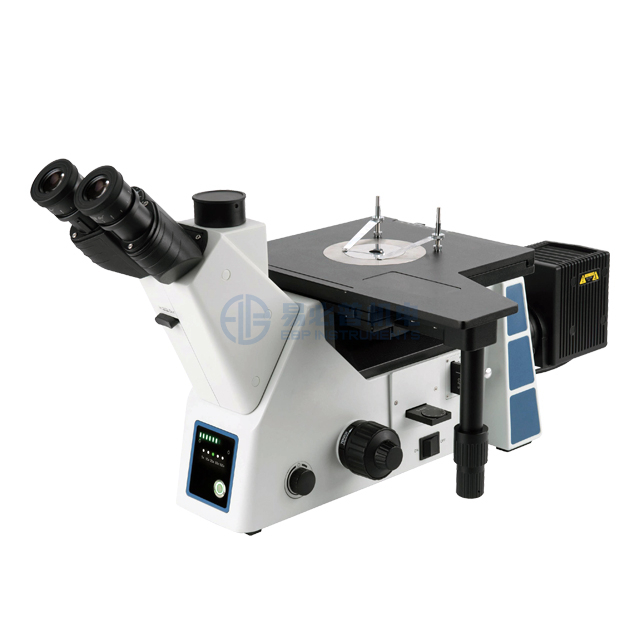

El microscopio metalográfico invertido trinocular E-900 adopta un sistema óptico infinito recién diseñado, que puede usarse ampliamente en la investigación de fundición, fundición, tratamiento térmico, inspección de materias primas o análisis de procesamiento de materiales y otras inspecciones. La máquina cubre integramente el campo brillante, el campo oscuro, la polarización simple, la interferencia diferencial y otros métodos de observación, adaptándose a diversas necesidades de investigación.
Modo de operación cómodo y simple:
Para cumplir con las necesidades de observación a largo plazo de los usuarios, el E-900 utiliza un modo de operación de baja mano y está equipado con un 360 ° Tubo de observación binocular giratorio, que se ajusta completamente al modo de observación ergonómica.
Diseño estable y cariñoso:
El cuerpo de E-900 está hecho de toda la fundición de metal, y la superficie se trata con tecnología anticorrosión y resistente al desgaste, lo que garantiza la calidad y la solidez. Haga uso completo del espacio incorporado del fuselaje, y coloque la herramienta de desmontaje del instrumento, que se puede usar para desmontar las partes principales del instrumento, que es práctico y conveniente para el almacenamiento.
Función de visualización de la ampliación delantera:
La función de visualización de aumento de la lente objetivo frontal, a través del sensor de ampliación incorporado, muestra la ampliación de la corriente directamente en frente del instrumento, lo que hace que el trabajo de investigación sea más conveniente.
Nuevo sistema ECO inteligente
Agregue el sistema de sensores de infrarrojos ECO con el concepto de protección y economía ambiental. Cuando el microscopio no funciona durante mucho tiempo, el sistema apagará automáticamente la alimentación o lo encenderá nuevamente para ahorrar energía.
Parámetro técnico:
| Modelo | E-900 |
Sistema óptico | Sistema óptico de corrección de aberración cromática infinita |
Viendo la cabeza | Cabeza trinocular de Gemel 45 ° Tubo inclinado y fijo del ocular, distancia interpútil ajustable entre: 50-75 mm, dos tipos de refractar la velocidad: binocular: trinocular = 100: 0 o 0: 100 |
Ocular | Alto EyePoint Wide Field Plan Eyopista PL10x / 22mm, dioptrías ajustables. |
High Eyepoint Wide Field Plan Ocepiece PL10x / 22mm, dioptría ajustable, con micrómetro (Compra opcional) | |
Alto Eyepoint Ancho Plan de campo Eyopista PL15x / 16mm, dioptrías ajustables (Compra opcional) | |
Objetivo | Lente objetiva de campo oscuro y oscuro infinito de larga distancia: LMPL5X /0.15BD DIC WD9.0 LMPL10X / 0.30BD DIC Wd9.0 LMPL20X / 0.45BD DIC WD3.4 Lmplfl50x / 0.55bd WD7.5 Lmplfl100x / 0.80bd WD2.1 (Compra opcional) |
Muserola | Convertidor de campo de 5 orificios de 5 orificios posicionado interno (con ranura DIC), sensor de aumento incorporado |
Marco | Reflejó el campo brillante y oscuro metalográfico. El marco, adopta la posición de bajo mano. Ajustación gruesa y fina coaxial, accionamiento grueso de ajuste 9 mm, plano focal hasta 6,5 mm, abajo 2.5 mm, precisión de ajuste fino 0.002 mm, con volante de ajuste elástico para evitar deslizamientos |
Con brillante y dispositivo de conmutación de campo oscuro, con diafragma de campo variable, diafragma de apertura, el centro es ajustable; Con ranura de filtro y ranura de dispositivo polarizante, con tira indicadora de brillo de la fuente de luz, con sensor infrarrojo y función de ampliación de la lente objetivo | |
escenario | Plataforma móvil mecánica de tres capas, Tamaño de la plataforma: 240 (W) × 250 (L), rango de movimiento de 50 × 50 mm, unidad de riel lineal de dos vías, control de mano derecha derecha |
Sistema de iluminación | Use transformador de voltaje ancho externo, entrada 100-240V, salida 15V13.4A, 12V100W lámpara halógena, brillo continuamente ajustable |
Kit polarizante | Inserto de polarizador, inserto de analizador fijo, inserto de analizador de rotación de 360 ° |
Filtrar | Lbd |
Interferencia diferencial | Módulo de interferencia diferencial DIC |
Sistema de software (opcional) | Sistema de software de análisis de imágenes metalográficas ES-2020 |
Fotografía (opcional) | Cámara: Cámara de 5/12 / 20 millones de píxeles |
Adaptador de cámara: 0.5x / 0.65x / 1x | |
Micrómetro (opcional) | Micrómetro de alta precisión: 100x0.01mm, 100x0.01cm, punto de calibración: D = 0.15mm, D = 0.07mm |
Este software se puede usar con una variedad de microscopio metalográfico para completar la adquisición, procesamiento, análisis, generación de informes y otras funciones de adquisición de imágenes metalográficas y otras funciones; También hay que ver la biblioteca, la medición geométrica, la impresión de pliegue fijo, la costura de la imagen, el contraste de la imagen, la confocal), los mapas de luz tridimensionales y otras funciones. En comparación con el método manual tradicional, el software de muestra para el análisis de imagen metalográfico, con las siguientes ventajas:
Guarde el sistema de cámara de cuarto oscuro tradicional, directamente con una cámara digital para tomar fotografías, las fotos se pueden guardar o grabar.
Puede compararse en el mapa de la computadora y en la consulta estándar, no lea los libros estándar.
Puede calcular de manera rápida y precisa automáticamente los diversos tipos de microestructura del perímetro, área, eje largo, eje corto, diámetro del círculo equivalente,
La relación de aspecto, el porcentaje de área y otros parámetros de forma geométrica, que el método de cálculo manual anterior, ha mejorado enormemente.
Se pueden aplicar estándares metalográficos cuantitativos para calcular automáticamente el nivel, el nivel de resultados para permitir la intervención humana.
Puede generar automáticamente el informe de inspección de documentos electrónicos, el informe se puede guardar como Word, Excel, PDF y otros documentos.
Todo el proceso de inspección está completo en la computadora, para lograr un impulso de oficina, mejorar enormemente el nivel de información empresarial.
Análisis metalográfico:
El software incluye ocho categorías principales, más de 100 estándares de inspección (incluidos GB, JB, QC / T, NJ, DL, YB, TB / T, ISO, ASTM, JIS, etc.), más de 600 módulos de análisis de imágenes metalográficos, Los estándares cubiertos son:
comúnmente utilizado: incluyendo Tamaño de grano, inclusiones no metálicas, capa de descarburización, análisis cuantitativo metalográfico, área de fase.
hierro fundido: Incluye hierro dúctil, hierro fundido gris, análisis de hierro fundido de grafito vermicular.
acero: Incluye acero inoxidable, acero de herramientas, todo tipo de acero al carbono, todo tipo de análisis de acero de aleación.
Metales y aleaciones no ferrosas.: Incluye aleación de aluminio, aleación de magnesio, aleación de cobre, análisis de aleaciones de titanio.
Vehículos y motores.: Todos los tipos de vehículos, engranajes, análisis de motores y accesorios.
Estándares de la industria eléctrica.
Otro: hay metalurgia en polvo, enseñanza de metallografía.
ASTM, DIN, JIS y otros estándares exteriores.
