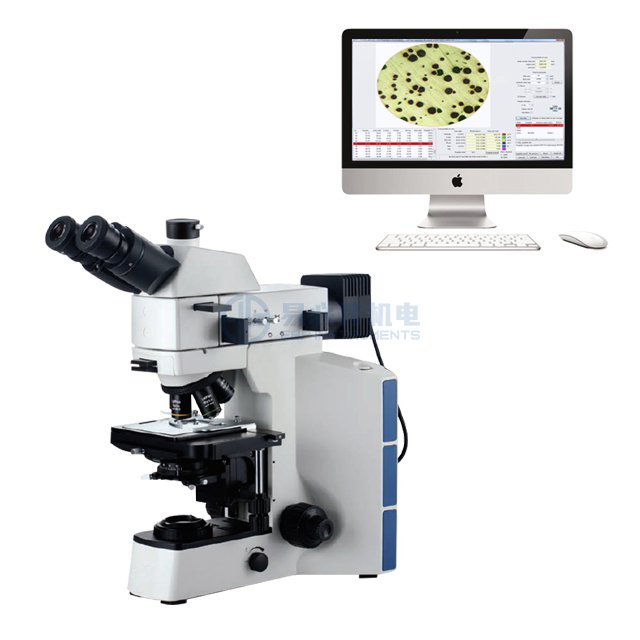

E-40M
EBP INSTRUMENTS
Shanghai, China
300 sets por mes
T / T por adelantado
1 AET
Introducción:
1) Con excelente rendimiento de imágenes y experiencia operativa cómoda, E-40M Proporciona una alta solución rentable para el análisis metalográfico y la inspección industrial.
2) Con una mayor corrección de color y un mejor diseño de revestimiento, los nuevos objetivos mejorados mejoran la resolución de la imagen y la reducibilidad del color.
3) Con el grado de visualización más adecuado, la cabeza inclinada de 30 ° mantiene a todos en el mejor estado de trabajo, menos tensión y fatiga. Puede ajustar la distancia interpuptilary para óptimos de acuerdo con la escala en la vista de visualización.
4) Iluminador reflejado con campo. / El diafragma de apertura y el dispositivo de luz oblicua, así como las ranuras para el kit y los filtros de polarización, adopta el sistema de iluminación LED Koehler.
5) Comparar con otro LED, un solo LED de 5W con luz blanca cálida (3000-3300k) reduce la fatiga en la visión del observador en el extremo.
6) Con dispositivos de barra de extracción para ajustar los centros de diafragma de campo y apertura, la luz extraña se puede eliminar expandiendo o reduciendo la zona de iluminación.
7) La observación de polarización simple está disponible con kit de polarizador enchufable. Las imágenes más ideales están aquí con diferentes filtros.
8) La muestra más alta se puede probar es de 28 mm con un marco transmitido y reflejado, mientras que la muestra de 78 mm de altura está disponible con un marco reflejado, ya que la etapa se puede disminuir 50 mm aflojando el tornillo en el titular de la etapa.
9) Llave M4 para los tornillos de cabeza de zócalo Lugares en el marco, lo que hace lo mejor del espacio disponible y mejorando su eficiencia de trabajo.
10) El dispositivo de límite superior es útil para evitar los daños causados por el impacto entre la muestra y el objetivo.
11) Usando el sistema de condensador excepcional, la luz de transmisión mucho más puede pasar con una mayor abertura numérica y una mayor intensidad.
12) El campo brillante, la luz oblicua y la polarización simple están disponibles con E-40M. Brightfield Imagen con alto brillo y alta resolución muestra el color original de las muestras. Y la luz oblicua se usa para mostrar la imagen de alivio 3D.
Especificaciones técnicas:
| Modelo | E-40m |
Muserola | Pieza de la nariz invertida quintuple |
Viendo la cabeza | Cabeza trinocular de Gemel inclinada 30 °, distancia interpútil: 54mm - 75mm; Ratio de división R: T = 100: 0 o 50:50 |
Ocular | Alto Eyepoint Ancho Plan de campo Eyopista PL10x22mm |
Objetivo | Campo plano Infinity Largo Distancia de trabajo Atromático metalográfico objetivo 5x, 10x, 20x, 50x, 100x (opcional) |
Ajuste de enfoque | Marco transmitido y reflejado, sistema de enfoque coaxial con ajuste de tensión y dispositivo de alta limitación, rango grueso: 28 mm, precisión fina: 0.002mm. La etapa se puede ajustar hacia arriba y hacia abajo, la muestra de 28 mm de alta está disponible. |
Marco reflejado, sistema de enfoque coaxial con ajuste de tensión y dispositivo de alta limitada, rango grueso: 28 mm, precisión fina: 0.002mm. La etapa se puede ajustar hacia arriba y hacia abajo, la muestra de 78 mm de alta está disponible. | |
Escenario | Etapa mecánica de doble capa con ajuste coaxial x / y, tamaño: 175mmx145mm, rango de movimiento: 76mx42mm. |
Placa de metal para marco transmitido; Placa de vidrio para marco transmitido y reflejado. | |
Iluminación reflejada | Voltaje de rango ancho 100V-240V_AC50 / 60Hz, Lámpara reflejada con un solo LED de 5W, color cálido. Iluminador de Koehler con dispositivo de luz oblicuo, campo ajustable y diafragma de apertura |
Iluminación transmitida | Voltaje de rango ancho 100V-240V_AC50 / 60Hz, lámpara transmitida con un solo LED de 5W, color cálido. |
Condensador | N.A.0.9 Condensador acromático swing-out para el marco transmitido, con el diafragma del Iris de Aperture Ajustable Center. |
Este software se puede usar con una variedad de microscopio metalográfico para completar la adquisición, procesamiento, análisis, generación de informes y otras funciones de adquisición de imágenes metalográficas y otras funciones; También hay que ver la biblioteca, la medición geométrica, la impresión de pliegue fijo, la costura de la imagen, el contraste de la imagen, la confocal), los mapas de luz tridimensionales y otras funciones. En comparación con el método manual tradicional, el software de muestra para el análisis de imagen metalográfico, con las siguientes ventajas:
Guarde el sistema de cámara de cuarto oscuro tradicional, directamente con una cámara digital para tomar fotografías, las fotos se pueden guardar o grabar.
Puede compararse en el mapa de la computadora y en la consulta estándar, no lea los libros estándar.
Puede calcular de manera rápida y precisa automáticamente los diversos tipos de microestructura del perímetro, área, eje largo, eje corto, diámetro del círculo equivalente,
La relación de aspecto, el porcentaje de área y otros parámetros de forma geométrica, que el método de cálculo manual anterior, ha mejorado enormemente.
Se pueden aplicar estándares metalográficos cuantitativos para calcular automáticamente el nivel, el nivel de resultados para permitir la intervención humana.
Puede generar automáticamente el informe de inspección de documentos electrónicos, el informe se puede guardar como Word, Excel, PDF y otros documentos.
Todo el proceso de inspección está completo en la computadora, para lograr un impulso de oficina, mejorar enormemente el nivel de información empresarial.
Análisis metalográfico:
El software incluye ocho categorías principales, más de 100 estándares de inspección (incluidos GB, JB, QC / T, NJ, DL, YB, TB / T, ISO, ASTM, JIS, etc.), más de 600 módulos de análisis de imágenes metalográficos, Los estándares cubiertos son:
comúnmente utilizado: incluyendo Tamaño de grano, inclusiones no metálicas, capa de descarburización, análisis cuantitativo metalográfico, área de fase.
hierro fundido: Incluye hierro dúctil, hierro fundido gris, análisis de hierro fundido de grafito vermicular.
acero: Incluye acero inoxidable, acero de herramientas, todo tipo de acero al carbono, todo tipo de análisis de acero de aleación.
Metales y aleaciones no ferrosas.: Incluye aleación de aluminio, aleación de magnesio, aleación de cobre, análisis de aleaciones de titanio.
Vehículos y motores.: Todos los tipos de vehículos, engranajes, análisis de motores y accesorios.
Estándares de la industria eléctrica.
Otro: hay metalurgia en polvo, enseñanza de metallografía.
ASTM, DIN, JIS y otros estándares exteriores.
