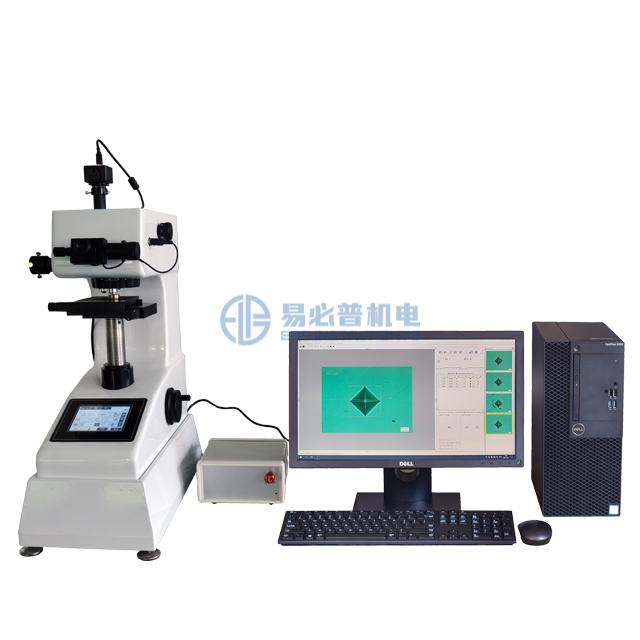

Probador automático de dureza de micro Vickers con mesa XY motorizada

Evick-1xy: semiautomático; Enfoque manual, establo automático XY;
Evick-1xyz: enfoque totalmente automático, automático, establo automático XY;
Fuerza de prueba 10G a 1000 g, puede extenderse a 2000 g.
Con la función de prueba de dureza HV y HK, con función de conversión de dureza;
Modo de medición automática y manual de software;
Genere el informe de prueba automáticamente en formato Word / Excel.
Estado de Disponibilidad:
  • Evick-1xyz / Evick-1xy
  • EBP INSTRUMENTS
  • Shanghai, Shenzhen, Ningbo
  • 150 sets
  • TT de antemano
  • 1 conjunto

El probador automático de dureza de micro Vickers está integrado con varias tecnologías nuevas, como imágenes ópticas, desplazamiento mecánico, control electrónico, imágenes digitales, análisis de imágenes, procesamiento de computadora, etc. Controla el probador de dureza Micro Vickers y la tabla de pruebas automáticas por la computadora, y muestra la imagen de sangría en la pantalla de la computadora. Mediante la lectura automática y la lectura manual, mide con precisión la dureza de HV, la profundidad del endurecimiento, el grosor de la película, la distancia entre dos puntos de metales y algunos materiales no metálicos y varias películas. También puede disparar la morfología de la superficie del metal y tomar impresión de velocidad fija, etc. Este sistema se rompe a través del método de prueba tradicional, se da cuenta de la prueba de dureza de completamente automática, alta precisión, alta repetibilidad y es el equipo importante para el análisis de materiales.


Propósito principal y aplicación:

1.  Acero, metales no ferrosos, oropel, carburo cementado, chapa, estructura metalográfica.

2.  Caquhburización, capa de nitruración y descarburización, capa de endurecimiento de la superficie, recubrimiento galvanizado, recubrimiento.

3.  Vidrio, chips  y material cerámico.


Especificación:

1) Evick -1xy: Focus manual, Prueba automática - Medida automática - Informe de prueba de generación automática

2) Evick -1xyz: Totalmente automático, enfoque automático - Pruebas automáticas - Auto Medida - Informe de prueba de generación automática


Fuerza de prueba

gf

10GF, 25GF, 50GF, 100GF, 200GF, 300GF, 500GF, 1000GF

N

0.098n, 0.246n, 0.49n, 0.98n, 1.96n, 2.94n, 4.90n, 9.80n

Rango de prueba

1HV-2967HV

Modo de prueba

Prueba de dureza HV / HK / Fractura

Método de carga

Automático (carga/permanencia/descarga)

Torreta

Cambio automático

Escala de conversión

HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HB

Salida de datos

Impresora incorporada; Pantalla de computadora (ventana de software)

Word o Informe de Excel con gráfico de curvas

Lectura de dureza

Medición de sangría y medición automática en PC

Objetivo

10x  (Observar),  40x  (Medida)

Ocular

Ocular digital 10x con codificador incorporado, calculación automática

Aumento total

100x    ,  400x

Resolución

0.0625 μm, rango de medición 200um

Tiempo de permanencia

5-99s, cada paso 1 segundo

Visualización de la máquina

Pantalla táctil

Fuente de luz

Fuente de luz fría LED (puede ser de uso continuo durante 24 horas, sin generar calor, garantizar el trabajo estable, el servicio de la vida útil puede alcanzar las 100,000 horas)

Max. Altura del espécimen

80 mm

Garganta

110 mm

Fuente de alimentación

AC220V, 50Hz

Ejecutar estándar

ISO 6507, ASTM E384, JIS Z2244, GB/T 4340.2

Dimensión

215 × 450 × 468 mm, Dimensión de embalaje: 560 × 390 × 810 mm

Peso

Peso neto: 45 kg, peso bruto: 60 kg


Embalaje estándar:

Artículo #

Nombre

Canto

1

Versión automática profesional HV Software de medición

1

2

Software dongle USB

1

3

Caja de control de la mesa de prueba motorizada

1

4

Mesa de prueba X-Y motorizada

1

5

Cámara digital y adaptador de cámara

1

6

Pesas

1

7

Weights

6

8

10x digital  ocular

1

9

Lente objetivo 10x

1

10

Lente objetivo de 40x

1

11

Vickers Diamond Gregner

1

12

Burbuja

Nota:  Para evitar los riesgos potenciales, eliminará  Burbuja de nivel si se envía por aire, ya que los materiales líquidos están prohibidos por las aerolíneas

1

13

Accesorio plano

1

14

Accesorio de la muestra

1

15

Bloque estándar de dureza

2

16

Fusible de repuesto  2A

2

17

Tornillo de ajuste horizontal

4

18

Línea eléctrica

1

19

Polvo  prueba  cubrir

1

20

Manual  Libro

1

21

Certificado de calidad

1

22

Destornillador

2

23

Tarjeta de garantía

1

24

Caja de accesorios

1

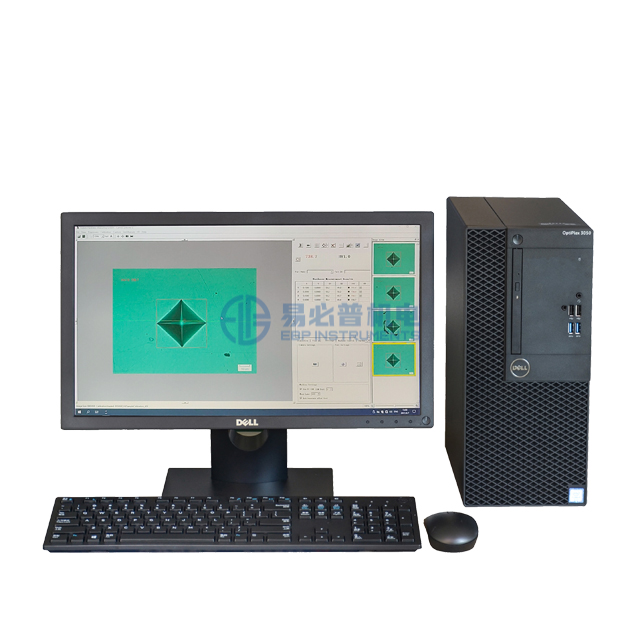

Sistema de software:

Cámara

Cámara digital de 5 millones de píxeles

Mesa de plataforma x-y

Movimiento automático; 110x110 mm;

Max. Rango de movimiento: 25x25 mm (dirección del eje X-Y)

Precisión:  Menos de 2um (resolución 0.002 mm)

 Velocidad de movimiento: 1-10 mm/seg (ajustable)

Repetibilidad de desplazamiento ≤2um

Dirección de movimiento: soporte 8 direcciones Mover

Funciones principales del software:

1)  Enlace del sistema: a través de la interfaz de comunicación, se da cuenta del enlace entre el sistema y el probador de dureza.

2)  Enlace de presión: al convertir la fuerza de prueba, el sistema percepta el cambio de fuerza de prueba y se muestra en tiempo real.

3)  Enlace de torreta: el software controla el cambio entre el objetivo y el sangría sin control manual.

4)  Enlace de carga: el software controla la carga sin control manual.

5)  Enlace de medición: el software controla la torreta, cargando y leyendo directamente el valor de dureza de Vickers.

6)  Enlace de fuente de luz: enfoque automático.

7)  Adquisición de imágenes: visualización en tiempo real de imagen de dureza, tienda e imagen de impresión.

8)  Medición automática: Encuentre automáticamente los cuatro vértices de sangría con velocidad rápida y datos precisos, hay muchos algoritmos profesionales para ser adecuados para diferentes sangrías. Se mide continuamente e inmediatamente en las coordenadas especificadas una vez que se carga.

9)  Búsqueda de puntos automáticos: el sistema encuentra automáticamente los mejores vértices cerca de los cuatro vértices de la sangría, reduce en gran medida el error humano.

10)  Medición diagonal: haga clic en la esquina superior izquierda y inferior derecha de la sangría, puede leer el valor de dureza.

11)  Medición de cuatro puntos: haga clic en los cuatro puntos de la sangría y puede leer el valor de dureza.

12)  Conversión de dureza: de acuerdo con el Estándar Nacional, convierta automáticamente el valor de dureza entre Brinell, Rockwell, Vickers, Knoop, exhibición en tiempo real.

13)  Informe gráfico: registro automático de datos de medición, generación automática de curvas de profundidad de la dureza, ahorrar o imprimir las curvas de profundidad de la dureza y todas las mediciones de sangría. Guarde o imprima la imagen de sangría y el valor de dureza de sangría actual. Todos los informes se guardan en el archivo de Word.

14)  Estadísticas de resultados: genere los resultados múltiples medidos de las hendiduras por Excel y cuenten automáticamente el número de medición, el valor máximo, el valor mínimo, el valor promedio, la varianza, etc. de la dureza.

15)  Control de enlace: a través de la interfaz de comunicación, el sistema percepta la fuerza de prueba cambia, controla la torreta, las cargas y las lecturas directamente.

dieciséis)  Desemplozamiento automático: equipado con tabla de prueba automática X-Y de alta precisión.

17)  Identificación automática: tecnología de identificación automática de sangría líder, lea el valor D1 / D2 y HV en 0.3 segundos.

18)  Rendimiento estable: la sangría del pulido no espejo, la luz desigual, no en el centro se puede leer automáticamente.

19)  Funciones potentes: como lectura manual, lectura automática, conversión de dureza, curva de profundidad, imagen de sangría, imagen e informe de texto.

20)  Fácil de usar: a través de la calibración del bloque de dureza, en línea con los hábitos de los usuarios. Se puede usar normal con entrenamiento de medio día.

21)  Lectura automática: algoritmo original de lectura automática para leer automáticamente una variedad de sangrías con velocidad rápida y alta precisión.

22)  Buena repetibilidad: es una lectura automática con alta repetibilidad y puede satisfacer el requisito de usuarios profesionales.

23)  Escaneo automático: puede escanear automáticamente el borde y la forma de la muestra.
