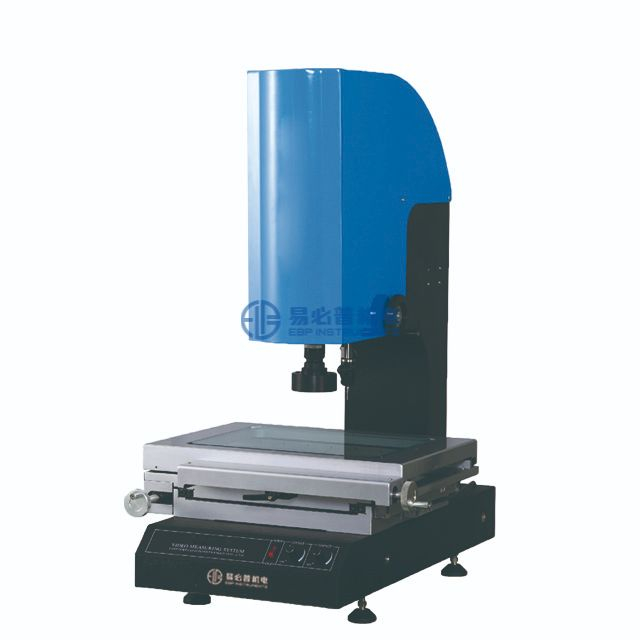

Máquina de medición de vídeo manual EVM-C 2.5D / 3D Ivision VMM

Yo uso

La serie EVM-C es la 2.5D  / 3D  Sistema de Medición por Vídeo manual desarrollado por EBP INSTRUMENTS. Está diseñado para inspeccionar, medir y analizar datos 2D y 3D en todas las áreas de aplicación, ampliamente utilizado en diferentes tipos de industrias de acabado de precisión como maquinaria, electrónica, ferretería, plásticos, etc.

1.1 Ha sido ampliamente utilizado en maquinaria, electrónica, aeroespacial, automotriz, militar, moldes y otras industrias para mediciones de precisión.

1.2 Puede medir puntos, líneas, círculos, arcos y óvalos, rectangulares y mejorar la precisión con la función de posicionamiento multipunto.

1.3 En términos de metrología, la máquina puede probar y dimensionar ancho, largo, alto, espesor, diámetro, ángulo, rectitud, planitud, perpendicularidad, grado circular, coaxialidad, etc.

1.4 Combinación de medidas, estructura central y la intersección de la estructura, el punto medio de la construcción, estructura lineal, estructura redonda y punto de vista estructural.

Características:

1. Control de luz regional integrado programable de 8, logra una medición de superficie profesional.

2. Adopta una cámara a color de 1.3MP y una lente de zoom profesional Pomeas™, con un gran campo de visión, que garantiza una imagen clara durante la medición de imágenes en movimiento rápido.

3. Base y columna de granito grado 00, alta estabilidad.

4. El método de medición 'Imagen+Probe', equipado con la sonda Renishaw™ y el software de metrología 3D desarrollado por nuestra empresa, puede lograr mediciones rápidas con alta precisión.

5. Adopción de una consola de datos con interfaz USB, compatible con el uso de una computadora portátil.

Los datos de medición se pueden transformar directamente en un archivo de AutoCAD y convertirse en un círculo de trabajo completo; los datos también se pueden ingresar en Excel y Word para realizar análisis estadísticos.

6. Con el controlador de metrología profesional de la serie UWC, cada toque de la sonda se puede escuchar con un pitido, lo que permite un funcionamiento más preciso de la sonda.

Especificación técnica:

* Todos los datos se prueban según la norma ISO 10360-7-2011.

 L es la longitud medida (unidades: mm)

RENISHAW™ sonda MCP, trae simple y eficiente

¡¡¡Medición 3D ‘Imagen+Sonda’!!!

3D Software de metrología

Con una interfaz de usuario fácil de usar y funciones potentes, permite a los usuarios lograr una medición geométrica rápida y precisa.

1)  Medición 2D: mide altura, ancho, largo, ambos lados del ángulo, el ángulo del cono, el diámetro del cilindro, biselado, rectitud, redondez, cilindricidad, perpendicularidad, paralelismo, etc.

2)  Medición de sonda: sonda Renishaw™, puede medir datos 3D como profundidad del orificio, diámetro de la bola, cilindricidad, etc.

3)  Máx. y mín. Límite: puede establecer máx. y mín. límites, cuando el tamaño real del producto está fuera de rango, los datos de medición correspondientes tendrán una advertencia en fondo rojo.

4)  Ingeniería inversa: el software dibuja gráficos de medición, puede tener entrada directa real en AutoCAD, también se puede guardar como DXF, dwg. archivos (puede ser un escáner rápido, más de dos veces más rápido que la velocidad del software general).

5)  Salida de imagen: los resultados de medición u observación se pueden guardar como imágenes en varios formatos como BMP, Jpg.

6)  Subpíxel en tiempo real para encontrar el punto: los primeros subpíxeles, tecnología avanzada de procesamiento de imágenes en la industria de medición de video, mejora en gran medida la precisión de la medición y la eficiencia de la medición de un píxel, en comparación con software similar, ahorra al menos 3/5 de tiempo, mejora la precisión de más de 2 veces (con el mismo aumento óptico).

7)  Funciones de dibujo vectorial: la imagen o las fuentes se pueden acercar o alejar de forma continua.

8)  Mediciones de mapas: puede capturar y formar una imagen completa de una pieza de trabajo grande y puede realizar mediciones directamente en el gráfico.

9)  La línea de comando: forme directamente la línea de comando, ingrese la información de coordenadas para generar el punto, línea, círculo, arco, para satisfacer las necesidades especiales de la medición virtual.

10)  Tolerancia de posición de línea: redondez, rectitud, paralelismo, perpendicularidad, concentricidad, etc.

11)  Función de acotación: radio, diámetro, dimensiones angulares, dimensiones lineales, anotación de alineación, anotación de texto, etiqueta de coordenadas.

12)  Funciones de medición automática: busque automáticamente una línea recta, multizona automática busque una línea recta, marquesina circular cl2ck redonda, arco automático multizona redondo.

13)  Función de informe: los resultados de las mediciones se pueden convertir directamente a EXCEL, WORD, CAD.

14)  Idioma: admite chino, inglés, coreano, japonés y ruso.
