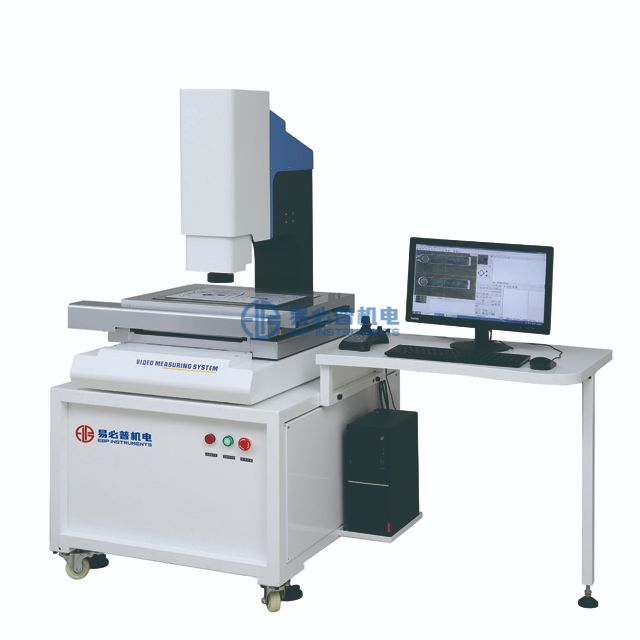

Sistema de máquina de medición de vídeo EVM-CNC | Medición automática de visión VMM

1. Aplicación:

La serie EVM-CNC es un tipo universal de sistema de medición de video CNC desarrollado por EBP Instruments. Se ha aplicado ampliamente en maquinaria, electrónica, aeroespacial, automotriz, militar, moldes y otras industrias para mediciones automáticas de precisión.

Diseñado para mediciones rápidas de precisión y pruebas de lotes en maquinaria, electrónica, moldes, etc.

1. Para medir puntos, líneas, círculos, arcos y óvalos, rectangulares y mejorar la precisión con la función de posicionamiento multipunto con una observación clara.

2. Medición de coordenadas, traslación y enderezamiento de coordenadas.

3. Convierta los datos de medición directamente en el dibujo de AutoCAD.

4. Grabar el programa de usuario, editar y ejecutar el comando.

5. En términos de metrología, la máquina puede probar ancho, largo, alto, espesor, rectitud, planitud, perpendicularidad, grado circular, coaxialidad, etc.

6. La máquina puede probar productos como se muestra a continuación:

1) Maquinaria: láminas, moldes y matrices, engranajes, piezas giratorias como cojinetes, ejes.

2) Electrónica: láminas para teléfonos y tabletas, PCB, piezas de relojes, etc.

3) Plásticos: placa de cámara de teléfono móvil, cubierta, bisel frontal, placa deslizante, etc.

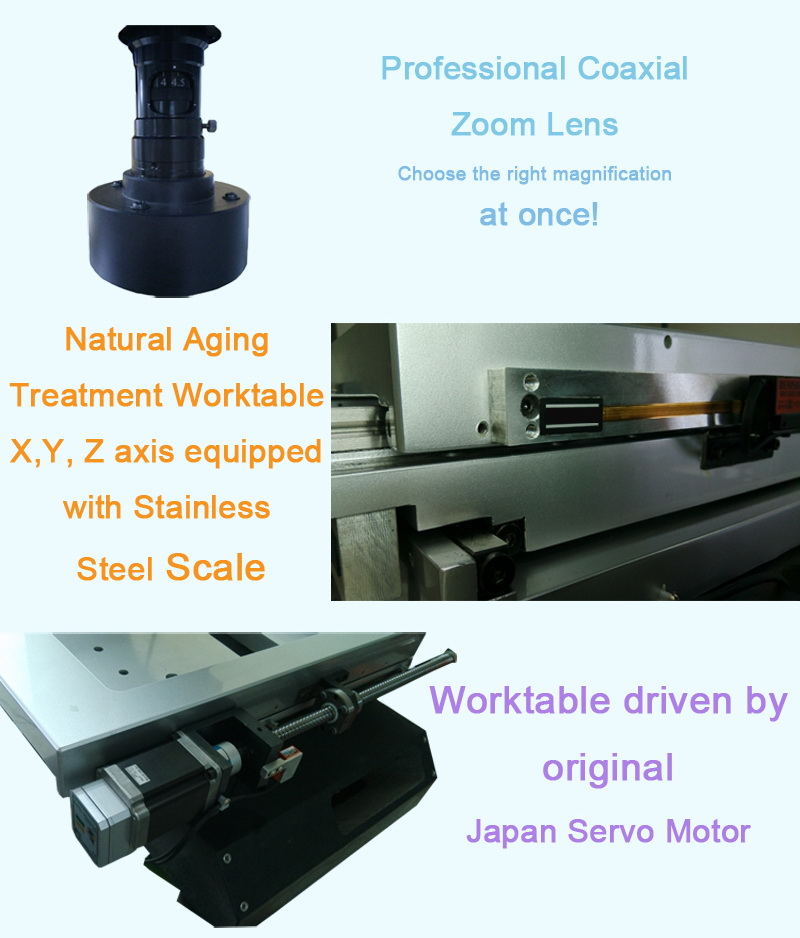

2. Características:

2.1. El control de movimiento de circuito cerrado doble realiza un movimiento de precisión a nivel de micras

2.2.   8 fuentes de luz de superficie LED regionales

2.3. Base de granito JINANQING de grado 00, columna, alta estabilidad

2.4. El software CNC específico tiene una eficiencia de medición maravillosa.

3. Especificaciones técnicas:

* Todos los datos se prueban según la norma ISO 10360-7-2011

 L es la longitud medida (unidades: mm)

 Especificaciones sujetas a cambios sin previo aviso

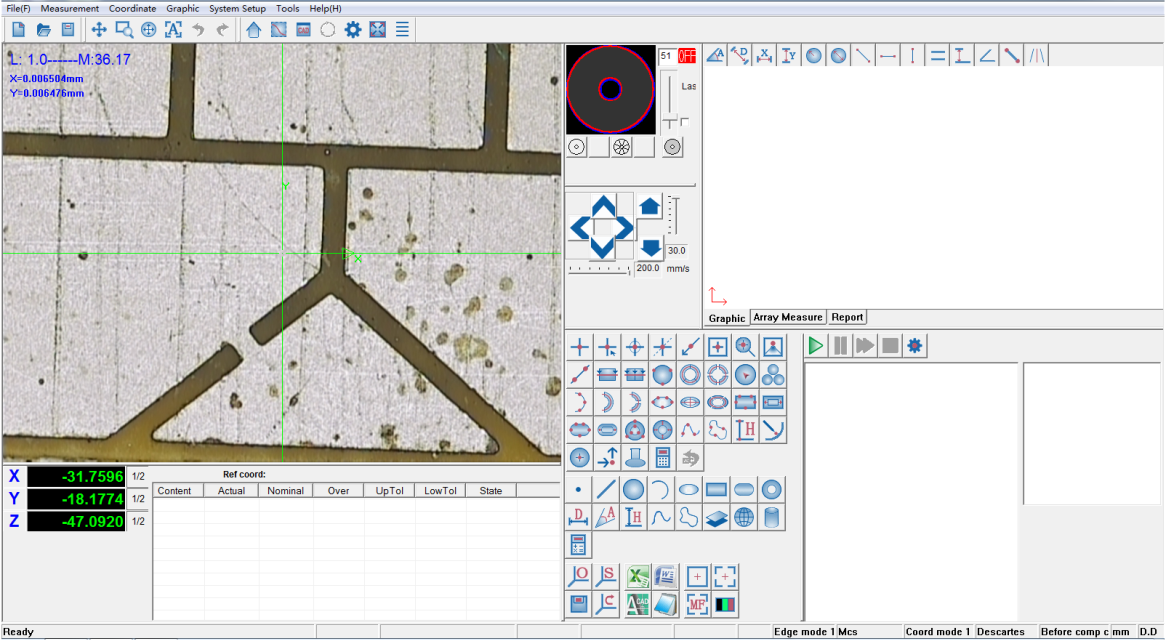

Sistema de software de medición:

Con una interfaz de usuario fácil de usar y funciones potentes, permite a los usuarios lograr una medición geométrica rápida y precisa.
1. Medidas 2D y 3D: puede medir altura, ancho, largo, ambos lados del ángulo, el ángulo del cono, diámetro, biselado, rectitud, planitud, redondez, cilindricidad, perpendicularidad, paralelismo, inclinación, etc.

2. Enfoque automático: puede encontrar automáticamente el punto más claro enfocando en el eje Z.
3. Medición de programación CNC: el usuario puede configurar un parámetro de clic, medir automáticamente según su demanda (medición por lotes, aumentar la eficiencia y ahorrar tiempo)
4. Máx. y mín. Límite: puede establecer máx. y mín. límites, cuando el tamaño real del producto está fuera de rango, los datos de medición correspondientes tendrán una advertencia en fondo rojo.
5. Ingeniería inversa: el software dibuja gráficos de medición, puede tener entrada directa real en AutoCAD, también se puede guardar como DXF, dwg. archivos (puede ser un escáner rápido, más de dos veces más rápido que la velocidad del software general).
6. Salida de imagen: los resultados de medición u observación se pueden guardar como imágenes en varios formatos como BMP, Jpg.
7. Subpíxel en tiempo real para encontrar el punto: los primeros subpíxeles, tecnología avanzada de procesamiento de imágenes en la industria de medición de video, mejora en gran medida la precisión de la medición y la eficiencia de la medición de un píxel, en comparación con software similar, ahorra al menos 3/5 de tiempo, mejora la precisión de más de 2 veces (con el mismo aumento óptico).
8. Funciones de dibujo vectorial: la imagen o las fuentes se pueden acercar o alejar de forma continua.
9. Mediciones de mapas: puede capturar y formar una imagen completa de una pieza de trabajo grande y medirla directamente en el gráfico.

10. La línea de comando: forme directamente la línea de comando, ingrese la información de coordenadas para generar el punto, línea, círculo, arco, para satisfacer las necesidades especiales de la medición virtual.
11. Tolerancia de posición de línea: redondez, rectitud, paralelismo, perpendicularidad, concentricidad, etc.

12. Función de acotación: radio, diámetro, ángulo, dimensiones lineales, anotación de alineación, anotación de texto, etc.
13. Funciones de medición automática: busque automáticamente una línea recta, multizona, haga clic en una marquesina circular, un arco automático multizona redondo.
14. Análisis estadístico SPC: CA, CP, CPK y DRL, DRR, DR, MAX, MIN, AVG, RANGE, STD se pueden calcular y se pueden dibujar diagramas XR, gráficos de líneas, gráficos de barras, etc.
15. Datos Informe: los resultados de la medición se pueden convertir directamente a EXCEL, Word, CAD.

16. Idioma: compatible con chino, inglés, etc.
