DVS-10 /30 / 50xy; DVS-10 /30 / 50XYZ
EBP INSTRUMENTS
Shanghai, Shenzhen, Ningbo
100 sets
TT de antemano
1 conjunto
Función principal:

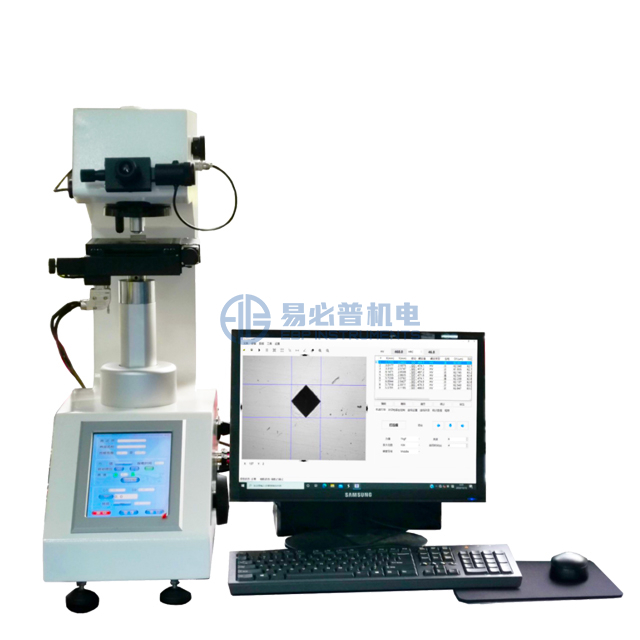

El probador de dureza macro Vickers totalmente automático es un producto de alta tecnología y nuevo que combina las características de óptica, mecánica y electricidad. Admite el enfoque automático, el movimiento XY automático, la medición automática de la sangría, el valor de la dureza automática y la visualización del valor de la dureza de conversión, etc. Este instrumento es una nueva generación de probador automático de dureza de Vickers. Puede mostrar la imagen de sangría directamente en la pantalla de la computadora y obtener automáticamente el valor de dureza de Vickers. Se hace cargo del antiguo método para medir la longitud diagonal por ocular, evita la estimulación y la fatiga visual de la fuente de luz del ocular y protege la vista del operador. Es una gran innovación del probador de dureza de Vickers.
Rango de aplicación:
1) ampliamente utilizado para probar la dureza de todo tipo de materiales metálicos (acero, metales no ferrosos, oropel, carburo cementado, chapa metálica, etc.)
2) Capa / recubrimiento superficial (carburización, nitruración, capa de descarburización, capa de endurecimiento de la superficie, recubrimiento galvanizado, etc.)
3) vidrio, chip, cerámica, plástico y caucho, etc.
Parámetros técnicos:
1) Enfoque:
Modelo | Enfoque |
DVS-10 /30 / 50xy | Enfoque manual |
DVS-10 /30 / 50XYZ | Enfoque automático |
2) Escala de fuerza de prueba y dureza
Modelo | Escala de fuerza de prueba y dureza |
Dvs-10xy Dvs-10xyz | 0.3kgf (2.94n), 0.5kgf (4.90n), 1.0 kgf (9.8n), 2.0kgf (19.6n), 2.5kgf (24.5n), 3.0kgf (29.4n), 5.0kgf (49.0n), 10.0 KGF (98.0n) |
HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10 | |
Dvs-30xy Dvs-30xyz | 0.5kgf (4.90n), 1.0 kgf (9.8n), 2.0kgf (19.6n), 2.5kgf (24.5n), 3.0kgf (29.4n), 5.0kgf (49.0n), 10.0kgf (98.0n), 15.0 KGF (147N), 20.0kgf (196n), 30.0kgf (294n) (opcional 0.3kgf) |
HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV15, HV20, HV30 | |
Dvs-50xy Dvs-50xyz | 1.0 kgf (9.8n), 2.0kgf (19.6n), 2.5kgf (24.5n), 3.0kgf (29.4n), 5.0kgf (49.0n), 10.0kgf (98.0n), 15.0kgf (147n), 20.0kgff (196n), 30.0 kgf (294n), 40.0kgf (392n), 50.0kgf (490n) (opcional 0.5kgf) |
HV1, HV2, HV2.5, HV3, HV5, HV10, HV15, HV20, HV30, HV40, HV50 |
3) Otra especificación técnica
Conversión de dureza | HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T |
Minidad de medición | 0.01 µm |
Rango de dureza | 8-2900HV |
Carga de fuerza | Carga automática - Daven - Descarga |
Torreta | Automático |
Ocular | 10x ocular digital con codificador incorporado, datos de calculación automática |
Objetivo | 10x, 20x (o 5x, 10x, 20x, 40x Seleccionar 3 PC) |
Aumento | 100x (medición), 200x (medición) Ambas lentes pueden observar y medir el trabajo directamente |
Tiempo de permanencia | 1-99S (1 segundo por paso) |
Cámara | La cámara de 5 megapíxeles proporciona imágenes nítidas |
Computadora | Lenovo o Dell, sistema Windows 10 |
Espacio de prueba | 160*160 mm (H*d) |
Fuente de alimentación | AC220V+5%， 50-60Hz |
Estándar | ISO 6507-2, ISO4546, ASTM E 384, JIS B7734, JIS B 7725, GB/T 4340.2, JJG260-91 |
Tamaño y peso | 580*190*700 mm; 55 kg |
Plataforma de carga X-Y automática de alta precisión:
Motores de manejo | Motor paso a paso |
Control de la unidad | La velocidad se puede cambiar de manera flexible moviendo el eje X-Y a través del software |
Tamaño | 150x150 mm |
Max. distancia de viaje | 50x50 mm en dirección X-Y |
Resolución | 1um |
Velocidad de movimiento | 1-10 mm/seg, ajustable |
Precisión de repetición de desplazamiento | Menos de 1 um - 2 um |
Configuración del modo de movimiento de la plataforma de objetos | Haga clic en cualquier punto de la interfaz a través del mouse para seleccionar automáticamente el punto, puede establecer la posición inicial de la línea recta y establecer la posición móvil aleatoria, a través del clic del mouse en la plataforma de carga automática de la plataforma de desplazamiento X-Y para 8 direcciones de movimiento arbitrario control, puede ajustar la velocidad, se puede restablecer automáticamente, puede ser libre de coordinar cero |
Componente de enfoque automático del eje z
Motor | Motor paso a paso |
Distancia de viaje máxima | El rango de movimiento de la muestra del huésped del probador de dureza |
Resolución móvil | 0.1um |
Precisión de repetición de desplazamiento | 1um |
Velocidad de movimiento | Rápido lento |
Software de medición y control:
Descripción del sistema | Puede llevar a cabo escaneo panorámico, escaneo de borde. Finalización automática de presión continua, protección de carga, lectura, registro de datos, al elegir un método de medición, toda la medición se completará automáticamente y rápidamente; Elija líneas rectas, zigzags, círculos, arcos, puntos aleatorios, matrices y modos de autoaprendizaje de acuerdo con diferentes necesidades; mejorar la legibilidad de la sangría no clara en la superficie no suave por el software de procesamiento de datos; La profundidad de la capa endurecida formada después de la medición continua se puede mostrar en forma de tabla. Puede generar todo tipo de datos de medición de datos, tabla de valor de dureza, profundidad de la capa de endurecimiento, valor máximo, valor promedio, valor mínimo. |
Control del probador de dureza | El probador de dureza se puede controlar automáticamente: torreta automática (lente objetivo, sangría, interruptor automático de lentes de objetivos), carga automática, control de medición automática Se puede establecer el brillo de la fuente de luz del probador de microdorness Seleccione la conversión de la lente del objetivo de control y refleje en la interfaz de software para cambiar los parámetros de cálculo Seleccione o inicie el Control Greger automáticamente para cargar la posición, cargar, mantener, descargar y volver automáticamente vuelve a medir la posición del objetivo La carga establecida por el probador de dureza se puede reflejar automáticamente en la interfaz de software |
Control del eje z | Movimiento automático del eje z, enfoque automático |
Modo de movimiento de la plataforma de control (Patten) | El sistema de software puede controlar la plataforma de carga automática para programar y moverse, y puede llevar a cabo: 1) Modo de medición (A) Use este modo para presionar y leer un punto opcional. 2) Modo de medición (aleatorio b) Medir y leer puntos arbitrarios. Rota la posición de coordenada seleccionada en cualquier ángulo. 3) Presión horizontal (dirección del eje X) 4) Longitudinal (dirección del eje y) Presión y lectura 5) Modo de medición (línea de línea A) Use este modo para presionar y leer en la dirección de la superficie en un ángulo (movimiento en zigzag, es decir, el movimiento de la línea rota de la medición de profundidad de la capa endurecida). 6) Modo de medición (Conjunto de línea B) Use este modo para presionar y leer a intervalos regulares. 7) Movimiento de coordenadas de trayectoria y otros métodos de programación móvil Por encima de 8 líneas se pueden establecer al mismo tiempo, cada línea se puede establecer 999 posiciones |
Forma de medir | Modo automático: carga automática + medición automática + visualización automática de resultados de medición Puede medir el patrón de movimiento del jugador |
Métodos de adquisición/reconocimiento de imágenes | Cámara de alta calidad y alta resolución, resolución de 5 millones, adquisición de imagen original de gran tamaño; una variedad de métodos de compresión de imágenes para fácilmente uso (los resultados de la imagen y la medición para el formato de almacenamiento, el formato de almacenamiento de imágenes BMP, JPG y otros formatos de archivo generales). Sistema de medición de sangría automática Vickers utilizando tecnología de identificación de píxeles, a través de un software de análisis de sangría de dureza de Vickers dedicado para analizar la imagen de la sangría, el software de análisis que utiliza el algoritmo de segmentación de la tecnología de procesamiento de imágenes digitales para probar la extracción de borde de la indentación, y luego mediante la teoría de la teoría de Wavelet multi-Wavelet multi-wavelet múltiple Análisis de resolución Prueba de muestra de muestreo de muestreo, utilizando la línea de borde arrugado de ajuste de mínimos cuadrados, para extraer el borde de sangría de la microduría, el área de sangría de la prueba de dureza de Vickers de microorganización se puede extraer de manera rápida y precisa, y el valor de Vickers La dureza se puede calcular automáticamente, y se puede mejorar la legibilidad de la sangría no clara en la superficie no suave. |
Formato de salida de datos / Características de edición | El informe de inspección se puede personalizar de acuerdo con los requisitos del usuario; A través del software de procesamiento de datos, la profundidad de la capa endurecida formada después de la medición continua se puede mostrar en forma de tabla. Puede generar fácilmente todo tipo de datos de medición, tabla de valor de dureza, profundidad de la capa de endurecimiento, valor máximo, valor promedio, valor mínimo, imagen y imagen de color de salida con valor de dureza; Los datos como el valor de la dureza, la tabla de dureza, el mapa de profundidad de la capa de endurecimiento y la inserción de las imágenes se pueden editar e imprimir de manera flexible en "Word " (opcional "Excel "), incluidas las estadísticas matemáticas y el informe de la prueba de la curva de profundidad de la capa de endurecimiento y guardado (( Formato de palabra) (opcional "Excel "), también puede imprimir la topografía de muestra observada y guardar. La muesca y la microestructura de fondo se reflejan directamente, y el análisis y la observación metalográficos se realizan bajo lentes objetivos de diferentes aumento. |
Accesorios estandar:
1 | Plataforma de carga automática (150 x150 mm, x, y accidente cerebrovascular 50 mm) | 1 |
2 | Movimiento del eje z (carrera: rango de movimiento de muestra de host del probador de dureza, incorporado) | 1 |
3 | Controlador X, Y, Z | 1 |
4 | Computadora de marca | 1 |
5 | Cámara digital industrial 5 megapíxeles | 1 |
6 | Adaptador de cámara y interfaz Tipo C | 1 |
7 | Unidad flash USB (archivos de software guardados) | 1 |
8 | Bloque de dureza de Vickers | 2 |
9 | 10 × ocular micro digital | 1 |
10 | Lente objetivo 10x/20x (o 5x, 10x, 20x, 40x Seleccione 3) | Cada 1 |
11 | Tornillo de ajuste horizontal de pie | 4 |
