EYP-150 / 200 / 250
EBP INSTRUMENTS
Shanghái, China
120 juegos por mes
T/T por adelantado
1 juego

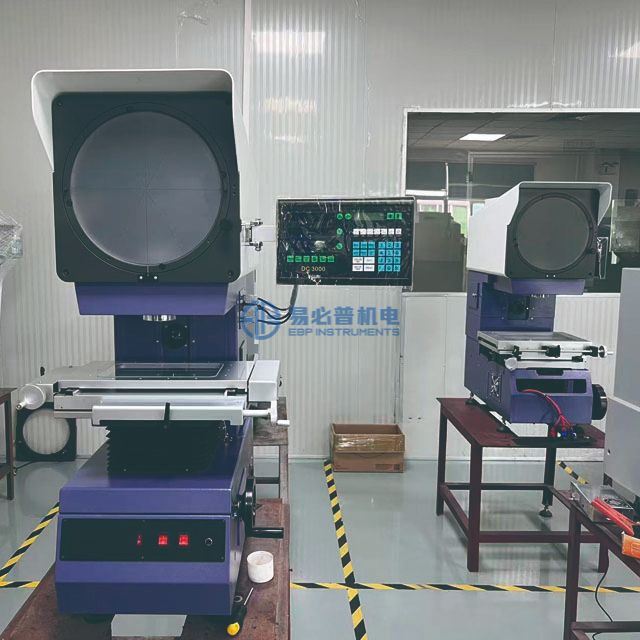

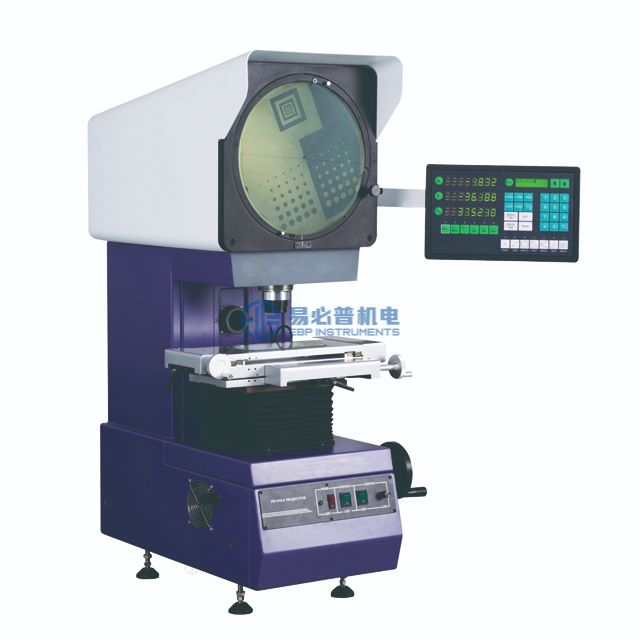

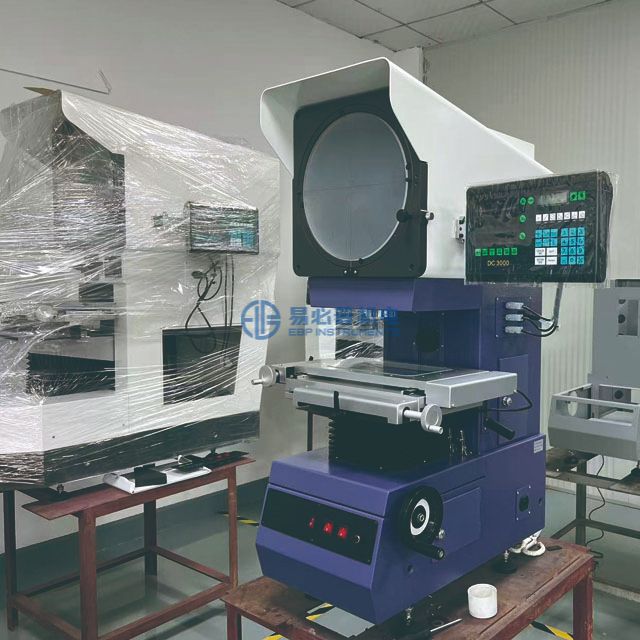

El proyector de perfiles de alta precisión EYP-150 / 200 / 250 se utiliza principalmente para medir las piezas mecánicas de longitud, ángulo, contorno y forma de la superficie, puede inspeccionar todo tipo de superficies y contornos de piezas de trabajo complicadas, levas, roscas de tornillos, engranajes, fresas, etc., ampliamente utilizado en medidores, electrones, maquinaria aeroespacial, industria ligera, universidades, institutos de investigación y departamentos de inspección de mediciones.
Características:
1. Pantalla de proyección de Ø 312 mm, con error de aumento inferior al 0,06%.
2. Reflector del proceso de recubrimiento, imagen más clara y excelente resistencia al polvo.
3. Potente sistema de refrigeración por ventilador biaxial que aumenta considerablemente la vida útil.
4. Todos los resultados de las mediciones se pueden imprimir directamente o transferir a la computadora para su posterior procesamiento.
5. Fabricado con componentes de primera clase, bajo altos estándares de mano de obra.
6. La lectura digital admite el intercambio entre mm y pulgadas.
Especificación técnica:
modelo | / | EYP-150 | EYP-200 | EYP-250 | ||
mesa | Tamaño de la mesa de metal (mm) | 340x152 | 404 x 228 | 450 x 280 | ||
Tamaño de la mesa de vidrio (mm) | 196 x 96 | 260 x 160 | 306 x 196 | |||
Carrera del eje X (mm) | 150 | 200 | 250 | |||
Carrera del eje Y (mm) | 50 | 100 | 150 | |||
Carrera del eje Z (mm) | 90 para concentrarse | |||||
Precisión de medición* | Ej., y ≤ (3,0+L/200)μm | |||||
Resolución(X,Y) | 0,5 µm | |||||
Pantalla de proyector | Tamaño de pantalla (mm) | Ø 312 Rango usado>Ø 300 (con la línea del medidor) | ||||
Rango giratorio de pantalla | 0°~360° | |||||
Resolución del ángulo giratorio | 1´ o 0,01° | |||||
Precisión de proyección* | Contorno: ≤±0,06%, Superficie: ≤ ±0,06% | |||||
Lente | Ampliación | 10X (estándar) | 20X (opción) | 50X (opción) | 100X (opción) | |
Vista de objetos | Ø30mm | Ø15mm | Ø6mm | Ø3mm | ||
Distancia de trabajo | 77,7 mm | 44,3 mm | 38,4 mm | 25,3 mm | ||
Máx. altura de la pieza de trabajo | 80mm | 80mm | 80mm | 80mm | ||
DRO | La lectura digital DC-3000, que aparece en inglés, se puede utilizar para recopilar datos de dimensiones y medir puntos, líneas, círculos, ángulos y distancias, etc. | |||||
Enfriamiento | Por fans | |||||
iluminación | Iluminación transmitida por halógeno de 24 V/150 W, iluminación reflectante de halógeno de 21 V/150 W | |||||
poder | 110 V/220 V (CA); 50/60 HZ; Consumo total de energía 400W | |||||
Dimensión (L*W*H, mm) | 770*550*1100 | 780*780*1100 | 810*780*1120 | |||
Peso (kg) | 180 | 190 | 200 | |||
Opción | Miniimpresora, detector de bordes, software de metrología, etc., consulte el "Apéndice" para obtener más detalles. | |||||
* Todos los datos se prueban según la norma JJF1093-2002.
L es la longitud medida (unidades: mm)
Especificaciones sujetas a cambios sin previo aviso

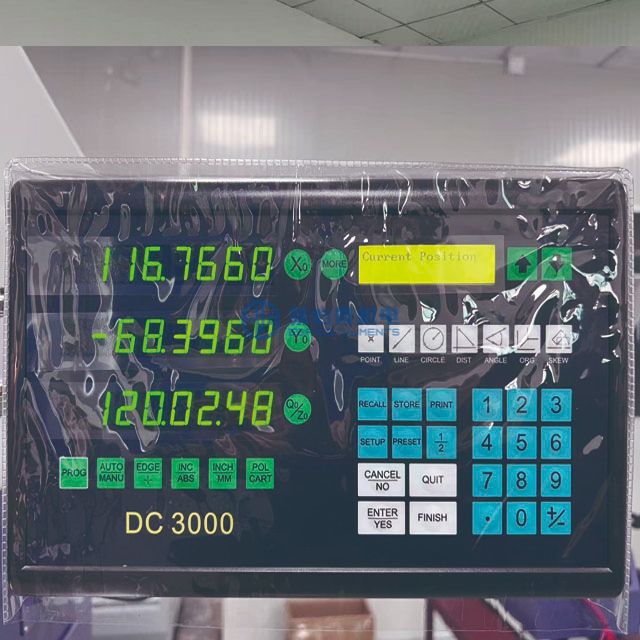

Lectura digital DC 3000:
1. Medición bidimensional: mida el ancho, largo, ambos lados del ángulo, el ángulo del cono, el diámetro del cilindro, biselado, rectitud, redondez, cilindricidad, perpendicularidad, paralelismo, etc.
2. Programa de usuario: las secuencias de pulsaciones de teclas del panel frontal se pueden almacenar como programas y reproducirse en una fecha posterior. Esta capacidad es especialmente útil cuando se debe medir una serie de piezas idénticas.
3. Comunicación: con interfaz RS232 e interfaz de impresora, puede exportar datos de medición con una mini impresora o una computadora equipada con software de metrología.
4. Unidad de medición: soporte mm o pulgadas
5. Idioma: chino, inglés, portugués.
