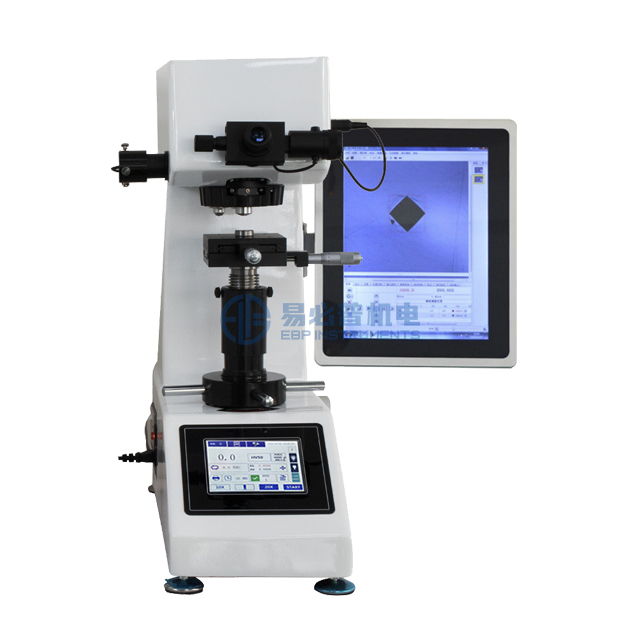

Tester de dureza de Macro Vickers de Macro Vickers de Focus Digital

1) Evick-5CSY: HV0.3, HV0.5, HV1, HV2, HV3, HV5
Evick-10CSY: HV0.3, HV0.5, HV1, HV3, HV5, HV10
Evick-30CSY: HV1, HV3, HV5, HV10, HV20, HV30
Evick-50csy: HV1, HV5, HV10, HV20, HV30, HV50
2) Totalmente automático: enfoque automático - Carga automática - vivienda - descarga - medición automática - valor de dureza de visualización automática (valor de dureza de conversión de visualización automática)
Estado de Disponibilidad:
  • Evick-5 / 10/30/50CSY

  • EBP INSTRUMENTS

  • Shanghai / Shenzhen

  • 100 pcs / mes

  • TT de antemano

  • 1

Principales características:

1. Probador de dureza integrado, sistema de procesos de imagen, sistema de software de medición de dureza y sistema informático en una estructura más científica y concisa, y una operación más fácil.

2. Equipado con pantalla táctil doble. Seguro doble de rendimiento de trabajo estable. En el panel de pantalla táctil frontal puede hacer pruebas y medidas por máquina de forma independiente; En el panel de pantalla táctil lateral puede hacer una medida automática o una medida manual por software. Incluso una de las pantallas era que la máquina de daños todavía puede funcionar normalmente.

3. En la pantalla táctil del panel lateral puede controlar la torreta de la máquina. Presione la tecla "Inicio" en la pantalla táctil lateral, la máquina funcionará automáticamente y la sangría se mostrará en la pantalla directamente. Medida automática de software y muestra automáticamente el valor de dureza. El panel de pantalla táctil lateral puede conectarse con Internet a través de WiFi, y puede funcionar junto con el teclado y el mouse inalámbricos.

4. Soporte de la máquina Medición automática de la sangría o el modo de trabajo de medición manual. Y en el informe de prueba puede mostrar profundidad de la caja, curva de dureza, valor de dureza, valor de conversión, fuerza de prueba, tiempo de permanencia, imagen de sangría, etc.


Propósito principal y aplicación:

1. Acero, metales no ferrosos, oropel, carburo cementado, chapa, estructura metalográfica.

2. Callerización, capa de nitruración y descarburización, capa de endurecimiento de la superficie, recubrimiento galvanizado, recubrimiento.

3. Vidrio, chip y material cerámico.


Funciones principales de software:

1. Medición de dureza automática: con un clic de un botón, el software mide automáticamente las diagonales de la sangría, calcula el valor de dureza y las estadísticas;

2. Curva de dureza: con las profundidades de los puntos de prueba por entrada del usuario, el software traza automáticamente las curvas (s) de dureza; El usuario puede guardar y cargar las profundidades en un archivo de plantilla de profundidad para pruebas posteriores para conveniencia;

3. Conversión, compensación y validación: Convierte HV en otras escalas de dureza ; valida los resultados de la prueba con dimensiones de muestra; Compensa los resultados de la prueba con respecto a la muestra de diámetros cilíndricos/esféricos;

4. Estadísticas: actualiza automáticamente los valores estadísticos como el promedio, Min y Max, la desviación estándar, CP y CPK;

5. Automalar: marca automáticamente las mediciones fuera de las especificaciones;

6. Informe de prueba: genera automáticamente el informe de Word o Excel con plantilla personalizable;

7. Archivado de datos: la medición de datos e imágenes se pueden guardar en un archivo para una recuperación posterior;

8. Escala de Knoop: se puede configurar para la medición de la escala Knoop;

9. Otras funciones: incluye las funciones básicas del sistema de imágenes, como la captura de imágenes, la calibración de la cámara, el procesamiento de imágenes, la medición geométrica, el etiquetado de documentos, la gestión de álbumes e impresión con aumentos especificados.

10. Pruebas de resistencia a la fractura, el valor de KC (KIC) se puede medir como una función estándar.


Especificación:

1) Escala de fuerza de prueba y dureza:

Modelo

Escala de fuerza de prueba / dureza

evick-5csy

0.3 kg (2.94n), 0.5 kg (4.9n), 1 kg (9.8n), 2kg (19.6n), 3kg (29.4n), 5 kg (49n)

HV0.3, HV0.5, HV1, HV2, HV3, HV5

Evick-10csy

0.3 kg (2.94n), 0.5 kg (4.9n), 1 kg (9.8n), 3 kg (29.4n), 5 kg (49n), 10 kg (98n)

HV0.3, HV0.5, HV1, HV3, HV5, HV10

Evick-30csy

1kg (9.8n), 3kg (29.4n), 5kg (49n), 10 kg (98n), 20 kg (196n), 30 kg (294n)

HV1, HV3, HV5, HV10, HV20, HV30

Evick-50csy

1kg (9.8n), 5 kg (49n), 10 kg (98n), 20 kg (196n), 30 kg (294n), 50 kg (490n)

HV1, HV5, HV10, HV20, HV30, HV50

2) Escalas de dureza de conversión

Escala de conversión de dureza

HRA, HRB, HRC, HRD, HK, HBS, H15N, H30N, H45N, H15T, H30T, H45T

3) Especificaciones técnicas:

Proceso de prueba

Totalmente automático: enfoque automático - Carga automática - vivienda - descarga - medición automática - valor automático de dureza de visualización (valor de dureza de conversión de visualización automática)

Sistema de software HV

Cámara de 5 millones de píxeles; tubo de conexión de cámara y adaptador; Software profesional de medición y análisis de imagen de huración HV / HK, soporte del modo de medida automática y modo de medida manual, genere el informe de prueba automáticamente en el formato de Word / Excel

Velocidad de carga

≤50 μm/seg

Pantalla

Pantalla táctil de color delantero de 5.5 '' + 12.1 ''

Mínimo Unidad de medida

0.125 μm, 0.0625 μm

Reclutamiento

Pirámide rectangular estándar Diamante Greeder (136º ± 0.5º)

Rango de valor de dureza

5-3000HV,  8-4500HK

Visualización de datos

Pantalla táctil de color

Aumento total

100x (para observación), 200x (para medición)

400x para compra opcional

Método de carga

Automáticamente  (Cargar, vivir y descargar)

Tiempo de permanencia

1-99s (cada paso es 1 segundo)

Altura máxima

180 mm (si funciona con la mesa XY: 160 mm)

La profundidad de la garganta

135 mm

Fuente de luz

Fuente de luz fría LED

Fuente de alimentación

220V + 5%, 50/60 Hz  (110V está disponible)

Mesa de pruebas X-Y (compra opcional)

Dim.: 100 × 100 mm, máx. Rango de viaje: 25 × 25 mm,

Relación de resolución móvil: 0.01 mm

Tamaño del instrumento y peso neto

600*220*700 mm; 55 kg

Estándar ejecutado

GB/T4340, ASTM E384 y E92, EN-ISO 6507-2, JIS B-7734

accesorios estandar

1 pieza:

10x ocular electrónico; Lente objetivo 10x y 20x; Vickers Insor; Burbuja de nivel; Tabla de prueba grande / media / en forma de V; Software de medición de dureza de HV, cámara, línea eléctrica; Cubierta a prueba de polvo; Libro de instrucciones; Tablas de conversión de dureza; Certificado de calidad; Tarjeta de garantía; Estuche de accesorio

2 piezas: bloque estándar de dureza

4 piezas: tornillo de ajuste horizontal

Accesorios de compra opcionales

Lente objetivo de 40x, bloques de dureza, equipo metalográfico; GROBA DEL GNOOP; Fusible, Vickers Diamond Gerter
