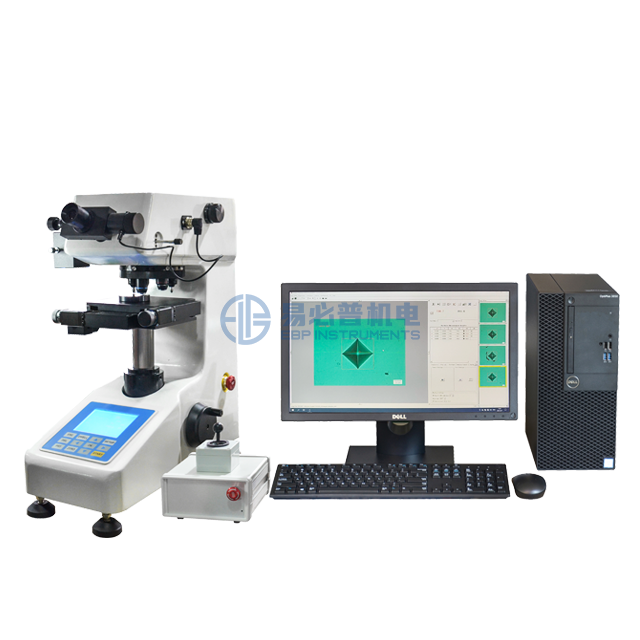

Máquina automática de prueba de dureza con Vickers y Knoop Indenter

6 POSICIONES TORRET AUTOMÁTICA: Doble indentado (Vickers & Knoop), cuatro lentes objetivos.
DVKS-1XY: semiautomático; Enfoque manual, estable automático XY;
DVKS-1XYZ: Foco totalmente automático, automático, automático XY estable;
La fuerza de prueba 10G a 1000 g, puede extenderse a 2000 g.
Con la función de prueba de dureza HV y HK, con función de conversión de dureza;
Soporte de software Modo de medición automática y manual;
Generar informe de prueba automáticamente en formato Word / Excel.
Con función de prueba de resistencia a la fractura.
Estado de Disponibilidad:
  • DVKS-1XYZ / DVKS-1XY
  • EBP INSTRUMENTS
  • Shanghai, Shenzhen, Ningbo
  • 60 sets
  • TT por adelantado
  • 1 juego

Características clave:

1) Procedimiento de prueba de carga automática, habita y Liberando.

2) Enfoque y lectura automática

3) Auto-torreta 2 indentadores + 4 objetivos

4) Conversión automática de dureza, de HV o HK a Rockwell, Brinell, etc.

5) Lectura directa de Vickers - Knoop Valores en Ocular digital instalado codificador.

6) Mesa de trabajo XY manual / manual, control de soporte por computadora y manual.

7) PC integrado PC / DISKTOP con las últimas ventanas Sistema, con MEDIO AUTO MEDIDA Y MODO DE TRABAJO MANUAL DE MEDIDA COMO UNA OPCIÓN.

8) Informe de prueba de generación automática en formato Word / Excel / PDF como opción.

9) Totalmente automático, haga clic en Start Key Machine Enfoque automático, pruebas automáticas y medición.


Función principal:

DVKS-1XYZ Micro Vickers Digital Automático y knoop Durness Tester es un producto de alta tecnología y nuevo combinando las características de óptica, mecánica y eléctrica. Con una apariencia novedosa y agradable, la estructura interna se realiza principalmente por partes de acero inoxidable, tiene un mejor rendimiento. Adopta un nuevo tipo de mecanismo automático de torretas, equipado con micro Vickers y Mendrado Knoop. Estos dos indentadores adoptan el dispositivo de alineación independiente que garantiza que los Vickers y la sangría de Knoop estén en la misma posición central. Puede mostrar directamente el modo de prueba, la fuerza de prueba, la longitud de la sangría, el tiempo de permanencia, los números de prueba, la escala de conversión, la fecha y la hora en la pantalla grande. Mientras presione el botón del ocular después de medir la longitud de la sangría, puede obtener automáticamente el valor de la dureza y se muestra en la pantalla. Con la función de alarma de límite hacia arriba y hacia abajo, se pueden guardar los resultados de la prueba para verificar o imprimir por la impresora incorporada y con la interfaz RS232 para conectarse a la computadora. Puede usar el indentador de Knoop opcional para medir la dureza de la cuchara. Y puede estar equipado con dispositivo de medición de video LCD y sistema de medición automática de imágenes CCD.


Rango de aplicación:

Adecuado para metales ferrosos, metales no ferrosos, secciones delgadas de IC, recubrimientos, metales de capas; vidrio, cerámica, ágata, piedras preciosas, secciones de plástico delgadas, etc.; Pruebas de dureza como la de la profundidad y el trapecio de las capas carbonizadas y apagan las capas endurecidas.


Especificación técnica:

Modelo

DVKS-1XY

DVKS-1XYZ

Eje z (enfoque)

Manual

Automático

Fuerza de prueba

gf

10GF, 25GF, 50GF, 100GF, 200GF, 300GF, 500GF, 1000GF

N

0.098n, 0.246n, 0.49n, 0.98n, 1.96n, 2.94n, 4.90n, 9.80n

Rango de prueba

1hv ~ 2967hv

Modo de prueba

Hv / hk

Método de carga

Automático (Cargando / Donde / Descarga)

Escala de conversión

HV, HC, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HBW

Salida de datos

Impresora incorporada, interfaz RS232, informe de Word o Excel con la tabla de curvas

Lectura de la dureza

VISUALIZACIÓN DE INDISTACIÓN Y MEDICIÓN AUTOMÁTICA EN LA PC

Objetivo

10×(Observar), 20×(Medida), 40×(Medida HV), 40×(Medida de HK)

Ocular

10×

Ampliación total

100×  200×, 400×  , 400×

Resolución

0.03 μm, 0.015 μm

Tiempo de permanencia

0 ~ 95s

Fuente de luz

Lámpara halógena

Mesa de prueba de X-Y motorizada

Tamaño: 110 × 110mm; Viaje: 50 × 50mm; Resolución: 0.002mm

Max. Altura del espécimen

90mm

Garganta

120mm

Fuente de alimentación

AC220V, 50Hz

Ejecutar estándar

ISO 6507, ASTM E384, JIS Z2244, GB / T 4340.2

Dimensión

495 × 305 × 550mm, dimensión de embalaje: 600 × 360 × 800mm

Peso

Peso neto: 35kg, peso bruto: 44kg


Función de software:

Enlace del sistema:  A través de la interfaz de comunicación, se realiza el vínculo entre el sistema y el probador de dureza.

Enlace de presión:  Al convertir la fuerza de prueba, el sistema percepta el cambio de fuerza de prueba y se muestra en tiempo real.

Enlace de torreta:El software controla el cambio entre el objetivo y el indentador sin control manual.

Enlace medidor:  El software controla la torreta, la carga y la lectura directamente al valor de la dureza de Vickers.

Adquisición de imágen:  Visualización en tiempo real de la imagen de la dureza, la tienda y la imagen de impresión.

Medición automática:  Encuentre automáticamente los cuatro vértices de sangría con velocidad rápida y datos precisos, hay muchos algoritmos profesionales para ser adecuados para una indentación diferente. Continuamente e inmediatamente mides a las coordenadas específicas una vez que se carga.

Búsqueda automática de puntos:  El sistema encuentra automáticamente los mejores vértices cerca de los cuatro vértices de la sangría, reducen en gran medida el error humano.

Medición diagonal:Haga clic en la esquina superior izquierda e inferior derecha de la sangría, puede leer el valor de la dureza.

Medición de cuatro puntos:  Haga clic en el punto de cuatro puntos de la sangría y puede leer el valor de la dureza.

Conversión de dureza:De acuerdo con la norma nacional, convierte automáticamente el valor de la dureza entre Brinell, Rockwell, Vickers, Knoop, pantalla en tiempo real.

Informe gráfico:Registro automático de datos de medición, generación automática de curvas de profundidad de dureza, ahorro o impresión de las curvas de profundidad de dureza y todas las mediciones de sangría. Guarde o imprima la imagen de sangría y el valor actual de la dureza de indentación. Todos los informes se guardan en el archivo de Word.

Estadísticas de resultados:  Produce los múltiples resultados medidos de las hendiduras por Excel y cuentan automáticamente el número de medición, el valor máximo, el valor mínimo, el valor promedio, la varianza, etc. de la dureza.

Control de vínculo:  A través de la interfaz de comunicación, el sistema percepta los cambios de fuerza de prueba, controla la torreta y lee directamente.

Desplazamiento automático:Equipado con mesa de prueba automática X-Y de alta precisión.

Identificación automática:Tecnología de identificación automática de sangría líder, lee el valor D1 / D2 y HV en 0.3 segundos.

Rendimiento estable:La indentación del pulido no espejo, la luz desigual, no en el centro se puede leer automáticamente.

Funciones poderosas:  Como la lectura manual, la lectura automática, la conversión de dureza, la curva de dureza de profundidad, la imagen de indentación, el informe de imagen y texto.

Fácil de usar:A través de la calibración del bloque de dureza, en línea con los usuarios. hábitos Puede ser normal usado con entrenamiento de medio día.

Lectura automática:  Algoritmo original de lectura automática para leer automáticamente una variedad de sangría con velocidad rápida y alta precisión.

Buena repetibilidad:Es una lectura automática con alta repetibilidad y puede satisfacer el requisito de usuarios profesionales.

Escaneo automático:Puede escanear automáticamente el borde de la muestra y la forma.

Z Movimiento de eje y autofocus:Haga clic en el botón AUTOMÁTICO y el sistema comenzará a enfocar automáticamente.


Lista de empaque:

Nombre

Cantidad

Nombre

Cantidad

Cuerpo principal del instrumento

1 juego

10×Ocular de medición digital

1 PC

Diamond Micro Vickers Indenter

1 PC

Diamond Knoop indenter

1 PC

10×, 20×, 40×, 40× Objetivo

4 piezas

Weights

7 PCS

Cable de energía

1 PC

Mesa de prueba de cruz motorizada

1 PC

Tabla de prueba de muestras delgadas

1 PC

Mesa de prueba de sujeción plana

1 PC

Mesa de prueba de sujeción de filamento

1 PC

Nivel

1 PC

Tornillo de regulación horizontal

4 piezas

Lámpara halógena 12V, 15 ~ 20W

1 PC

Fusible 1a

2 piezas

Destornillador

1 PC

Llave inglesa del hexágono interno

1 PC

Filtro de color

1 PC

Placa de absorción de plástico

1 PC

Bloque de dureza 400 ~ 500 HV0.2

1 PC

Bloque de dureza 700 ~ 800 HV1

1 PC

Bloque de dureza 700 ~ 800 hk1

1 PC

Computadora

1 juego

Impresora de inyección de tinta

1 juego

Software profesional de medición de dureza HV-HK

1 PC

Cámara CCD

1 PC

Cubierta anti-polvo

1 PC

Manual de instrucciones de uso

1copy
