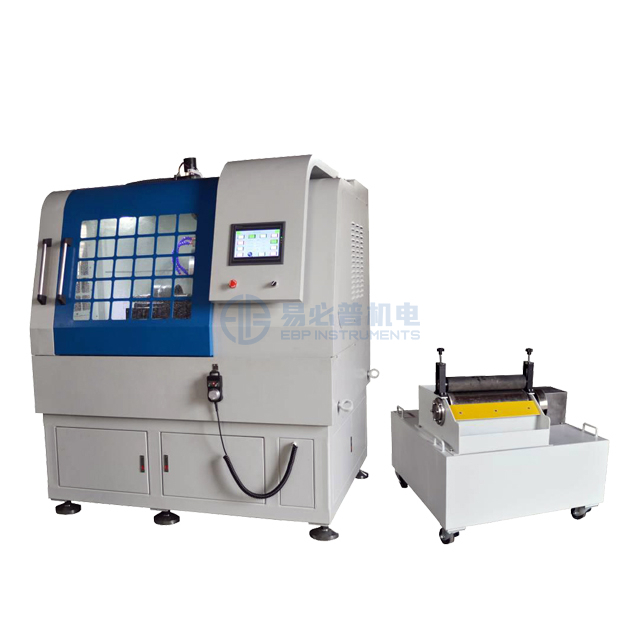

Cortadora metalográfica automática de la muestra del espacio de corte grande para el metal

Sistema programable, control de pantalla táctil, fácil operación;
Mecanismo de sujeción rápida, muestra fácil de cargar.
Soporta el modo de trabajo de corte automático y el modo de trabajo de corte manual;
Estructura totalmente cerrada, cubierta protectora transparente, operación más segura
Estado de Disponibilidad:
  • Cm-4
  • EBP INSTRUMENTS
  • Shanghai, China
  • 200 sets por mes
  • TT por adelantado
  • 1 juego

Esta máquina es una máquina de corte de muestra metálográfica automática controlada por PLC, con direcciones X, Y, Z automáticamente controladas y precisamente. Con un corte inteligente, la cantidad de alimento se puede ajustar dependiendo de la dureza del material para lograr el efecto de corte más rápido. La velocidad de corte es controlada conversión de frecuencia, que tiene una capacidad de control y confiabilidad muy alta.


Características:

(1) Conversión gratuita entre la rueda electrónica y el control automático.

(2) La pantalla táctil muestra varios datos de corte.

(3)Posicionamiento preciso.

(4) Swing Cortar y cortar continuos Dos formas de corte, de acuerdo con la dureza del material, puede cambiar la velocidad de corte para lograr el efecto de corte rápido.

(5) Para que la sala de corte sea fácil de limpiar y garantizar la seguridad del motor del husillo, adoptamos la separación mecánica y eléctrica.

(6) Hay una gran ventana de observación en la cubierta de seguridad de la sala de corte, hace que el usuario sea fácil observar todo el proceso de las muestras de corte.

(7) Luces LED instaladas en la sala de cortar, logra una iluminación efectiva para todo el área de la sala de cortar.

(8) El ventilador de ventilación interior puede garantizar la descarga de flujo eficiente de varios vapor y humo causado por el corte y aumenta el brillo y la claridad interior.

(9) El diseño es más humano, usando los principios de la ergonomía.

(10) La máquina con bajo nivel de ruido, fácil de operar, hermosa apariencia, seguro de usar, por lo tanto, es uno de los equipos ideales para la preparación de la muestra de laboratorio.


El cuerpo forma: vertical. Principalmente compuesto de la parte superior (cubierta de seguridad), medio (marco), puerta corredera derecha, puerta lateral, el marco inferior (caja eléctrica, caja de herramientas), accesorio, grifo de enjuague, tanque de agua de enfriamiento (independiente).

Adopta el motor de conversión de frecuencia, el disco de corte directo, la regulación de la velocidad continua, el diseño conciso y la estructura sólida. La conducción directa proporciona la transmisión entre el motor y el disco de corte, y garantiza la alta eficiencia, el bajo ruido, menos mantenimiento y la vida útil más larga.

Diseño de corte especial para piezas grandes, facilita el mantenimiento de las piezas de la máquina y el procesamiento de grandes piezas. La puerta corredera y la puerta con bisagras hacen que tenga más espacio y acceso ilimitado, más conveniente para usted colocar la gran pieza de trabajo en la posición correcta. Puede colocar la pieza de trabajo en la sala de cortar de tres direcciones (arriba, frente e izquierda).

El área de trabajo adopta una estructura totalmente cerrada y una cubierta protectora transparente para la observación del corte. Equipado con un tanque de agua de refrigeración para almacenar líquido de refrigeración, evite usar el agua del grifo como líquido de enfriamiento. Una vez finalizado el trabajo de corte, use el grifo de enjuague izquierdo para enjuagar la basura interior y luego cerrar la puerta de seguridad.



Parámetros principales:

Modelo

Cm-4

Modo de control

El enlace manual / automático, de tres ejes, control de pantalla táctil de 10 pulgadas, se puede cambiar a la rueda de la manija de funcionamiento

Rasgo

Sistema de drenaje automático, sistema de alarma, iluminación LED doble, posicionamiento láser rojo

Velocidad de alimentación

3mm / min, 5 mm / min, 8 mm / min, 12 mm / min (los usuarios pueden modificar la velocidad establecida según el requisito)

Tamaño del disco de corte

Φ380 × 2.8 × φ32 mm

Φ400 × 3 × φ32 mm

Φ400 × 3 × φ32 mm

Dimensión de la mesa de trabajo (x * y)

450 × 350 mm

485 × 400 mm

530 × 630 mm

Distancia máxima de viaje del eje Y

250 mm

300 mm

420 mm

Distancia máxima de viaje x

100 mm

100 mm

110 mm

Distancia máxima de viaje del eje Z

200 mm

230 mm

230 mm

Max. Corte Sección

120 × 120 mm

200 × 150 mm

300 × 150 mm

Calibre de fijación

120 mm

200 mm

300 mm

Motor de conversión de frecuencia

5.5kw, velocidad de rotación: 500-2800 R / MIN

7.5KW, velocidad de giro: 500-2800 R / MIN

7.5KW, velocidad de giro: 500-2800 R / MIN

Motor de alimentación

Servo motor

Servo motor

Servo motor

Volumen del tanque de agua

120L

120L

120L

Dimensions

1450 × 1000 × 1850mm

1550 × 1100 × 1900mm

1650 × 1350 × 1900mm

Peso

1800kg

2200kg

2500kg

máquina de corte de metal
