SR-300T
EBP INSTRUMENTS
Shanghai, China
300 sets por mes
T / T por adelantado
1 juego
Solicitud:

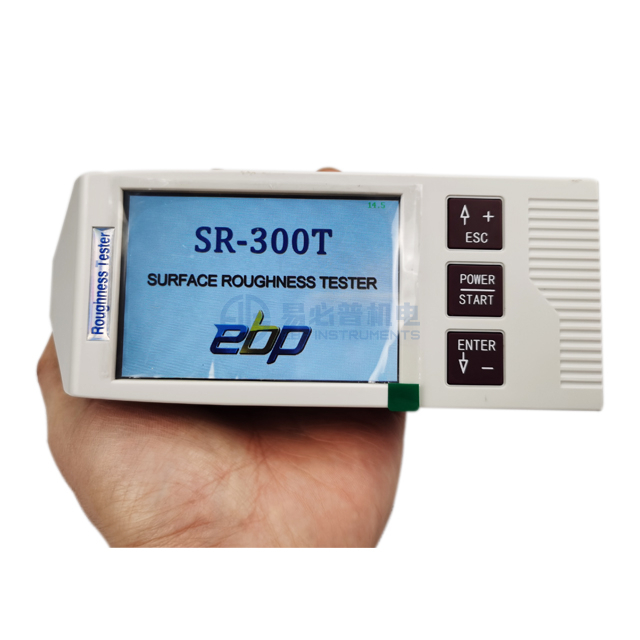

El probador de rugosidad de la superficie portátil SR-300T permite la medición de rugosidad de la superficie tanto en piezas de metal como en piezas de metal. Es adecuado para el mecanizado y la fabricación, el control de calidad, los departamentos de inspección, especialmente para la medición en la pieza de trabajo grande y pesada, la línea de ensamblaje en el sitio. El SR-300T es un instrumento de prueba no destructivo, el daño no causará la pieza de prueba.
La unidad de accionamiento de lápiz puede almacenarse dentro de la unidad principal para la medición estándar, o separada de la unidad de visualización utilizando el cable suministrado que permite una medición más flexible en cualquier orientación. El conductor se puede separar y volver a colocar en un simple paso.
Especificación técnica:
| Rango de medicion | El eje z (vertical) | ± 80μm / ± 160 μm (modelo mejorado) |
| El eje x (transversal) | 17.5mm | |
| Resolución | El eje z (vertical) | 0.01μm / ± 20 μm |
| 0.02μm / ± 40 μm | ||
| 0.04μm / ± 80 μm | ||
| 0.08μm / ± 160 μm | ||
| Artículo de medición | Parámetro | RA, RZ, RQ, RT, RP, RV, R3Z, R3Y, RZ (JIS), RS, RSK, RSM, RKU, RMR, RY (JIS), Rmax,RPC,Rucia,Rpk,Rvk, MR1, MR2 |
| Estándar | ISO, ANSI, DIN, JIS | |
| Gráfico | Curva de área de rodamiento, Perfil de rugosidad, Perfil principal | |
| Filtrar | RC, PC-RC, GAUSS, D-P | |
| La longitud de muestreo (lr) | 0.25, 0.8, 2.5mm | |
| Longitud de la evaluación (lnorte) | Ln =lr × n n = 1 ~ 5 | |
| Sensor | Método de medición | patinado |
| Punta del lápiz | Diamante, 90 ángulo de cono, 5μmr | |
| Fuerza | <4mn | |
| Parcela | Aleación dura, Radio Skid de Curvatura: 40mm | |
| Velocidad de travesía | lr = 0.25, Vt = 0.135mm / s | |
| lr = 0.8, Vt = 0. 5mm / s | ||
| lr = 2. 5, Vt = 1mm / s | ||
| Regreso Vt = 1mm / s | ||
| Exactitud | Menos de ± 10% | |
| Repetibilidad | Menos del 6% | |
| Fuente de alimentación | Batería de iones de litio incorporada, cargador: DC5V, 3200MA | |
| Dimensión del esquema | Unidad principal: 52 * 55 * 158mm unidad: 23 * 27 * 115mm | |
| Peso (unidad principal) | Alrededor de 400g | |
| ambiente de trabajo | Temperatura: - 20ºC ~ 40ºC Humedad: <90% RH | |
| Tienda y transporte | Temperatura: - 40ºC ~ 60ºC Humedad: <90% RH | |
Rango de medición:
| Parámetro | Rango |
| Ra, rq | 0.005 μm ~ 30 μm |
| Rz, r3z, ry, rt, rp, rm | 0.02 μm ~ 320 μm |
| Sk | 0 ~ 100% |
| S, sm | 1 mm |
| tp | 0 ~ 100% |
Lista de embalaje estándar:
| Unidad principal SR-300T | 1 pieza |
| Unidad de sensor | 1 pieza |
| Sensor estándar | 1 pieza |
| Bloque de calibración y soporte. | 1 pieza |
| Adaptador de altura | 1 pieza |
| Adaptador de corriente | 1 pieza |

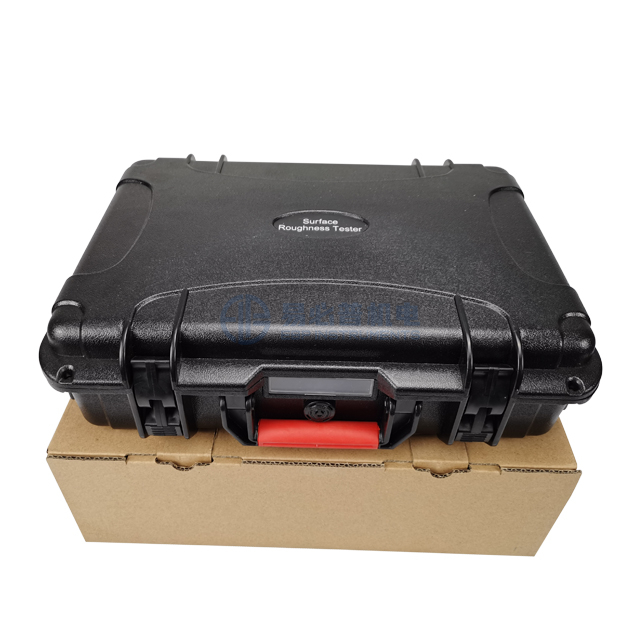

| Libro de instrucciones | 1 pieza |
