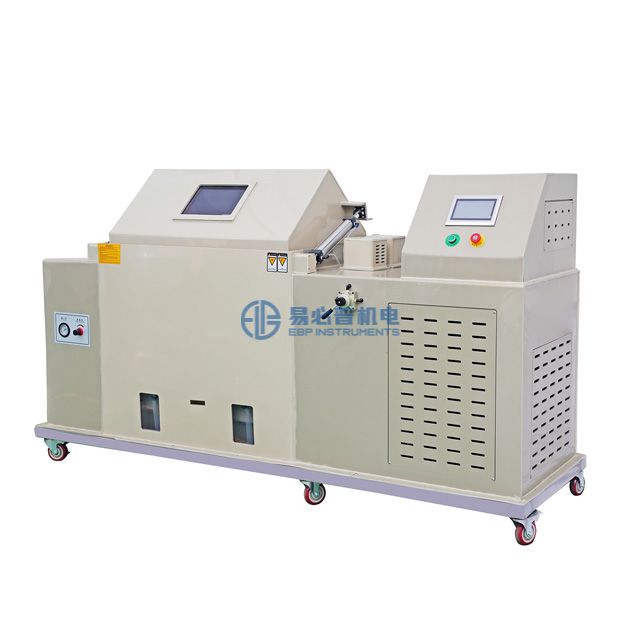

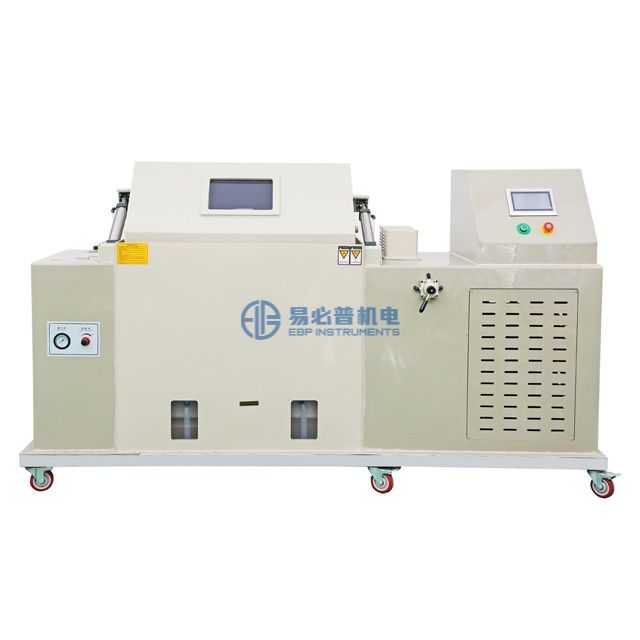

Cámara de prueba de niebla salina compuesta | Máquina de prueba de corrosión NSS, CASS y ACSS

Tamaño de la cámara interior

1200 *1000 *700 mm (largo*ancho*alto),  840L

Espacio de trabajo eficiente: 120L

Tamaño exterior

2700*1480*1580 mm (largo*ancho*alto)

Peso de la máquina

Alrededor de 160 kg

Capacidad de carga máxima de la cámara.

Alrededor de 100 kg

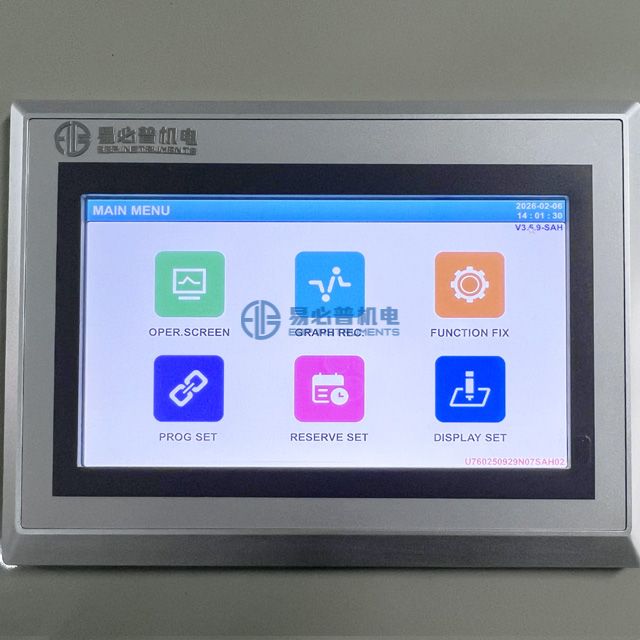

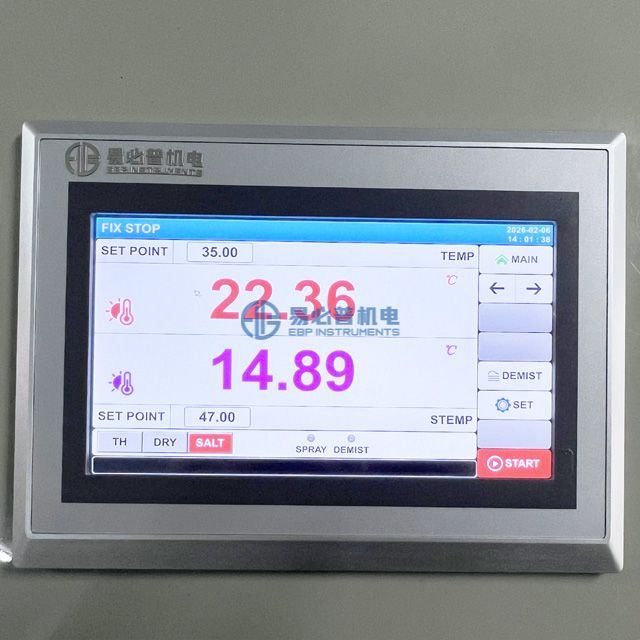

Control de pantalla táctil con programa.

Pantalla táctil a color de 7'', compatible con los idiomas chino e inglés;

Puede controlar la temperatura y la humedad, la niebla salina y el secado.

Puede configurar un programa de 120 grupos, cada programa de grupo puede configurar de 1 a 99 pasos

Resolución de pantalla

Temperatura: 0,01 ℃; Tiempo: 0,1 min; Humedad: 0,1% HR

Rango de ajuste

Ajuste de acuerdo con el rango de temperatura de funcionamiento del equipo (límite superior +5 ℃, límite inferior -5 ℃).

Rango de temperatura

0 ℃ -60 ℃; Medida de temperatura mediante resistencia de platino tipo PT100.

Rango de humedad

30–98 % de humedad relativa

Precisión de control

Resolución de temperatura: 0,01 ℃;  Resolución de humedad: 0,1% R.H;

Desviación de temperatura: ±1,0 ℃;  Desviación de humedad: ±2%RH;

Uniformidad de temperatura: ±2℃;  Uniformidad de la humedad: ±3%RH;

Fluctuación de temperatura: ±0,5 ℃;  Fluctuación de humedad: ±2%RH

sistema de control

Controlador programable con pantalla táctil LCD, interruptor de encendido, luz indicadora de pulverización, luz indicadora de operación, luz indicadora de falla, interfaz de comunicación RS-232, USB, Ethernet.

Tasa de calentamiento

RT→+65℃ ≤ 60 min;  TA→+0℃ ≤ 30 min

Sistema de calefacción

1) Cámara de mezcla: Emplea un calentador de aleación de titanio y un potente ventilador de circulación para la circulación del aire. P.I.D. (Power I.D.) el control de la salida de calefacción logra el equilibrio de temperatura.

2) Cámara de prueba: Utiliza elementos calefactores de aleación de titanio para calentar el aire directamente. P.I.D. El control de la potencia de calefacción logra el equilibrio de temperatura.

3) Tanque de presión: Emplea elementos calefactores de aleación de titanio para calentar agua. El aire comprimido entra en el agua caliente y se desborda en forma de burbujas. P.I.D. El control de la potencia de calefacción mantiene una temperatura constante y produce gas de pulverización puro.

Sistema electrico

Disyuntor de alimentación principal, controlador, tablero de distribución, ventilador de refrigeración, protector contra sobrecalentamiento; Entrada de energía: Termómetro de resistencia de platino

Modo de control del sistema eléctrico.

Control PID anti-saturación integral

Control de temperatura equilibrada BTC (equipo de prueba de temperatura)

Control equilibrado de temperatura y humedad BTHC (equipo de prueba de temperatura y humedad)

Sistema de circulación de aire

Con una cámara de aire incorporada y un ventilador de circulación de acero inoxidable, el aire sale uniformemente a través del conducto de aire mediante compuertas y difusores, distribuyendo la temperatura y la humedad equilibradas en la cámara de acondicionamiento al espacio de prueba, logrando así el propósito de un control uniforme de la temperatura y la humedad.

sistema de armonía

Humidificador, deshumidificador, calentador, ventilador de circulación, dispositivo de drenaje, dispositivo de suministro de agua, controlador de nivel de agua, protector contra sobrecalentamiento, dispositivo de combustión antiseco del tubo humidificador, conducto de aire circulante, compuerta.

Sistema de humidificación y deshumidificación.

El sistema utiliza humidificación por vapor, el compresor comienza a deshumidificar y el P.I.D. controlar la tasa de humidificación para lograr el nivel de humedad deseado.

Sistema de suministro de agua

El agua cumple con el estándar de calidad del agua de nivel II del laboratorio analítico nacional, con un contenido de impurezas sólidas inferior a 1 mg/L.

Modo de suministro de agua: Modos de suministro de agua duales automático/manual, con entrada de agua automática y un conjunto estándar de sistema de agua pura.

comunicación de datos

Puerto RS 232, puede mostrar curvas y adquirir datos; Se puede utilizar como sistema de monitoreo y control remoto.

Almacenamiento de datos

Con una tarjeta de memoria interna de 2 GB, los datos experimentales se pueden registrar directamente sin conectarse a una computadora. Los datos y las curvas se pueden imprimir a través de una computadora, lo que facilita su uso.

Boquilla de pulverización

Fabricado con una boquilla de vidrio especial, el volumen y el ángulo de pulverización son ajustables.

Dispositivo de pulverización

Configure la función de pulverización automática según el programa. El volumen de pulverización se puede ajustar ajustando la altura de la torre de pulverización.

Método de desempañamiento

Configure la función de desempañado automático según el programa; Se introduce aire comprimido en la cámara y luego se expulsa la niebla interior, desempañando rápidamente el aire.

Modo de trabajo cíclico

La máquina funciona utilizando un modo de control separado seco/húmedo y de pulverización de sal. El control inteligente de señal horaria TS permite realizar pulverizaciones periódicas o continuas, logrando el funcionamiento automático de los ciclos de secado, humedad y niebla salina.

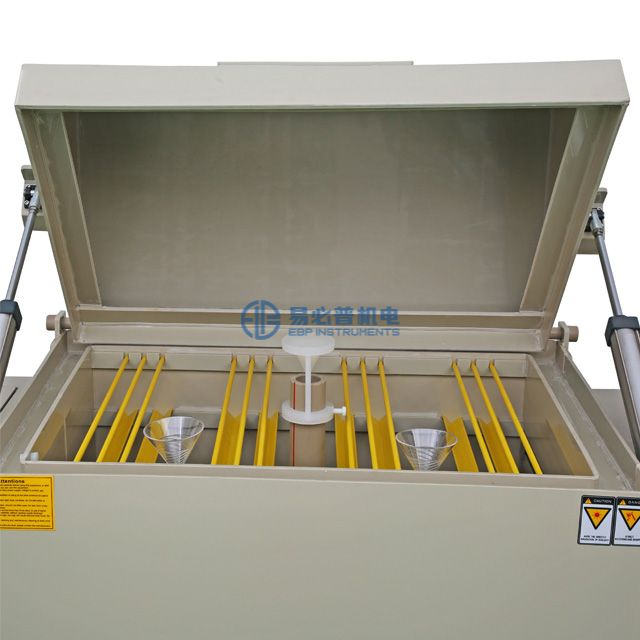

gradilla de muestras

1. La cámara de prueba utiliza una ranura triangular de PVC con un marco de indexación montado en la pared interior, lo que permite ajustar los ángulos de la muestra de prueba. El empañamiento es uniforme en los cuatro lados, lo que garantiza que se pueda colocar una gran cantidad de piezas de prueba.

2. La plataforma de colocación de muestras de placa de PP perforada está ubicada en la parte inferior de la cámara. Las perforaciones espaciadas uniformemente de la plataforma permiten un drenaje rápido del líquido rociado, lo que permite colocar muestras grandes para realizar pruebas.

Más funciones de control

1. Incluye funciones de edición, borrado e inserción.

2. Equipado con 2 juegos de control de salida de señal de tiempo (capaces de controlar la acción ON/OFF del objeto de prueba).

3. Cuenta con 9 conjuntos de configuraciones de parámetros PID.

4. Incluye funciones de omitir y mantener durante la ejecución del programa.

5. Cuenta con memoria de programa de apagado y reinicio y continuación automáticos del programa después de la restauración de energía.

6. Incluye funciones de copia, unión y vinculación de programas, así como funciones de edición de programas, como la edición de títulos de experimentos.

7. Incluye funciones de adquisición, exportación y visualización gráfica de datos.

8. Incluye cálculo automático de PID y control FUZZY.

9. Cuenta con funciones de ajuste de fecha y hora.

10. Alarma de falla y avisos de causa/manejo

11. Protección contra fallas de energía

12. Protección de temperatura límite superior e inferior

13. Función de temporizador de calendario

14. Función de inicio programado

15. Función de autodiagnóstico

16. Función de parada automática

17. Función de bloqueo de botones y pantalla

Control de suministro de gas

Compresor de aire → Aceite primario → Separador de agua → Válvula reductora de presión → Válvula solenoide principal → Separador secundario de agua y aceite → Saturador → Válvula reguladora de presión → Válvula solenoide de pulverización → Boquilla

Nota: El compresor de aire es un artículo de compra opcional.

función de espera

Tiene una función de ahorro de energía en espera y puede ver imágenes en modo de espera.

Función de grabación de curvas

Cuenta con RAM protegida por batería que puede guardar la configuración del dispositivo, los valores de muestreo y los tiempos de muestreo; el tiempo máximo de registro es de 60 días (cuando el período de muestreo es de 1,5 minutos).

Filtro secador

Los filtros secadores importados secan el refrigerante y las impurezas.

refrigerante

Se utiliza el refrigerante R404a, respetuoso con el medio ambiente, con un índice de agotamiento de la capa de ozono de 0.

Función de sugerencias para la resolución de problemas

Cuando la máquina funciona mal, el controlador detecta automáticamente la causa del mal funcionamiento y muestra una imagen de falla y las instrucciones de solución de problemas correspondientes.

Función de seguridad

Función de protección contra fallas de energía

Función de protección de temperatura de límite superior e inferior

Función de protección contra sobrecalentamiento del compresor

Función de protección contra sobrecorriente del compresor

Función de protección contra sobrepresión del compresor

Función de protección contra sobrecalentamiento del ventilador del condensador

Función de protección contra sobrecalentamiento ajustable

Función de protección contra sobrecalentamiento extremo del canal de aire acondicionado

Función de protección contra sobrecalentamiento del ventilador y del motor.

Función de protección contra combustión en seco del elemento calefactor

Función de protección de anomalías en el suministro de agua.

Función de protección de anomalías del drenaje.

Protección contra fugas

Protección contra sobrecargas y cortocircuitos

Función de protección de fase inversa de fallo de alimentación

Material de la cámara

1) Cámara interior: Construida con tablero de polipropileno PP, que ofrece un excelente aislamiento.

2) Cámara exterior: Construida con tablero de polipropileno PP importado, estéticamente agradable.

3) Tapa de sellado de laboratorio: construida con tablero de polipropileno PP, con apertura automática con un solo botón, una ventana de observación transparente y un dispositivo antivaho para una observación clara durante los experimentos. Los bordes de sellado de doble capa garantizan un sellado fuerte.

4) Humidificador/tanque de suministro de agua: Construido con tablero de polipropileno PP, un tanque de suministro de agua/humidificador externo con un indicador de nivel de agua oculto. Se instala un purificador de agua en la entrada para filtrar eficazmente las impurezas del agua.

5) Tanque de Saturación: Construido con tuberías de PP para un óptimo aislamiento y resistencia a la corrosión.

6) Cámara de acondicionamiento: Las cámaras interior y exterior están hechas de metal de titanio, lo que ofrece resistencia a la corrosión, resistencia a la temperatura y una larga vida útil.

7) Material de aislamiento de la cámara de acondicionamiento: Capa aislante de espuma de poliuretano rígida.

8) Base: Construida con canal de acero pintado revestido de plástico PP e incluye ruedas.

9) Conducto de aire: El dispositivo amortiguador sellado especialmente diseñado cambia automáticamente entre prueba de niebla salina y temperatura/humedad.

Ambiente de trabajo

1. Temperatura ambiente: 5–30 ℃; Humedad relativa: ≤85% RH;

2. Lugar de instalación: Terreno plano y sin vibraciones;

3. Equipo: Mantener alejado de fuentes de calor y sustancias inflamables o explosivas;

4. Ubicación de instalación: Evite la luz solar directa y mantenga una buena circulación de aire interior;

5. El sitio de instalación debe estar limpio y no debe instalarse en áreas polvorientas o cerca de salidas de polvo.

Requisitos del entorno de almacenamiento

1. La temperatura ambiente del equipo debe mantenerse dentro del rango de 0 ℃ a +45 ℃.

2. Cuando la temperatura ambiente es inferior a 0 ℃ (si el equipo va a estar apagado por un período prolongado), se debe drenar toda el agua restante en el equipo para evitar que el agua en las tuberías se congele y dañe las tuberías.

Requisitos del sitio de instalación

El terreno es plano, bien ventilado y libre de gases y polvos inflamables, explosivos o corrosivos; no hay fuentes de radiación electromagnética fuerte cerca; la capacidad de carga del terreno no es inferior a 600 kg/m²; Se proporciona espacio de mantenimiento adecuado alrededor del equipo.

R: No menos de 400 mm.

B: No menos de 400 mm.

C: No menos de 1000 mm

1

Controlador de temperatura y humedad.

youyi

1 juego

2

Compresor

Japón Sanyo

1 unidad

3

Dispositivo para secar y filtrar.

Emerson, Estados Unidos

1 pieza

4

extractor de aceite

Emerson, Estados Unidos

1 pieza

5

Boquilla de pulverización

orden

2 piezas

6

Concha de caja

Tableros de PVC de 8 mm importados del sur de Asia; soldado con métodos caseros.

1 unidad

7

Caja interior del gabinete

Tablero de PVC importado del sur de Asia, soldado y fabricado internamente, espesor 8 mm

1 unidad

8

Sala de Armonización

Aleación de titanio de fabricación propia

1 unidad

9

Evaporímetro

Taiwán Yongqiang

1 unidad

10

Condensador

Taiwán Yongqiang

1 unidad

11

tubo de cobre

Producción nacional, alta calidad.

Lote 1

12

ventilador

autocontrol

1 página

13

Limitador de temperatura

Corea del arco iris

2 piezas

14

Motor de sala armonizadora

Taiwán Yutian

2 unidades

15

Impulsor de cámara de armonización

Taiwán Yutian

2 piezas

16

Tubo calefactor de laboratorio

Hecho a medida (tubo de titanio)

1 pieza

17

Tubo calefactor para la sala de mezclas.

Hecho a medida (tubo de titanio)

Grupo 1

18

Tubo calefactor de humidificación

Hecho a medida (tubo de titanio)

Grupo 1

19

Relé de estado sólido

Taiwán Yangming

3 juegos

20

Medio de enfriamiento

Honeywell, Estados Unidos

5 kilos

21

Electroválvula de refrigerante

Tsurugō japonés

2 piezas

22

Electroválvula de pulverización

Alemania es muy competente.

1 pieza

23

Electroválvula desempañado

Jintong alemán

1 pieza

24

Válvula hidráulica y electromagnética suplementaria

Jintong alemán

1 pieza

25

Electroválvula de drenaje

Jintong alemán

1 pieza

26

contactor de CA

francés schneider

4 piezas

27

Relé de sobrecarga térmica

francés schneider

2 piezas

28

Relé auxiliar

francés schneider

4 piezas

29

Protección de secuencia de fase

gala italiana

1 pieza

30

Dispositivo de medición de temperatura

Hong Kong Baoguang

2 piezas

31

caja de agua

autocontrol

1 pieza

32

Contenedores de agua superiores e inferiores

Autodesarrollado e investigado

2 piezas

33

tubo protector

Producción nacional, alta calidad.

1 pieza

34

Extremo del cable

Producción nacional, alta calidad.

Lote 1

35

Carcasa de alambre

Producción nacional, alta calidad.

6 artículos

36

Ranura para tarjeta PP

Producción nacional, alta calidad.

4 artículos

37

Rueda giratoria universal

Producción nacional, alta calidad.

4 piezas

38

Válvula reguladora de presión

Taiwán Shan Nais

1 pieza
