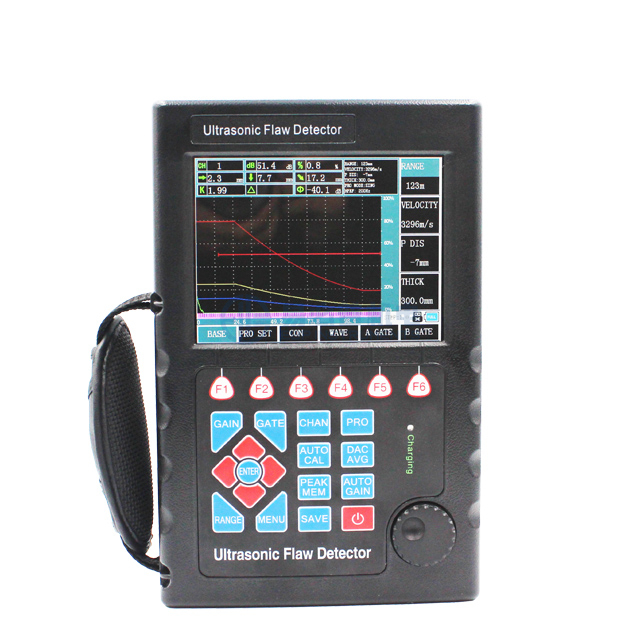

Detector de fallas ultrasónico digital de alta precisión EFD-500

Rango de escaneo (mm): 0 ~ 10000;
Color de alto brillo 5.7 en pantalla de visualización;
Velocidad de sonido del material: 1000 ~ 15000 m / s;
Rango de frecuencia 0.5-20MHz;
Pantalla completa o local; A-SCAN Muestra Freeze y THAW A-Scan Rells;
Método de trabajo: Sonda única (Recibir y Enviar) y Sondas Duales (una para recibir una para enviar)
Estado de Disponibilidad:
  • EFD-500
  • EBP INSTRUMENTS
  • Shanghai, China
  • 300 sets por mes
  • T / T por adelantado
  • 1 juego

Introducción:
El detector de fallas ultrasónicos digitales de alta precisión avanzada puede, fácilmente y sin daños, Detectar, localizar, evaluar y diagnosticar con precisión varios defectos dentro de la pieza de trabajo, como las grietas, soldaduras, poros, orificios de arena, inclusiones, plegables, etc. Se ha aplicado para energía eléctrica, Petroquímico, caldera y recipiente a presión, estructura de acero, militar, aeroespacial, transporte ferroviario, automóvil, maquinaria y otros campos. Es un instrumento esencial para la industria de pruebas no destructiva.


Características:

2.1 Modo de visualización de medición: onda positiva, onda negativa, onda completa y onda de radiofrecuencia;
2.2 Tiene una función de supresión lineal, la inhibición máxima es del 80% de la altura de la pantalla;
2.3 Puede cambiar entre una sola sonda de cristal, una sonda de doble cristal y dos modos de inspección;
2.4 Tiene un ajuste de la puerta y la función de alarma. La posición y el ancho de la puerta se pueden configurar arbitrariamente en la pantalla, y se puede establecer una alarma de onda entrante;
2.5 Quinientos (500) Canales de detección independientes, cada canal establece un conjunto separado de parámetros de prueba, curva DAC;
2.6 Dos modos de visualización con ángulo y valor k;
2.7 La curva DAC se genera automáticamente, y se pueden grabar hasta 10 puntos, con cuatro curvas de desplazamiento ajustables adicionales;
2.8 Curva AVG se genera automáticamente, y se pueden personalizar dos tipos de defectos;
2.9 Función de calibración de la sonda automática;
2.10 con la función de almacenamiento, puede almacenar 100 un barrido, parámetros y curva DAC;
2.11 tiene una función de reproducción de gráficos de almacenamiento, los gráficos almacenados de A-Scan desde el área de almacenamiento y se muestran en la pantalla;
2.12 tiene una función de eliminación para eliminar el contenido especificado (representado por el número de grupo de almacenamiento) desde el área de almacenamiento;
2.13 Función de memoria máxima;
2.14 Freeze y descongelación de funciones con formas de onda y parámetros de inspección;
2.15 con la medición de la ruta de sonido y la función de análisis de frecuencia de eco;
2.16 Función de indicación de estado de energía en tiempo real;
2.17 Compatibilidad con la interfaz de comunicación USB;
2.18 Li-batería, bajo consumo de energía, puede funcionar continuamente más de diez horas
2.19 puede configurar la alarma de zumbador durante la operación
2.20 Luz, conveniente, fácil de operar.

Especificación técnica:

Modelo

EFD-500

Rango de escaneo (mm)

Rango de escaneo (mm): 0 ~ 10000

Grados: 2.5, 5, 10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 2000, 3000, 4000, 5000, 6000, 7000, 8000, 9000, 10000.

Ajuste de la distancia de paso: 1mm

Cambio de pulso (ms)

Shift Pulse (MS): -7 a +9984

Grados: -20, -10, 0.0, 10, 20, 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1500, 2000, 2500, 3000, 3400.

Paso de ajuste: 1 (-7ms ~ 9984ms)

PUNTO CERO PUNTO (MS)

Probe cero punto: 0.0 ~ 99.99

Ajusta el paso: 0.01

Velocidad de sonido de material (M / S)

Velocidad de sonido del material: 1000 ~ 15000

7 velocidades de sonido fijas: 2260, 2730, 3080, 3230, 4700, 5900, 6300

Ajusta el paso: 1

Métodos de trabajo

Sonda única (recibir y enviar)

Sondas duales (una para recibir una para enviar)

Rango de frecuencia (MHz)

0.5 ~ 20

Ajuste de ganancia (DB)

0 ~ 120; Ajuste el paso: 0.2, 1, 2, 4, 6, 8, 10, 20, 50

Inhibición lineal

Altura de la pantalla 0% a 80%, TAMAÑO DE PASO: 1%

Error de linealidad vertical

Error lineal vertical, no más del 3%

Error lineal horizontal

Dentro del rango de escaneo, no más del 0.2%

Margen de sensibilidad de detección de defectos

≥62db

Gama dinámica

≥32db

Alarma

Alarma de onda entrante

Pantalla de visualización

Color de alto brillo 5.7 en pantalla

Área de visualización A-SCAN

Pantalla completa o local; A-Scan muestra Freeze y THAW A-Scan Rells

Canal de detección de defectos

300

Almacenamiento de datos

500 gráficos A-Scan

Interface de comunicación

USB

Unidades de medida

Mm

Adaptador de corriente

Entrar 100v ~ 240V / 50Hz ~ 60Hz; Salida 9V / 1.5A

Batería

Batería de litio (li) 5000mAh

Temperatura de trabajo (° C)

-10 ~ 50 ° C

Humedad de trabajo (RH)

20% ~ 90%

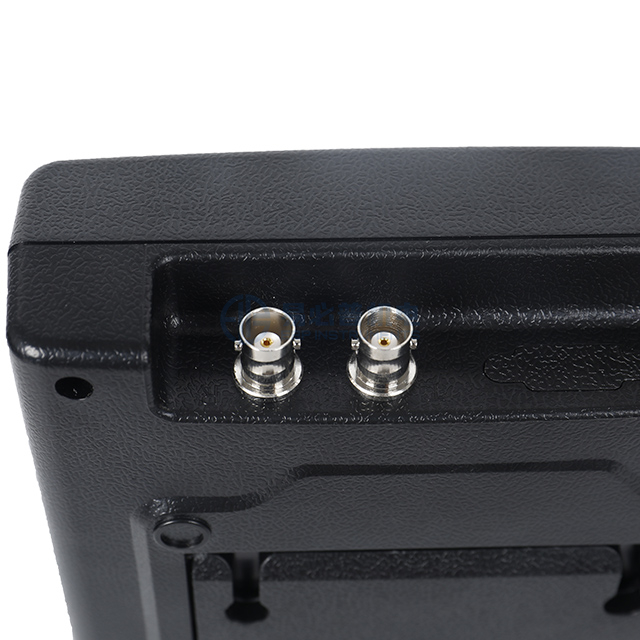

Tipo de interfaz

Bnc

Dimensiones & n / w

220 * 140 * 50mm; 1 kg

Tamaño del paquete & g / w

46 * 38 * 18mm; 5.5kg

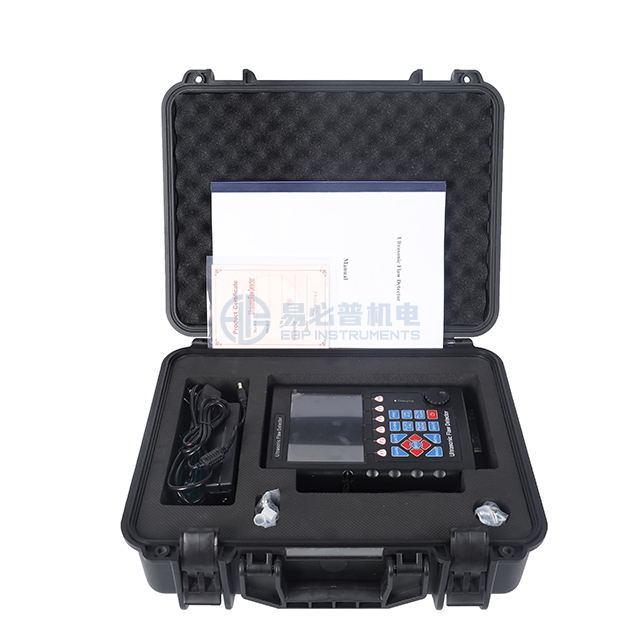

Lista de empaque:


Nombre

Cantidad

1

Unidad principal

1

2

Sonda recta 10mm 2.5MHz

1

3

Probe de ángulo 13x13 K2 2.5MHz

1

4

Cable de conexión de la sonda

2

5

Adaptador de corriente

1

6

Tarjeta de garantía

1

7

Certificado de producto

1

8

Manual de instrucciones

1

9

Software

1

10

Caja de instrumentos

1


Probs opcionales de compra:
El precio de la sonda depende principalmente del tamaño de cristal. Y la frecuencia puede ser elegida por usted mismo en el rango de 0.2MHz - 10MHz. Podemos proporcionar los ángulos generales como 30 °, 45 °, 60 °, 70 °, 80 °


Probe de haz de ángulo

6 × 6,8 × 9,10 × 10, 13 × 13,14 × 16,18 × 18, 20 × 20,20 × 22, 30 × 30

Probe de haz recto (SoftFilm)

Φ6, φ8, φ10, φ12, φ14, φ16, φ20, φ24, φ25, φ30

Probe de haz de elemento dual (SoftFilm)

Φ8, φ10, φ12, φ14, φ20, φ25, φ30,

Sonda de inmersión

Φ10, φ14, φ20, φ25

Sonda llena de agua

Φ20, φ25

Pequeña sonda de ángulo

Φ14, φ20, φ25,18 × 18

Probe de haz recto del elemento dual (SoftFilm)

8 × 9,10 × 12

Sonda de onda de superficie

10x12

Sonda de onda de arrastre

8 × 12,6 × 6

Sonda de pequeño diámetro

5 × 5,5 × 7

Sonda de onda de placa

20 × 30

Probe de ángulo variable

10 × 10,10 × 12
