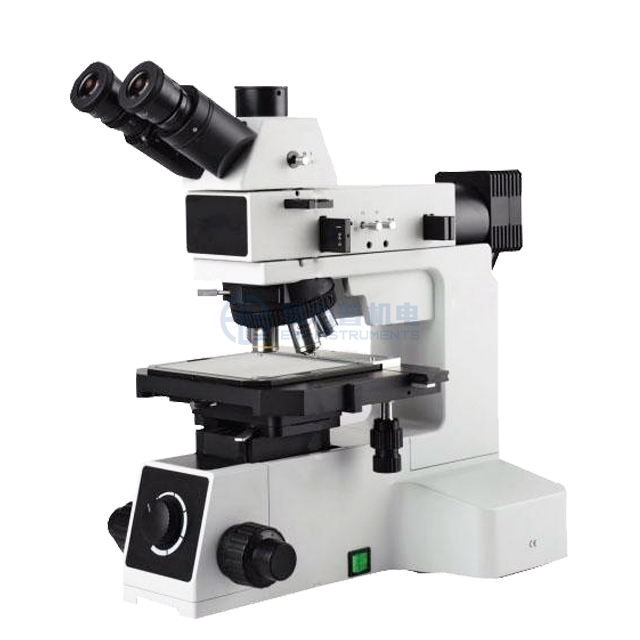

E-4R
EBP INSTRUMENTS
Shanghai, China
90 sets por mes
T / T por adelantado
1 AET
Introducción:
Sistema flexible, excelente rendimiento de imágenes y arquitectura del sistema estable. E-4R Serie Profesional utilizada en pruebas industriales y análisis metalográfico. El mecanismo de funcionamiento según el diseño ergonómico. Eso puede reducir la fatiga máxima durante el uso. El diseño del componente modular puede ensamblar libremente. E-4R campo brillante integrado, Iluminación oblicua, Polarización, interferencia diferencial DIC y otras funciones observadas, Según la aplicación práctica de la selección funcional.
E-4R Puede lograr la gama X, Y direcciones de movimiento de 105 mmx105mm.
El nuevo diseño del objetivo metalúrgico profesional de larga distancia de trabajo, objetivo de alta potencia diseñado con tecnología semi-apócromática.
Bajo una variedad de métodos de observación pueden ser agudos y Imagen microscópica de alto contraste.
Accesorios completos, bien equipados, el sistema se puede combinar de manera flexible con la expansión funcional.
Diseño ergonómico, arquitectura del sistema confiable.
Especificaciones técnicas:
N º de Modelo | E-4R |
Alternativa Método de observación | Campo brillante / iluminación oblicua / polarización / DIC / luz de transmisión |
Sistema óptico | Sistema óptico corregido por color infinito. |
Ocular | Hight Eyepoint Plan Otopiece PL10x / 22 |
Viendo la cabeza | 30 ° Trinocular inclinado trinocular, frecuencia de reflejo, binocular: trinocular = 100: 0 o 50:50 |
objetivo | LMPL INFINITY LWD METALURGICO OBJETIVO 5X, 10X, 20X, 50X |
Muserola | Quintuple invertido (5 orificios) Pieza de la nariz, con ranura DIC |
Escenario | 4 \"Etapa mecánica, rango móvil 105x 105mm, con placa de vidrio, posición derecha X, y rueda de mano en movimiento, la plataforma con interfaz. |
Cuerpo | Sistema coarsial y fino coarra craxial, rango de ajuste grueso 33 mm; Precisión de ajuste fino: 0.001mm, Con el ajuste de ajuste grueso y el ajuste de la opresión. Voltaje ancho incorporado 90V-240V, fuente de alimentación dual producción |
reflexivo sistema de iluminación | Con diafragma de iris y diafragma de apertura, ambos centros ajustables, Con ranura de filtro y ranura de dispositivo polarizante, interruptor vara con oblicuo Encendiendo. Soltero de alta potencia LED 5W, blanco, intensidad de luz continuamente ajustable |
Con diafragma de iris y abertura. diafragma, ambos centros ajustables, Con ranura de filtro y ranura de dispositivo polarizante, interruptor vara con oblicuo Encendiendo. 12v Bombilla halógena de 100W, intensidad de luz continuamente ajustable (Cuándo Seleccionando este grupo de Encendiendo Dispositivos, uso E-6R-TIPO cuerpo del microscopio) | |
Transmisión sistema de iluminación | Soltero de alta potencia LED 5W, blanco, intensidad de luz continuamente ajustable. N.A.0.5 condensador con iris diafragma de apertura |
Este software se puede usar con una variedad de microscopio metalográfico para completar la adquisición, procesamiento, análisis, generación de informes y otras funciones de adquisición de imágenes metalográficas y otras funciones; También hay que ver la biblioteca, la medición geométrica, la impresión de pliegue fijo, la costura de la imagen, el contraste de la imagen, la confocal), los mapas de luz tridimensionales y otras funciones. En comparación con el método manual tradicional, el software de muestra para el análisis de imagen metalográfico, con las siguientes ventajas:
Guarde el sistema de cámara de cuarto oscuro tradicional, directamente con una cámara digital para tomar fotografías, las fotos se pueden guardar o grabar.
Puede compararse en el mapa de la computadora y en la consulta estándar, no lea los libros estándar.
Puede calcular de manera rápida y precisa automáticamente los diversos tipos de microestructura del perímetro, área, eje largo, eje corto, diámetro del círculo equivalente,
La relación de aspecto, el porcentaje de área y otros parámetros de forma geométrica, que el método de cálculo manual anterior, ha mejorado enormemente.
Se pueden aplicar estándares metalográficos cuantitativos para calcular automáticamente el nivel, el nivel de resultados para permitir la intervención humana.
Puede generar automáticamente el informe de inspección de documentos electrónicos, el informe se puede guardar como Word, Excel, PDF y otros documentos.
Todo el proceso de inspección está completo en la computadora, para lograr un impulso de oficina, mejorar enormemente el nivel de información empresarial.
Análisis metalográfico:
El software incluye ocho categorías principales, más de 100 estándares de inspección (incluidos GB, JB, QC / T, NJ, DL, YB, TB / T, ISO, ASTM, JIS, etc.), más de 600 módulos de análisis de imágenes metalográficos, Los estándares cubiertos son:
comúnmente utilizado: incluyendo Tamaño de grano, inclusiones no metálicas, capa de descarburización, análisis cuantitativo metalográfico, área de fase.
hierro fundido: Incluye hierro dúctil, hierro fundido gris, análisis de hierro fundido de grafito vermicular.
acero: Incluye acero inoxidable, acero de herramientas, todo tipo de acero al carbono, todo tipo de análisis de acero de aleación.
Metales y aleaciones no ferrosas.: Incluye aleación de aluminio, aleación de magnesio, aleación de cobre, análisis de aleaciones de titanio.
Vehículos y motores.: Todos los tipos de vehículos, engranajes, análisis de motores y accesorios.
Estándares de la industria eléctrica.
Otro: hay metalurgia en polvo, enseñanza de metallografía.
ASTM, DIN, JIS y otros estándares exteriores.
