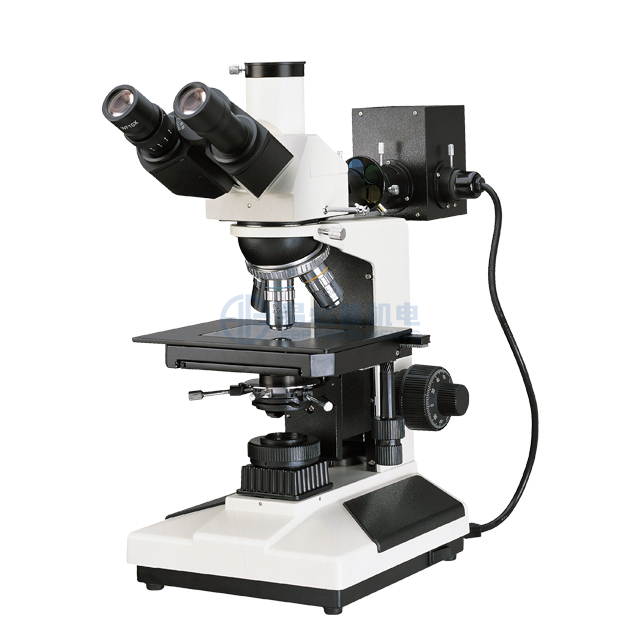

Microscopios compuestos metalúrgicos reflejados y transmitidos

Luz reflejada + iluminación de transmisión + polarizadora;
Incluyendo puerto de fotografía, puede trabajar con cámara y computadora;
Ampliación 50x / 100x / 400x / 600x (1000x Compra opcional);
Cuádruple (4 orificios) Rodamiento de bolas hacia atrás interior Pieza de la nariz
Estado de Disponibilidad:
  • E-7500
  • EBP INSTRUMENTS
  • Shanghai, China
  • 300 sets por mes
  • T / T por adelantado
  • 1 juego

Características:

▲   Con los objetivos acromáticos del plan con una distancia de trabajo larga (sin copa) y oculares de campo ancho, pueden obtener imágenes claras y amplia Campo de vista.

▲   Sistema de enfoque coarse / fino coarraxial, con parada ajustable y superior de tensión, división mínima de enfoque fino: 2 μm.

▲   Lámpara halógena 6V20W, control ajustable.

▲   Trinocular, puede cambiar para observar normalmente o para observar la polarización, puede enviar el 100% de la luz a los oculares binoculares o al Puerto superior.

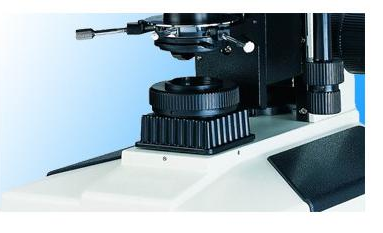

microscopio de transmisión

Sencillo INTRODUCTION:

La serie E-7500, los microscopios metalúrgicos reflejados y transmitidos son adecuados para observar superficies de objeto no transparente o objeto transparente. Están equipadas con un iluminador vertical y un iluminador transmitido, planifican objetivos acromáticos con una larga distancia de trabajo (sin vidrio de cubierta), oculares de campo ancho y un dispositivo polarizador establecido en trinoculares. Proporcionan una imagen clara y de alto contraste, un control conveniente. Son los instrumentos ideales en el trabajo de investigación en biología, metalografía, mineralogía, Ingeniería de precisión, electrónica y etc. Son adecuados para la investigación científica, la enseñanza de la demostración en los colegios y la fábrica.


Especificaciones técnicas:

Modelo

E-7500

Ocular

Campo amplio Wf10x (Φ18mm)

Objetivo

Planee objetivos acromáticos con larga distancia de trabajo (sin copa) PL 5x / 0.12

Planificar objetivos acromáticos con larga distancia de trabajo (sin copa de vidrio) Pl l10x / 0.25

Planificar objetivos acromáticos con larga distancia de trabajo (sin copa de vidrio) Pl l40x / 0.60

Planificar objetivos acromáticos con larga distancia de trabajo (sin copa de vidrio)

Pl l60x / 0.75 (primavera)

 100x para la compra opcional

TUBO DE EYECOS

Trinocular, 30 ° inclinado, (polarizador incorporado para conmutación)

Sistema de iluminación EPI

6V 20W, lámpara halógena, ligereza ajustable

Iluminación vertical con diafragma de campo, Diafragma de apertura y polarizador, (Amarillo, Azul, Verde) Filtro y filtro helado

Sistema de enfoque

Coarsial coarra / Sistema de enfoque fino, con parada ajustable y superior de tensión, división mínima de enfoque fino: 2 μm.

Sistema de iluminación de transmisión.

Condensador de abbe Na.1.25 Bastidor y piñón ajustable

Filtro azul y filtro helado

Colector de luz para lámpara halógena

Lámpara halógena 6V20W, brillo ajustable

Muserola

Cuádruple (4 hoyos) Bola hacia atrás rodamiento interno de localización

Escenario

Doble capa mecánica (tamaño: 185mm X 140mm, Moviente rango: 75mm X 50mm)

Dimensión

200 x 341 x 417mm


software de microscopio de metallografía


Este software se puede usar con una variedad de microscopio metalográfico para completar la adquisición, procesamiento, análisis, generación de informes y otras funciones de adquisición de imágenes metalográficas y otras funciones; También hay que ver la biblioteca, la medición geométrica, la impresión de pliegue fijo, la costura de la imagen, el contraste de la imagen, la confocal), los mapas de luz tridimensionales y otras funciones. En comparación con el método manual tradicional, el software de muestra para el análisis de imagen metalográfico, con las siguientes ventajas:

Guarde el sistema de cámara de cuarto oscuro tradicional, directamente con una cámara digital para tomar fotografías, las fotos se pueden guardar o grabar.

Puede compararse en el mapa de la computadora y en la consulta estándar, no lea los libros estándar.

Puede calcular de manera rápida y precisa automáticamente los diversos tipos de microestructura del perímetro, área, eje largo, eje corto, diámetro del círculo equivalente,

La relación de aspecto, el porcentaje de área y otros parámetros de forma geométrica, que el método de cálculo manual anterior, ha mejorado enormemente.

Se pueden aplicar estándares metalográficos cuantitativos para calcular automáticamente el nivel, el nivel de resultados para permitir la intervención humana.

Puede generar automáticamente el informe de inspección de documentos electrónicos, el informe se puede guardar como Word, Excel, PDF y otros documentos.

Todo el proceso de inspección está completo en la computadora, para lograr un impulso de oficina, mejorar enormemente el nivel de información empresarial.


Análisis metalográfico:

El software incluye ocho categorías principales, más de 100 estándares de inspección (incluidos GB, JB, QC / T, NJ, DL, YB, TB / T, ISO, ASTM, JIS, etc.), más de 600 módulos de análisis de imágenes metalográficos, Los estándares cubiertos son:

comúnmente utilizado: incluyendo Tamaño de grano, inclusiones no metálicas, capa de descarburización, análisis cuantitativo metalográfico, área de fase.

hierro fundido: Incluye hierro dúctil, hierro fundido gris, análisis de hierro fundido de grafito vermicular.

acero: Incluye acero inoxidable, acero de herramientas, todo tipo de acero al carbono, todo tipo de análisis de acero de aleación.

Metales y aleaciones no ferrosas.: Incluye aleación de aluminio, aleación de magnesio, aleación de cobre, análisis de aleaciones de titanio.

Vehículos y motores.: Todos los tipos de vehículos, engranajes, análisis de motores y accesorios.

Estándares de la industria eléctrica.

Otro: hay metalurgia en polvo, enseñanza de metallografía.

ASTM, DIN, JIS y otros estándares exteriores.
