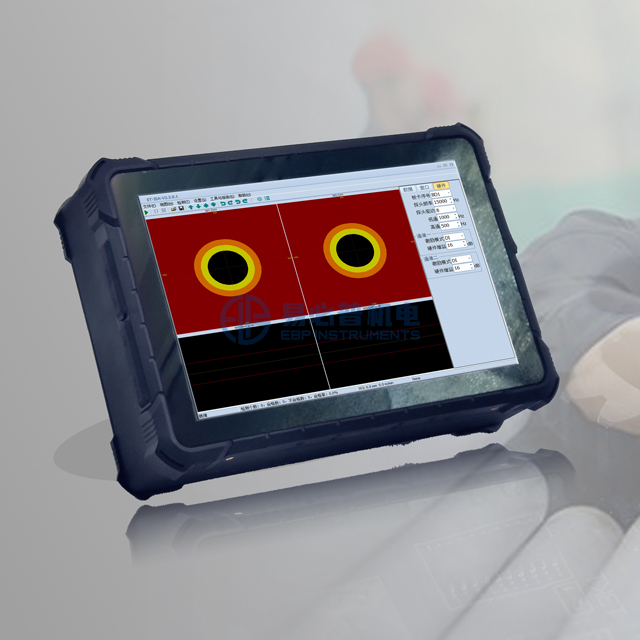

Prueba portátil de corriente de Foucault digital para detección de fallas en intercambiadores de calor

Pantalla Color Táctil Capacitiva Capacitiva 10.1 pulgadas, Fácil Operación;
Canales de detección: 1-8;
Formación automática del informe de prueba;
Tiene la función de equilibrio digital rápido;
La señal de corriente de EDDY se puede reproducir y ampliar para medir la amplitud, la fase y el valor digital de los defectos;
Estado de Disponibilidad:
  • EFD-EC100

  • EBP INSTRUMENTS

  • Shanghai, China

  • 300 sets por mes

  • T / T por adelantado

  • 1 juego

Características:

1) EFD-EC100 Serie de detector multicanal con características digitales, inteligentes, altamente integradas, el sistema integra un canal independiente 1-8 (canal para opcional Compra) Sistema de detección de corriente de EDDY.

2)   Tiene una poderosa capacidad de detección, características experimentales, buena estabilidad, baja ruido, al tiempo que expandía una variedad de aplicaciones prácticas. El sistema utiliza la tecnología informática más avanzada, la tecnología de procesamiento digital DSP, la investigación de tecnología FPGA y el diseño de desarrollo. Al mismo tiempo, el sistema tiene una potente capacidad de salida de datos, escalabilidad, las actualizaciones de software pueden ser gratuitas, puede conectar la mayoría de los sistemas de automatización del mundo, según la plataforma de detección del sistema, las señales de detección y los datos se pueden lograr de muchas maneras de compartir , adquisición de datos, producción, análisis, almacenamiento, lectura y otras funciones en todo el procesamiento inteligente

3) Potentes funciones de software Guardar parámetros, almacenamiento de datos, análisis de informes, estadísticas y otras funciones.

4) Puede ser flexible, personalización rápida de varios tipos de sonda de detección de alto rendimiento, rentable (tipo de punto, plano, desgaste, desgaste, clasificación y escáneres giratorios).

5) La operación del instrumento es una configuración simple, razonable, intuitiva y flexible de varias funciones de detección.

6) Una frecuencia más amplia puede detectar cualquier pieza de trabajo de metal sólido.

7) Módulo opcional de clasificación de material de 8 frecuencia, el software puede mostrar una interfaz de clasificación de frecuencia de un solo canal 8, software de monitoreo estadístico de calificación opcional.

8) El sistema puede ser ampliamente utilizado en energía nuclear, petroquímica, metalurgia, enseñanza universitaria, automatización, fabricación de piezas de automóviles, todo tipo de laboratorios, etc.

9) Un interruptor rápido para chino / inglés, pero también personaliza rápidamente el paquete de varios idiomas.


Especificaciones técnicas

1) Canales de detección: 1-8 (escalable según sea necesario).

2) Pantalla Color Táctil Capacitiva Capacitiva 10.1 pulgadas.

3) Rango de frecuencia: 5 Hz ~ 12 MHz, ajustable continuamente, 2-4 frecuencia seleccionable independiente, una unidad de mezcla múltiple;

4) Rango de ganancia: 0.0dB ~ 99.0dB continuamente ajustable, paso: 0.1dB;

5) Relación de ganancia: (x / y) 0.1 ~ 10.0

6) SNR ≥ 10dB (hasta 30dB) ;;

7) Rotación de fase: 0 ~ 360 ° ajustable continuamente, paso: 1;

8) Nivel de la unidad de sonda ajustable (excitación): 1 ~ 16 ;

9) Factor de filtrado: 0-30000

10) Rango de detección ajustable, la medición máxima: 10 ~ 10000, Paso 1

11) Factor de amplificación de hardware: 1dB ~ 39.9db, continuamente ajustable, paso: 1dB;

12) Varios modos de excitación: DP / DI; Se pueden configurar las sondas diferenciales, absolutas y diversas personalizadas.

13) Función de alarma anormal de la sonda (opcional según el modelo)

14) Tiene la función de equilibrio digital rápido;

15) El modo de visualización de la línea sólida y la línea oculta es flexible y opcional;

16) COEFICIENTE DE PANTALLA OCULTADA: 1-400;

17) Filtrado digital: PASO BAJO (0HZ-2000Hz) y PASS High-Pass (0Hz-2000Hz); Adopte \"Filtrado digital digital\" único para suprimir efectivamente las señales de interferencia de campo y garantizar la precisión y la estabilidad de la detección;

18) Estabilidad: 16 horas ≤ 2db;

19) Tiene la función de cortar las señales de extremo y cola y controlar efectivamente el área ciega al final del extremo (soportado por dispositivos periféricos);

20) El tiempo de alarma es de 10ms-6000ms;

21) La tasa de juicio que falta es inferior al 0%, y la tasa de error de error es inferior al 1%;

22) Selección flexible de reloj interno y externo (opcional);

23) Alarma de software / hardware en tiempo real, múltiples modos de ventana de alarma (redondos, cuadrados, con forma de ventilador, personalizada), con funciones de alarma y alarma,;

24) Ajuste de amplitud no igual y área de alarma de fase asimétrica;

25) varios modos de visualización: impedancia, base de tiempo, exploración A / B, clasificación de 8-frecuencia, pantalla analógica 3D (opcional de acuerdo con el modelo);

26) Puede almacenar una gran cantidad de programas y datos de prueba;

27) La señal de corriente de EDDY se puede reproducir y ampliar para medir la amplitud, la fase y el valor digital de los defectos;

28) Selección de fondo de sistema de coordenadas rectangulares y sistema de coordenadas polares;

29) Formación automática del informe de prueba (incluida la cantidad de detección, el personal de prueba, los parámetros de prueba, el número calificado y el número no calificado, etc.) (Se requiere soporte periférico);

30) Un interruptor clave entre los lenguajes operativos chinos e inglés, sin la instalación adicional de sistema operativo y la ayuda en línea;

31) Temperatura de trabajo: 0 ~ ~ + 45 ℃, temperatura de almacenamiento: - 20 ℃ ~ + 50 ℃, humedad relativa: ≤ 85%;

32) Puede mostrar el diagrama de la sección de la tubería en servicio, el número de línea del tubo inspeccionado y la señal de prueba de la corriente de EDDY (opcional);

33) El dibujo transversal de la tubería se califica para formar el diagrama de contorno de las pruebas de corriente de EDDY de la tubería en servicio (opcional);

34) Las estadísticas jerárquicas de los resultados de las pruebas (pantalla de la tabla y el histograma) son convenientes para el análisis acumulativo de los resultados de las pruebas (módulo opcional);

35) Sistema de análisis de datos opcional (opcional);

36) Calendario automático y visualización de tiempo;

37) Entorno de trabajo: Fuente de alimentación: AC 220V / 110V; Temperatura de trabajo: - 10 ℃ - + 45 ℃, humedad relativa: ≤ 85%;

38) La batería puede funcionar continuamente durante 6h (según el entorno de trabajo).

39) Dimensión y peso exterior: 280 * 190 * 70mm (L * W * H), Peso: <2.5kg.


Áreas de aplicación

Energía nuclear, energía eléctrica, petróleo, industria química, metalurgia y otras pruebas en servicio, enseñanza en colegios y universidades, varios laboratorios, equipos especiales y otras industrias.


CINSTRUCCIONES DE ONFIGURACIÓN

◆ Host: un probador de corriente de eddy digital inteligente multifuncional

◆ Sonda y accesorios: se puede personalizar de acuerdo con el material, la especificación y la forma del usuario.

◆ Bloque de prueba estándar (opcional o personalizado)

◆ Módulo de control automático (opcional)

◆ Manual de operación: una copia

◆ Tarjeta de garantía: una copia

◆ Lista de productos: una copia
