Etapa motorizada macro automática de la máquina de prueba de la dureza de Vickers XY

Fuerza de prueba de Evick-5XY: 0.3kg (2.94n), 0.5kg (4.9n), 1 kg (9,8N), 2 kg (19.6n), 3 kg (29.4n), 5 kg (49n);
Fuerza de prueba de Evick-10XY: 0.3kg (2.94n), 0.5kg (4.9n), 1 kg (9,8N), 3 kg (29.4n), 5 kg (49n), 10 kg (98N);
Fuerza de prueba de Evick-30XY: 1kg (9.8n), 3 kg (29.4n), 5 kg (49n), 10 kg (98N), 20 kg (196n), 30 kg (294n);
Evick-50XY Force de prueba: 1kg (9,8N), 5 kg (49n), 10 kg (98N), 20 kg (196n), 30 kg (294n), 50 kg (490n);
Con la computadora, el software y la cámara, en la máquina pueden hacer que la medición y el análisis funcionen directamente;
La tabla de trabajo XY motorizada, ajuste los puntos de prueba La máquina de ruta se probará automáticamente;
Generar informe de prueba automáticamente en formato Excel o Word;
Con escala de dureza de Vickers y escala de dureza de Knoop;
Diseño de ruta óptica dual, puede trabajar con computadora y cámara;
La función de conversión de dureza, de HV puede convertir a HRA, HRB, HRC, HBW, HK, etc.
Siga la norma ASTM e ISO
Estado de Disponibilidad:
  • Evick-50XY
  • EBP INSTRUMENTS
  • Shanghai, Shenzhen, Ningbo
  • 60 sets por mes
  • TT por adelantado
  • 1 juego

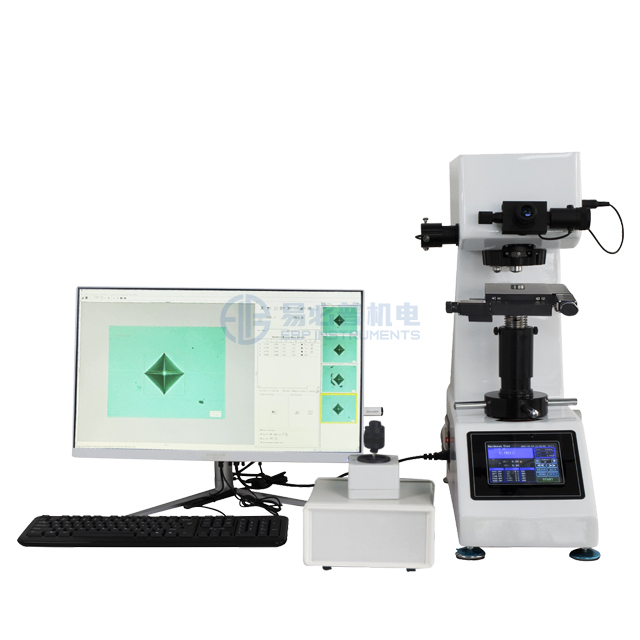

El probador de dureza de Vickers semiautomáticos de Evick está integrado con varias tecnologías nuevas, como imágenes ópticas, desplazamiento mecánico, control electrónico, imágenes digitales, análisis de imágenes, procesamiento de computadora, etc. Controla el probador de dureza de Vickers y la tabla de prueba automática por la computadora, y muestra la imagen de sangría en la pantalla de la computadora. Por medio de la lectura automática y la lectura manual, mide con precisión la dureza de HV, la profundidad de endurecimiento, el grosor de la película, la distancia entre dos puntos de los metales y algunos materiales no metálicos y varias películas. También puede disparar la morfología de la superficie metálica y tomar la impresión de tasas fijas, etc. Este sistema se rompe a través del método de prueba tradicional, realiza la prueba de dureza de Semi Automático, alta precisión, alta repetibilidad, y es el equipo importante para el análisis de materiales.


Parámetros de la máquina

Modelo

EVICK-5 / 10/30 / 50XY


Escala de dureza y fuerza de prueba

Evick-5XY

HV0.3, HV0.5, HV1, HV2, HV3, HV5


0.3kg (2.94n), 0.5kg (4.9n), 1 kg (9,8N), 2 kg (19.6n), 3 kg (29.4n), 5 kg (49n)


Evick-10XY

HV0.3, HV0.5, HV1, HV3, HV5, HV10


0.3kg (2.94n), 0.5kg (4.9n), 1 kg (9,8N), 3 kg (29.4n), 5 kg (49n), 10 kg (98n)


Evick-30XY

HV1, HV3, HV5, HV10, HV20, HV30


1kg (9.8n), 3kg (29.4n), 5 kg (49n), 10 kg (98n), 20 kg (196n), 30 kg (294n)


Evick-50XY

HV1, HV5, HV10, HV20, HV30, HV50


1kg (9,8N), 5kg (49n), 10 kg (98n), 20 kg (196n), 30 kg (294n), 50 kg (490n)


Escala de conversión

HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HBW

Rango de prueba

5HV - 3000HV

Modo de prueba

Hv / hk

Método de carga

Automático (Cargando / Donde / Descarga)

Torreta

Desplazamiento automático

Salida de datos

Impresora incorporada

Informe de Word o Excel con la tabla de curvas

Lectura de la dureza

VISUALIZACIÓN DE INDISTACIÓN Y MEDICIÓN AUTOMÁTICA EN LA PC

Objetivo lente

10x, 20x

Ocular

10x

Ampliación total

100x, 200x

Max. Medir la longitud

900um a 100x; 150um en 200x

Resolución de ocular

0.125 μm

Unidad de medida mínima

0.01um

Tiempo de permanencia

1- 99S

Fuente de luz

Fuente de luz fría LED (puede ser un uso continuo durante 24 horas, no se puede generar calor. Asegúrese de que el trabajo estable, la vida útil puede alcanzar las 100.000 horas)

Mesa de prueba de X-Y motorizada

Tamaño: 110 × 110mm; Viaje: 50 × 50mm; Resolución: 0.002mm

Espacio de prueba

145mm x 125 mm (altura x profundidad)

Fuente de alimentación

AC220V, 50Hz (110V disponible)

Ejecutar estándar

ISO 6507, ASTM E92, JIS Z2244, GB / T 4340.2


Función de software:

Enlace del sistema:  A través de la interfaz de comunicación, se realiza el vínculo entre el sistema y el probador de dureza.

Enlace de presión:  Al convertir la fuerza de prueba, el sistema percepta el cambio de fuerza de prueba y se muestra en tiempo real.

Enlace de torreta:El software controla el cambio entre el objetivo y el indentador sin control manual.

Enlace de carga:  El software controla la carga sin control manual.

Enlace medidor:  El software controla la torreta, la carga y la lectura directamente al valor de la dureza de Vickers.

Vinculación de la fuente de luz:  Enfoque automático.

Adquisición de imágen:  Visualización en tiempo real de la imagen de la dureza, la tienda y la imagen de impresión.

Medición automática:  Encuentre automáticamente los cuatro vértices de sangría con velocidad rápida y datos precisos, hay muchos algoritmos profesionales para ser adecuados para una indentación diferente. Continuamente e inmediatamente mides a las coordenadas específicas una vez que se carga.

Búsqueda automática de puntos:  El sistema encuentra automáticamente los mejores vértices cerca de los cuatro vértices de la sangría, reducen en gran medida el error humano.

Medición diagonal:Haga clic en la esquina superior izquierda e inferior derecha de la sangría, puede leer el valor de la dureza.

Medición de cuatro puntos:  Haga clic en el punto de cuatro puntos de la sangría y puede leer el valor de la dureza.

Conversión de dureza:De acuerdo con la norma nacional, convierte automáticamente el valor de la dureza entre Brinell, Rockwell, Vickers, Knoop, pantalla en tiempo real.

Informe gráfico:Registro automático de datos de medición, generación automática de curvas de profundidad de dureza, ahorro o impresión de las curvas de profundidad de dureza y todas las mediciones de sangría. Guardar o imprimir

La imagen de sangría y el valor actual de la dureza de indentación. Todos los informes se guardan en el archivo de Word.

Estadísticas de resultados:  Produce los múltiples resultados medidos de las hendiduras por Excel y cuentan automáticamente el número de medición, el valor máximo, el valor mínimo, el valor promedio, la varianza, etc. de la dureza.

Control de vínculo:  A través de la interfaz de comunicación, el sistema percepta los cambios de fuerza de prueba, controla la torreta, las cargas y las lee directamente.

Desplazamiento automático:Equipado con mesa de prueba automática X-Y de alta precisión.

Identificación automática:Tecnología de identificación automática de sangría líder, lee el valor D1 / D2 y HV en 0.3 segundos.

Rendimiento estable:La indentación del pulido no espejo, la luz desigual, no en el centro se puede leer automáticamente.

Funciones poderosas:  Como la lectura manual, la lectura automática, la conversión de dureza, la curva de dureza de profundidad, la imagen de indentación, el informe de imagen y texto.

Fácil de usar:A través de la calibración del bloque de dureza, en línea con los usuarios. hábitos Puede ser normal usado con entrenamiento de medio día.

Lectura automática:  Algoritmo original de lectura automática para leer automáticamente una variedad de sangría con velocidad rápida y alta precisión.

Buena repetibilidad:Es una lectura automática con alta repetibilidad y puede satisfacer el requisito de usuarios profesionales.

Escaneo automático:Puede escanear automáticamente el borde de la muestra y la forma.

Software de medición de indentación de Vickers


Configuración estándar:

Nombre

Cantidad

Nombre

Cantidad

Cuerpo principal del instrumento

1 juego

10X DIGITAL EYO DE MEDICIÓN

1 PC

Diamond Vickers indentster

1 PC

10x, 20x  Objetivo lente

2 PCS

Weights

3/4 PCS

Cámara de 5 millones de píxeles.

1 PC

Tornillo de regulación horizontal

4 piezas

Nivel

1 PC

Fusible 1a

2 PCS

Bloque de dureza

2 PCS

Cable de energía

1 PC

Destornillador

2 piezas

Bloque de dureza

2 PCS

Software de medición

1 PC

Mesa de prueba de cruz motorizada

1 PC

Caja de control de mesa de prueba motorizada

1 PC

Computadora

1 juego

Cable RS232

1 PC

USB SoftDog

1 PC

Cables de control

1 PC

Antipolvo Cubrir

1 PC

Manual de instrucciones de uso

1 copia
