Máquina de detección de rayos X para inspección de calidad de soldadura

1. Introducción:

El sistema de detección de rayos X de placa de acero y piezas de fundición (EXD-200) es el producto de alta tecnología, que unifica la tecnología electrónica de rayos X. El sistema tiene el siguiente punto fuerte, alta velocidad automática, rápida de detección, bajo costo, los datos de detección fáciles de cuidar y la indagación. Es adecuado para la detección de cada tipo de placas de acero o piezas de fundición.

2. El parámetro principal de la gama de aplicaciones y equipos.

El ámbito de aplicación principal de la placa de acero y la pieza de fundición se detectan un producto de detección de inconvenientes. de la siguiente manera: la inspección no destructiva de rayos X en metal no metálico, ligero, el casting, cada tipo de aleación, el recipiente a presión, etc. Defecto de la soldadura del examen principal (grieta, soplado, escoria atrapada, fusión, no penetración y así sucesivamente). Utiliza la tecnología de conversión de frecuencia avanzada, aumenta la detección automática y todo tipo de función de protección: también tiene las características de alta confiabilidad y larga vida útil.

Escriba el panel de instrumentos TX-2 bajo la disposición de la EXD-200, está diseñada de acuerdo con la tecnología madura de los productos similares en el hogar y en el extranjero, que selecciona el procesador de alto rendimiento, el circuito integrado y la parte modular. El elemento clave adopta componentes importados , lo que mejora la confiabilidad del uso a largo plazo, y tiene la función de entrenamiento automáticamente y la función de retraso en el tiempo, que la alta capacidad anti-jamming es adecuada para el trabajo del generador silvestre.

EXD-200  Controlador de la máquina detectando

Peso: 11kg

Medición: 280 * 280 * 170mm

El generador de rayos X fabricado en nuestra fábrica ha realizado la revisión del producto convencional, un volumen más pequeño, el peso más ligero, más razonable en la estructura interna de alta presión. Más información confiable, especialmente calificada para el trabajo de campo.

EXD-200 Detección de la máquina generadora

Método de enfriamiento: enfriamiento de aire forzado

Método de aislamiento: Aislamiento de gas SF6.

Medición: 320 × 320 × 655mm

Peso: 30.2kg

Entorno de trabajo:

Atmósfera: -30 ~ + 40 ℃

Humedad relativa: no superior85%

Nivel del mar: no por encima de 1000 Meter

Voltaje de entrada: 220V ± 10%

Frecuencia entrante: 50Hz

Potencia de entrada: no menos de 3.6kVA

Parámetro principal:

Voltaje de salida (valor máximo KVP): 150 ~ 250KVP

Corriente de diodo de salida (promedio): 5mA

Punto de enfoque del tubo de rayos: 2.0 × 2.0

Ángulo de radiación del tubo de rayos: 40 + 5 °

Distancia focal 600 mm, tiempo de exposición 5 minutos;

TianjinⅲFilm, pantallas de intensificación de dos caras de 0,03;

Condición de desarrollo: 20 ℃ 5 minutos

Grosor de penetración más grande: 40mm

NEGUAZA: ≥1.5

Sensibilidad: <2%

Trabajando 1: 1 5 minutos de trabajo, 5 minutos descansa.

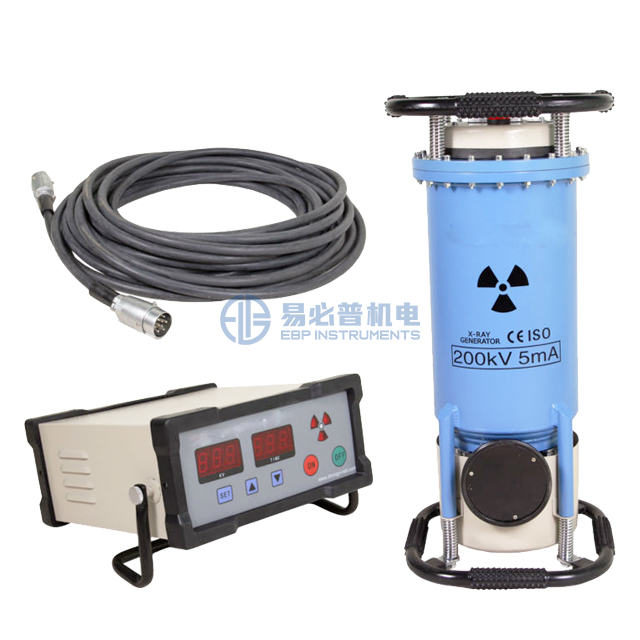

3.Main Detalles de configuración adjunta

3.1 X generador de rayos             1

3.2 Control Unidad               1

3.3 Cable de alimentación               10m

3.4 Cable de conexión         20m
