E-500A
EBP INSTRUMENTS
Shanghai, China
300 sets por mes
T / T por adelantado
1 juego
Introducción:

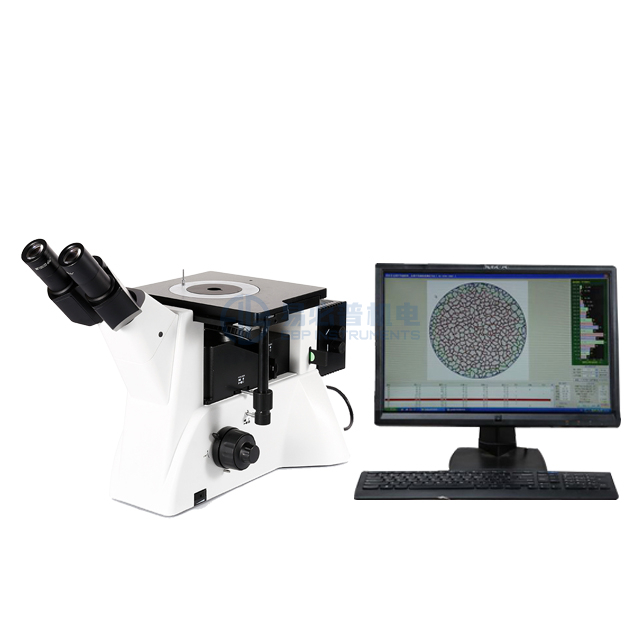

El microscopio metalúrgico invertido de 50x-1000x E-500A está equipado con un excelente diseño de función óptica de UIS y la función de modularización para que el sistema de actualización sea convenientemente y logró la polarización, la observación de campo oscuro.
El cuerpo del marco principal compacto y estable es la realización de la resistencia a los golpes. El diseño ergonómico ideal se adopta en esta unidad y tiene una operación más fácil y un espacio más amplio. Este es un instrumento óptico ideal para la micro observación en la estructura metalográfica y la morfología de la superficie. Es adecuado para la investigación en metalografía, mineralogía, ingeniería de precisión, etc.
Parámetro técnico:
Modelo | E-500A |
Ocular | 10x ancho plan de campo ocular y campo de vista del número de vista es φ22mm, La interfaz del ocular es Ф30mm. |
Objetivo de campo brillante | Pl l5x / 0.12 Distancia de trabajo: 9.70 mm. Pl l10x / 0.25 Distancia de trabajo: 20.2 mm Pl l20x / 0.40 Distancia de trabajo: 8.80 mm. Pl l50x / 0.70 Distancia de trabajo: 3.68 mm. Pl l100x / 0.85 (seco) Distancia de trabajo: 0.40 mm |
Muserola | Quintuplicar / Cinco Agujero (bola hacia atrás que lleva la localización interna) |
Tubo de ocular | Tubo binocular bisagrado, con un ángulo de observación de 45 °, y una distancia de alumnos de 53-75mm. |
Sistema de enfoque | El enfoque coarse / fino coaxial, con tensión ajustable y hacia arriba, la división mínima de enfoque fino es de 2 μm |
Escenario | Tamaño general de la etapa mecánica: 242mmx200mm y rango de movimiento: 30mmx30mm. Tamaño de la etapa giratoria y rotatable: la medición máxima es Ф130mm y la apertura clara mínima es menor Ф12mm |
Iluminación | 6v 30W halógeno y brillo permiten el control. Diafragma de campo integrado, diafragma de apertura y polarizador tipo puller. Equipado con vidrio escarchado y filtros. |
Set de polarización | El analizador puede ser giratorio y tanto polarizador como el analizador pueden moverse la ruta ligera |
Filtrar | Azul, verde, amarillo |
Entorno de operación | l Interior l Altitud: 2000m máx. l Temperatura: 5 ℃ -40 ℃ (41 ℉ -104 ℉) l Humedad: 80% para 31 ℃ (88 ℉) 70% para 34 ℃ (93 ℉) 60% por 37 ℃ (99 ℉) 50% para 40 ℃ (104 ℉) l Contaminación: 2 (Consulte IEC664) |

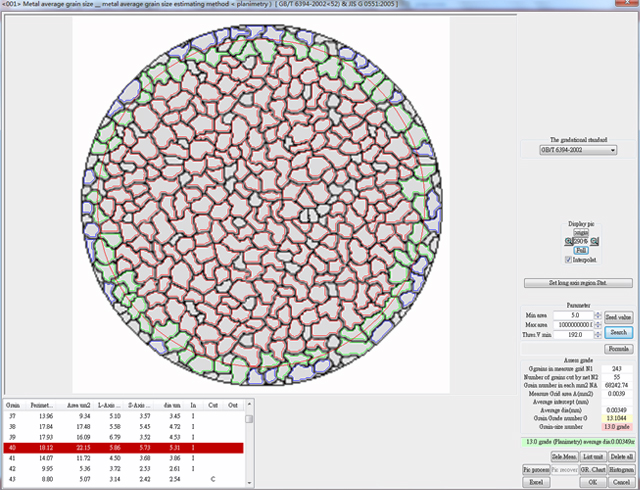

Este software se puede usar con una variedad de microscopio metalográfico para completar la adquisición, procesamiento, análisis, generación de informes y otras funciones de adquisición de imágenes metalográficas y otras funciones; También hay que ver la biblioteca, la medición geométrica, la impresión de pliegue fijo, la costura de la imagen, el contraste de la imagen, la confocal), los mapas de luz tridimensionales y otras funciones. En comparación con el método manual tradicional, el software de muestra para el análisis de imagen metalográfico, con las siguientes ventajas:
Guarde el sistema de cámara de cuarto oscuro tradicional, directamente con una cámara digital para tomar fotografías, las fotos se pueden guardar o grabar.
Puede compararse en el mapa de la computadora y en la consulta estándar, no lea los libros estándar.
Puede calcular de manera rápida y precisa automáticamente los diversos tipos de microestructura del perímetro, área, eje largo, eje corto, diámetro del círculo equivalente,
La relación de aspecto, el porcentaje de área y otros parámetros de forma geométrica, que el método de cálculo manual anterior, ha mejorado enormemente.
Se pueden aplicar estándares metalográficos cuantitativos para calcular automáticamente el nivel, el nivel de resultados para permitir la intervención humana.
Puede generar automáticamente el informe de inspección de documentos electrónicos, el informe se puede guardar como Word, Excel, PDF y otros documentos.
Todo el proceso de inspección está completo en la computadora, para lograr un impulso de oficina, mejorar enormemente el nivel de información empresarial.
Análisis metalográfico:
El software incluye ocho categorías principales, más de 100 estándares de inspección (incluidos GB, JB, QC / T, NJ, DL, YB, TB / T, ISO, ASTM, JIS, etc.), más de 600 módulos de análisis de imágenes metalográficos, Los estándares cubiertos son:
comúnmente utilizado: incluyendo Tamaño de grano, inclusiones no metálicas, capa de descarburización, análisis cuantitativo metalográfico, área de fase.
hierro fundido: Incluye hierro dúctil, hierro fundido gris, análisis de hierro fundido de grafito vermicular.
acero: Incluye acero inoxidable, acero de herramientas, todo tipo de acero al carbono, todo tipo de análisis de acero de aleación.
Metales y aleaciones no ferrosas.: Incluye aleación de aluminio, aleación de magnesio, aleación de cobre, análisis de aleaciones de titanio.
Vehículos y motores.: Todos los tipos de vehículos, engranajes, análisis de motores y accesorios.
Estándares de la industria eléctrica.
Otro: hay metalurgia en polvo, enseñanza de metallografía.
ASTM, DIN, JIS y otros estándares exteriores.
