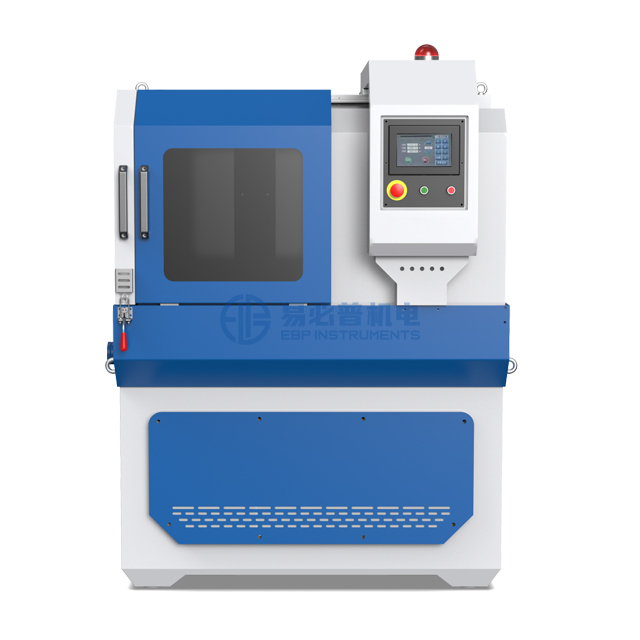

Sierra automática para la preparación de la muestra metalográfica CM-110XYZ CM-130XYZ

1. Control automático y preciso del eje X, Y, Z.
2. Equipado con motor de alta calidad, Schneider Electric y el sistema de control de software Siemens PLC, estos componentes centrales garantizan la calidad.
3. Tiene corte de corte, corte plano, corte de barrido tres modos que pueden ajustar la cantidad de alimento de acuerdo con la dureza del material para lograr el efecto de corte más rápido.
4. Con la lámpara LED, puede aumentar el brillo de la cámara de corte.
5. El sistema de escape puede agotar oportunamente el gas residual generado durante el proceso de corte de la sala de corte.
6. La función de posicionamiento del cursor hace que la ubicación de corte de muestra sea más precisa (opcional).
7. Equipado con una pistola de agua de limpieza, más conveniente para limpiar la mesa de trabajo.
8. Con el control del sistema de pantalla táctil Siemens de 7 ", todos los parámetros y datos de corte pueden funcionar en la pantalla, operación fácil.
9. Sistema de enfriamiento independiente para enfriar la muestra para evitar que la muestra se sobrecaliente y queme el tejido durante el proceso de corte.
10. Velocidad sin paso ajustable 500-3000R/min, adecuada para el corte de precisión de varios materiales.
Estado de Disponibilidad:
  • Cm-130xyz

  • EBP INSTRUMENTS

  • Shanghai, China

  • 30 conjuntos por mes

  • TT de antemano

  • 1 set

La máquina de corte de muestra metalográfica multifuncional de gran capacidad, utilizada principalmente para cortar materiales de muestras metalográficas generales cilíndricas e poligonales e irregulares, como las pestañas, la máquina es una estructura completamente encerrada y un mecanismo de sujeción rápido. La máquina está equipada con una carcasa doble completamente cerrada y un mecanismo de sujeción rápido para garantizar que la muestra se corte con seguridad absoluta. Para evitar el sobrecalentamiento durante el corte y la quema del material de la muestra, la máquina está equipada con un sistema de enfriamiento fuerte, que puede evitar micro quemaduras en la superficie de la muestra al cortar, aumentar la sección transversal de corte, mejorar la tasa de utilización de la rueda de corte y tiene las ventajas de operación fácil, mantenimiento y mantenimiento.

Versión de la máquina: vertical. La máquina está compuesta principalmente de la parte superior (cubierta de seguridad), el medio (marco), la puerta corredera derecha, la puerta con bisagras laterales, el marco inferior (caja eléctrica), las abrazaderas, la pistola de agua enjuagada, el tanque de agua de enfriamiento (independiente).

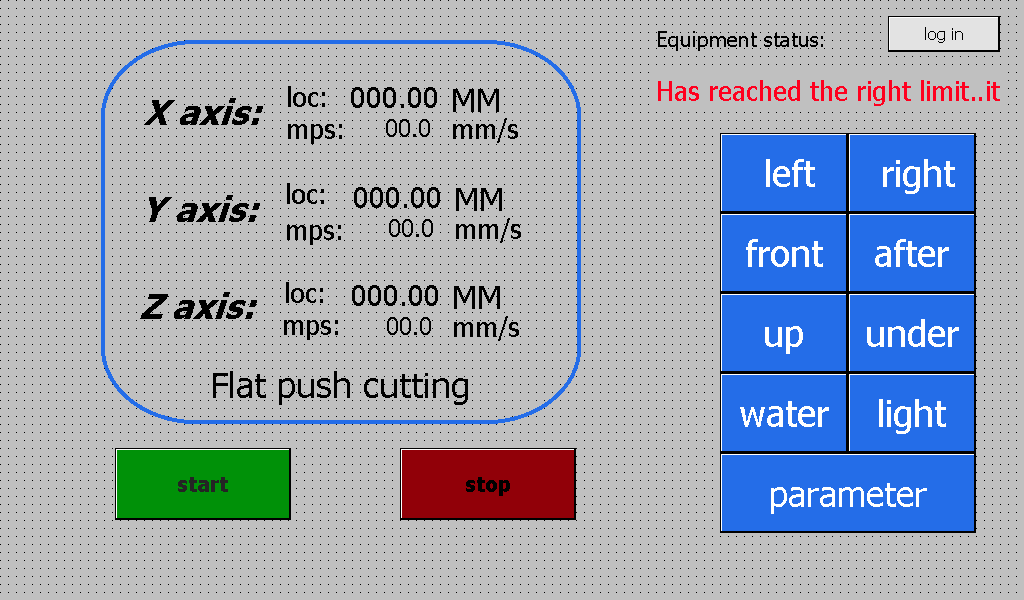

sierra

Características:

1. Control automático y preciso del eje X, Y, Z.

2. Equipado con motor de alta calidad, Schneider Electric y el sistema de control de software Siemens PLC, estos componentes centrales garantizan la calidad.

3. Tiene corte de corte, corte plano, corte de barrido tres modos que pueden ajustar la cantidad de alimento de acuerdo con la dureza del material para lograr el efecto de corte más rápido.

4. Con la lámpara LED, puede aumentar el brillo de la cámara de corte.

5. El sistema de escape puede agotar oportunamente el gas residual generado durante el proceso de corte de la sala de corte.

6. La función de posicionamiento del cursor hace que la ubicación de corte de muestra sea más precisa (opcional).

7. Equipado con una pistola de agua de limpieza, más conveniente para limpiar la mesa de trabajo.

8. Con el control del sistema de pantalla táctil Siemens de 7 ", todos los parámetros y datos de corte pueden funcionar en la pantalla, operación fácil.

9. Sistema de enfriamiento independiente para enfriar la muestra para evitar que la muestra se sobrecaliente y queme el tejido durante el proceso de corte.

10. Adopta la estructura de separación electromecánica para proteger eficazmente la seguridad eléctrica, que tiene un mantenimiento conveniente y una larga vida útil.

11. Equipado con una ventana de observación transparente a prueba de explosión, el estado de corte se puede observar en tiempo real.

12. Con la función de alarma, el motor sobrecargado o la puerta no se cierra bien el sistema se alarmará.

13. Velocidad sin paso ajustable 500-3000R/min, adecuado para el corte de precisión de varios materiales.

14. La estructura de doble apertura de la puerta corredera y la puerta con bisagras puede cargar más convenientemente piezas de trabajo grandes en la posición apropiada, y las piezas de trabajo se pueden enviar a la cámara de corte desde las direcciones superior, frontal e izquierda.

15. La cámara de corte adopta una estructura completamente cerrada y el bloqueo de seguridad se cierra al cortar, lo cual es seguro y confiable.


Especificación:

Modelo

Cm-110xyz

Cm-130xyz

Rueda de corte

Φ350 × 2.5 × φ32 mm

Φ400 × 3.5 × φ32 mm

Sección de corte máximo

Φ110 mm

Φ130 mm

Método de control

Control automático de la pantalla táctil industrial de tres ejes, enlace de 7 pulgadas

Características

Schneider Electric, software Siemens PLC, sistema de escape automático, sistema de alarma, iluminación LED, posicionamiento del cursor

Tamaño de la mesa de corte

128x320 mm (lado derecho); 180x320 mm (lado izquierdo)

Viaje máximo

Aje z: 130 mm; Eje Y: 200 mm; Eje X: 100 mm

Velocidad de rotación

500-3000 rpm

Sistema de control

7 "Pantalla táctil de color, sistema de control de Siemens PLC

Modo de corte

Corte de corte, corte plano, corte de barrido

Velocidad cortante

0.01-1 mm/s (ajustable, cada paso 0.01 mm)

Modo de reestructuración

automático

Motor de alimentación

Motor paso a paso

Sistema de refrigeración

enfriamiento automático de agua 2 canales

Versión a máquina

Vertical

Potencia de entrada

4kw

Voltaje de entrada

Tres fases de cuatro hilos 380V 50Hz

Tamaño de la máquina

1350x1100x1750 mm

Entrega estándar:

Nombre

Especificación

Cantidad

Cuerpo de máquina


1 set

Tanque de agua 80l

Incluido la bomba

1 set

Rueda de corte

Φ350 × 2.5 × φ32 mm

2 pcs

Fluido de corte


1 L

Abrazadera rápida


1 set

Tubería de entrada de agua


1 PC

Tubería de salida de agua


1 PC

Tubo de escape


1 PC

Limpieza de pistola de agua


1 PC

Llave


1 set

Libro de instrucciones


1 PC

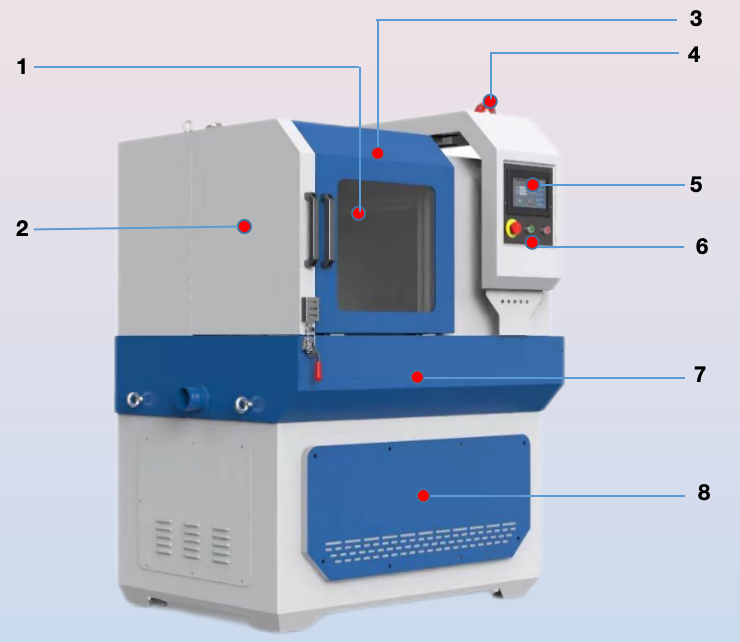

sierra automática

1. Ventana de observación grande    2. Puerta con bisagras        3. Puerta corredera

4. Indicador de alarma      5. Pantalla táctil siemens plc        6. Botón de inicio/parada/parada urgente

7. Marco de la máquina      8. Caja eléctrica
