Microscopio de profundidad de soldadura computarizado E-WD

El software de medición y análisis de profundidad de soldadura se puede personalizar para las formas estadísticas específicas de la empresa de datos, así como funciones personalizadas para el juicio de datos.
Tiene las funciones de medir la profundidad de fusión de la soldadura interna, la profundidad de fusión de la soldadura externa, el ancho de la soldadura interna, el ancho del anillo exterior, la altura residual de la soldadura interna, la altura residual de la soldadura externa, la superposición de la soldadura interna y externa, el desplazamiento central central de soldadura interna, desplazamiento central de soldadura externa, diámetro de porosidad, densidad de agujeros, etc.
Estado de Disponibilidad:
  • E-WD

  • EBP INSTRUMENTS

  • Shanghai, China

  • 300 conjuntos por mes

  • T/t de antemano

  • 1 set

Instrucción

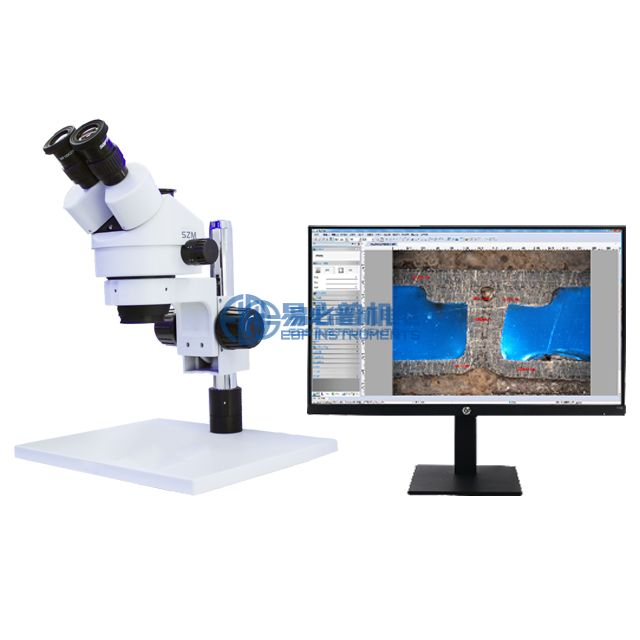

La profundidad de la soldadura computarizada del microscopio de fusión consiste en microscopio óptico y profundidad de soldadura profesional del software de fusión, imágenes claras, anchas, con una larga distancia de trabajo, el mismo objeto puede realizarse continuamente ampliado para observar, puede ser una variedad de soldaduras (articulaciones de tope, Las juntas de ángulo, las juntas de vuelta y las juntas de tipo T y otras juntas con forma) producidas por la profundidad de la fusión de fotografías, edición, medición, ahorro, impresión, etc. Al mismo tiempo, puede observar la forma y el tamaño de la zona afectada por el calor y la zona de soldadura afectada por el calor, y detectar los defectos internos y los defectos de calidad de la soldadura.

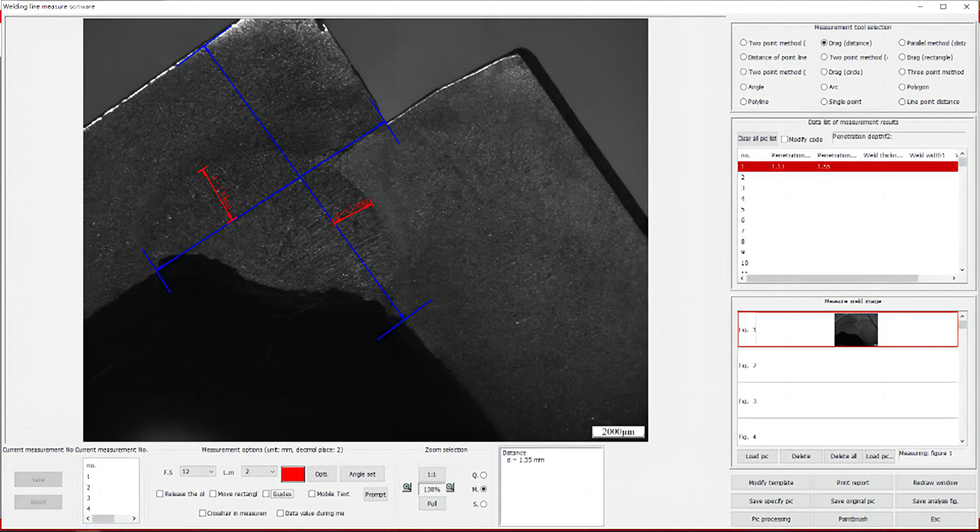

El software de medición y análisis de profundidad de soldadura es un conjunto de software de medición y análisis de profundidad de soldadura desarrollado por nuestra compañía, principalmente para la inspección de calidad de soldadura de costura de acero estructural y de acero inoxidable, aleación de aluminio y otros requisitos de inspección de calidad de soldadura. Tiene las funciones de medir la profundidad de fusión de la soldadura interna, la profundidad de fusión de la soldadura externa, el ancho de la soldadura interna, el ancho del anillo exterior, la altura residual de la soldadura interna, la altura residual de la soldadura externa, la superposición de la soldadura interna y externa, el desplazamiento central central de soldadura interna, desplazamiento central de soldadura externa, diámetro de porosidad, densidad de agujeros, etc. También tiene las funciones de medir y analizar la calidad de la porosidad de soldadura, que puede usarse para la inspección de calidad del acero estructural y el acero inoxidable. Al mismo tiempo, también se puede soldar porosidad, escoria, grietas, no soldados, no fusionados, defectos de borde de mordazas, como la inspección macro-metalúrgica de soldadura. Los datos finales de exportación para generar informes, el software admite los sistemas operativos principales, incluidos Win10, Win11, el software se puede superponer en la imagen del texto, la línea de regla, los gráficos de marcado y otro procesamiento.

El software de medición y análisis de profundidad de soldadura se puede personalizar para las formas estadísticas específicas de la empresa de datos, así como funciones personalizadas para el juicio de datos.


Specificación

Modelo

E-WD

tubo de observación

Cilindro de visualización trinocular, 45 ° de inclinación

Ocular

Punto de ojo alto Campo de vista grande de oculares WF10x/20 mm

Lente objetivo

0.7x-4.5x/100 mm, total: 7-45x

Marcos de enfoque estándar

Marco SZMA1focusing, enfocando ajustable a mano, rango de elevación de 50 mm

Base

B5 (Compatible con todos los marcos de enfoque)

Fuente de luz externa

56pcs Luz del anillo LED con brillo ajustable

Software de medición analítica

Cámara de chip Sony de 5 megapíxeles

Software de medición de profundidad de soldadura

Adaptador de cámara de 0.5x

Micrómetro de alta precisión (valor de cuadrícula 0.01 mm)

980 ..
