UTM-100EW
EBP INSTRUMENTS
Shangai
90 juegos/mes
TT por adelantado
1 juego
Introducción:

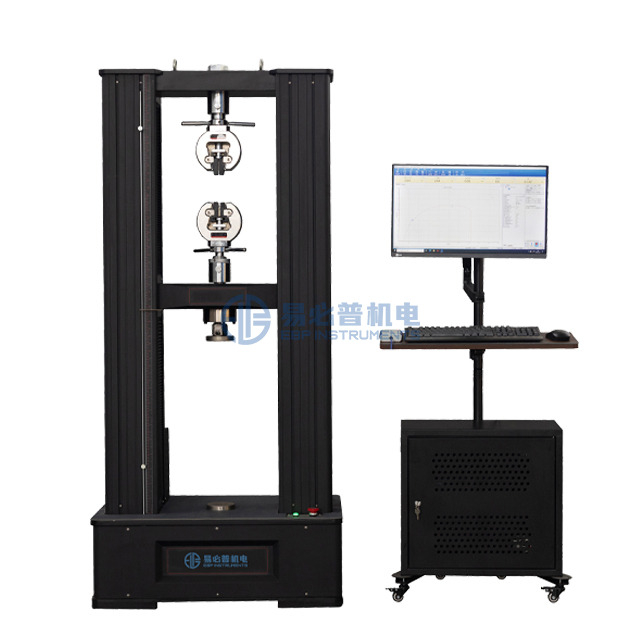

Las máquinas de prueba electromecánicas de la serie UTM-EW (Dual Space) ofrecen pruebas de circuito cerrado de fuerza, desplazamiento o deformación en tensión, compresión, flexión, corte, desgarro y pelado, etc.
La máquina puede equiparse con una variedad de accesorios que incluyen: agarres, accesorios, marcos de compresión, gabinetes térmicos y extensómetros que cubren todas las aplicaciones relevantes como pruebas de caucho, plásticos, láminas, películas, textiles, adhesivos, papel, alimentos, espumas, madera, alambres u otras muestras metálicas o no metálicas y componentes médicos, electrónicos y de otro tipo. Los marcos de carga son de construcción rígida, lo que proporciona una rigidez axial y lateral superior.
Características:
Multifunciones:
Puede realizar pruebas de tensión, compresión, flexión, flexión y corte de alta capacidad que cumplen con los requisitos relativos de ISO, ASTM, DIN, NF, EN y muchos otros métodos de prueba nacionales. Diseño de accesorios intercambiables, para cumplir con los requisitos de diferentes materiales de muestra y tipos de prueba.
Amplios accesorios:
Amplia gama de accesorios para cumplir con los requisitos de prueba en casi cualquier aplicación o industria: plásticos, metales, biomédicos, compuestos, elastómeros, componentes, automoción, aeroespacial, textiles y más.
Gran espacio de prueba:
El travesaño de doble efecto se adapta rápidamente a muestras de diferentes longitudes. En el caso de columnas de longitud adicional, el espacio máximo de prueba es ajustable para adaptarse a muestras de longitud adicional.
Bastidor de alta rigidez:
Los husillos de bolas precargados, las columnas de guía de precisión y un sistema de accionamiento simétrico mejoran la rigidez y la alineación del marco.
Límites de exceso de recorrido:
Los límites de sobrecarrera dobles, ubicados en la consola delantera, ayudan a evitar que la cruceta se sobrepase y se sobrecarguen los sensores. Se puede utilizar una regla graduada a lo largo de la columna para preestablecer estos límites a distancias específicas.
Sistema de seguridad:
Las características que garantizan la seguridad incluyen el circuito de seguridad de 2 canales (= doble protección), el interruptor selector del modo de funcionamiento, el interruptor de apagado y el freno de mantenimiento del motor.
Solicitud
Metal:
Métodos de prueba estándar ASTM E8 para pruebas de tensión de materiales metálicos;
ISO 6892 Materiales metálicos. Método de prueba de tracción a temperatura ambiente;
BS EN 10002-1Determinación de propiedades de tracción en metales;
ASTM E21: Métodos de prueba estándar para pruebas de tensión a temperatura elevada de materiales metálicos;
IS0 783: Materiales metálicos -Ensayos de tracción a temperatura elevada;
EN ISO 7438 Determinación de ensayos de flexión en metales;
ISO 14589: Remaches ciegos - Ensayos mecánicos;
ASTM F606: Métodos de prueba estándar para determinar las propiedades mecánicas de sujetadores, arandelas, indicadores de tensión directa y remaches con rosca externa e interna
Plásticos/Compuestos:
Método de prueba estándar ASTM D638 para propiedades de tracción de plásticos
EN ISO 6259, EN ISO 527-1, ISO 604, ASTM D695, ASTM D3846, EN ISO 844, EN ISO 13968, EN ISO 9969, etc.
Geotextiles:
Especificación estándar ASTM D3950 para flejes no metálicos; ASTM D 6775-02, BS EN ISO 10319, JBT 8521 (EN 1492-2).
Caucho:
ISO 37Caucho, vulcanizados o termoplásticos: determinación de las propiedades tensión-deformación a tracción; ASTM D412, ASTM D624.
Especificación:
modelo | UTM-100EW |
Carga máxima | 100 kN (10000 kgf, 10 toneladas) |
Clase de precisión de carga | ±1% Clase 1 (opcional: Clase 0,5, Precisión ±0,5%) |
Rango de prueba de fuerza | 2%～100%F.S (clase 0,5 opcional: 0,4%～100%F.S) |
Resolución de carga | 1/500000 Escala completa ((solo una resolución para escala completa, no graduada)) |
Modo de control de prueba | 3 controles de circuito cerrado (esfuerzo, deformación y desplazamiento) |
Máx. Espacio de prueba de tracción | 700 mm |
Máx. Espacio de prueba de compresión | 700 mm |
Ancho de prueba | 400 mm |
Precisión de medición de desplazamiento | ±1% |
Resolución de medición de desplazamiento | 0,001 mm |
Precisión de medición de deformación | ±1% |
Resolución de la medición de la deformación. | 0,001 mm |
Rango de velocidad de control de desplazamiento | 0,001~500 mm/min |
Precisión de la tasa de control de desplazamiento | Cuando la velocidad es <0,01 mm/min, dentro de ±1,0% del valor establecido; Cuando la velocidad es ≥0,01 mm/min, dentro de ±0,2% del valor establecido. |
Rango de ajuste de la tasa de control de tensión y deformación | 0,005~5%FS/S |
Precisión del ajuste de la tasa de control de tensión y deformación | Dentro de ±2% del valor de configuración para tasa <0,05%FS; Cuando la tasa ≥0,05%FS, está dentro de ±0,5% del valor establecido. |
Tamaño del cuerpo de la máquina principal | 853*550*1826mm |
Peso | 500 kilos |
poder | 1kW |
Fuente de alimentación | Monofásico 220V±10%, 50Hz |
Ambiente de trabajo | Sin vibraciones, sin polvo; temperatura ambiente 10 ℃ ~ 35 ℃; humedad ≤ 90%; Sin vibraciones alrededor, sin medios corrosivos, sin fuertes interferencias de campos magnéticos. |
NOTA: 1. Hay disponibles marcos extra anchos y/o extra altos. 2. El sistema de suministro de energía es completamente personalizable. | |
