Estado de Disponibilidad: | |
---|---|
Evick-50CST
EBP INSTRUMENTS
Shanghai / Shenzhen
100 pcs / mes
TT de antemano
1
Principales características:

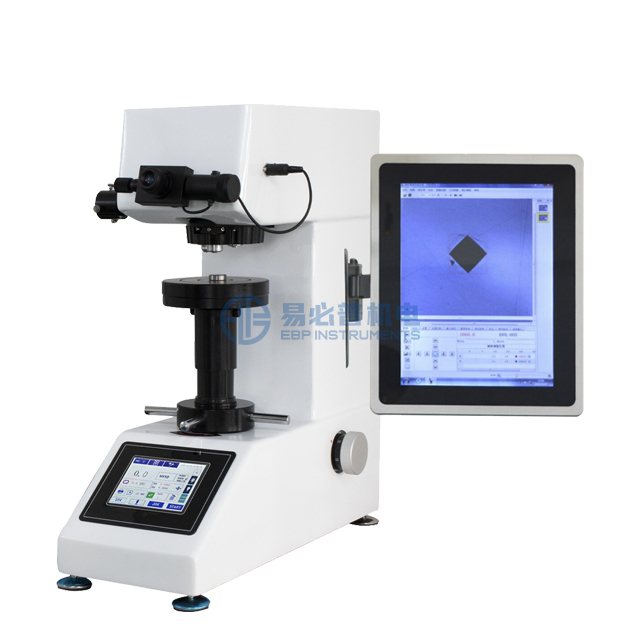

1) Probador de dureza integrado, sistema de proceso de imagen, sistema de software de medición de dureza y sistema informático en una, estructura más científica y concisa, y una operación más fácil.
2) Equipado con pantalla táctil doble. Seguro doble de rendimiento de trabajo estable. En el panel de pantalla táctil frontal puede hacer pruebas y medidas por máquina de forma independiente; En el panel de pantalla táctil lateral puede hacer una medida automática o una medida manual por software. Incluso una de las pantallas era que la máquina de daños todavía puede funcionar normalmente.
3) En la pantalla táctil del panel lateral puede controlar la torreta de la máquina. Presione la tecla "Inicio" en la pantalla táctil lateral, la máquina funcionará automáticamente y la sangría se mostrará en la pantalla directamente. Medida automática de software y muestra automáticamente el valor de dureza. El panel de pantalla táctil lateral puede conectarse con Internet a través de WiFi, y puede funcionar junto con el teclado y el mouse inalámbricos.

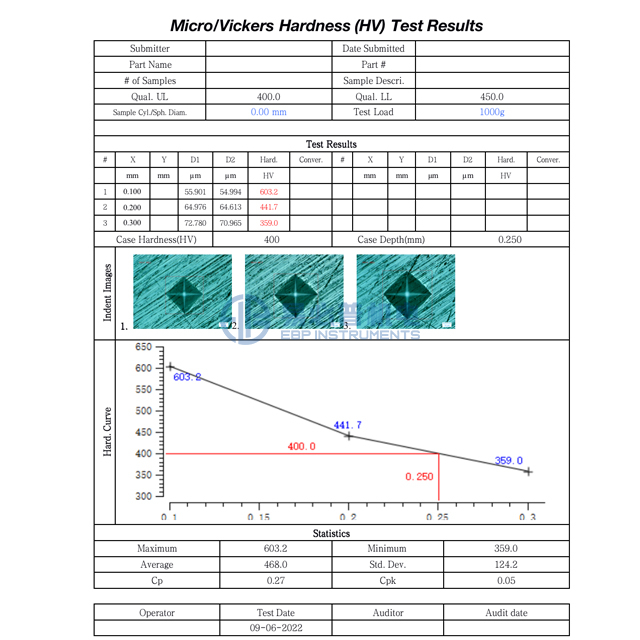

4) Soporte de la máquina Medición automática de la sangría o el modo de trabajo de medición manual. Y en el informe de prueba puede mostrar profundidad de la caja, curva de dureza, valor de dureza, valor de conversión, fuerza de prueba, tiempo de permanencia, imagen de sangría, etc.
Propósito principal y aplicación:
1. Acero, metales no ferrosos, oropel, carburo cementado, chapa, estructura metalográfica.
2. Callerización, capa de nitruración y descarburización, capa de endurecimiento de la superficie, recubrimiento galvanizado, recubrimiento.
3. Vidrio, chip y material cerámico.
Funciones principales de software:
1. Medición de dureza automática: con un clic de un botón, el software mide automáticamente las diagonales de la sangría, calcula el valor de dureza y las estadísticas;
2. Curva de dureza: con las profundidades de los puntos de prueba por entrada del usuario, el software traza automáticamente las curvas (s) de dureza; El usuario puede guardar y cargar las profundidades en un archivo de plantilla de profundidad para pruebas posteriores para conveniencia;
3. Conversión, compensación y validación: Convierte HV en otras escalas de dureza ; valida los resultados de la prueba con dimensiones de muestra; Compensa los resultados de la prueba con respecto a la muestra de diámetros cilíndricos/esféricos;
4. Estadísticas: actualiza automáticamente los valores estadísticos como el promedio, Min y Max, la desviación estándar, CP y CPK;
5. Automalar: marca automáticamente las mediciones fuera de las especificaciones;
6. Informe de prueba: genera automáticamente el informe de Word o Excel con plantilla personalizable;
7. Archivado de datos: la medición de datos e imágenes se pueden guardar en un archivo para una recuperación posterior;
8. Escala de Knoop: se puede configurar para la medición de la escala Knoop;
9. Otras funciones: incluye las funciones básicas del sistema de imágenes, como la captura de imágenes, la calibración de la cámara, el procesamiento de imágenes, la medición geométrica, el etiquetado de documentos, la gestión de álbumes e impresión con aumentos especificados.
10. Pruebas de resistencia a la fractura, el valor de KC (KIC) se puede medir como una función estándar.
Especificación:
Modelo | Evick-50CST |
Torreta | Automático |
Fuerza de prueba | 1 kg (9.8n), 5 kg (49n), 10 kg (98n), 20 kg (196n), 30 kg (294n), 50 kg (490n) |
Escala de dureza | HV1, HV5, HV10, HV20, HV30, HV50 |
Escala de conversión de dureza | HRA, HRB, HRC, HRD, HK, HBS, H15N, H30N, H45N, H15T, H30T, H45T |
Sistema de software HV | Cámara de 5 millones de píxeles; tubo de conexión de cámara y adaptador; Software profesional de medición y análisis de imagen de huración HV / HK, soporte del modo de medida automática y modo de medida manual, genere el informe de prueba automáticamente en el formato de Word / Excel |
Velocidad de carga | ≤50 μm/seg |
Pantalla | Pantalla táctil de color delantero de 5.5 '' + 12.1 '' |
Mínimo Unidad de medida | 0.125 μm, 0.0625 μm |
Reclutamiento | Pirámide rectangular estándar Diamante Greeder (136º ± 0.5º) |
Rango de valor de dureza | 5-3000HV, 8-4500HK |
Visualización de datos | Pantalla táctil de color |
Aumento total | 100x (para observación), 200x (para medición) 400x para compra opcional |
Método de carga | Automáticamente (Cargar, vivir y descargar) |
Tiempo de permanencia | 1-99s (cada paso es 1 segundo) |
Altura máxima | 180 mm (si funciona con la mesa XY: 160 mm) |
La profundidad de la garganta | 135 mm |
Fuente de luz | Fuente de luz fría LED |
Fuente de alimentación | 220V + 5%, 50/60 Hz (110V está disponible) |
Mesa de pruebas X-Y (compra opcional) | Dim.: 100 × 100 mm, máx. Rango de viaje: 25 × 25 mm, Relación de resolución móvil: 0.01 mm |
Tamaño del instrumento y peso neto | 600*220*700 mm; 55 kg |
Estándar ejecutado | GB/T4340, ASTM E384 y E92, EN-ISO 6507-2, JIS B-7734 |
accesorios estandar | 1 pieza: 10x ocular electrónico; Lente objetivo 10x y 20x; Vickers Insor; Burbuja de nivel; Tabla de prueba grande / media / en forma de V; Software de medición de dureza de HV, cámara, línea eléctrica; Cubierta a prueba de polvo; Libro de instrucciones; Tablas de conversión de dureza; Certificado de calidad; Tarjeta de garantía; Estuche de accesorio 2 piezas: bloque estándar de dureza 4 piezas: tornillo de ajuste horizontal |
Accesorios de compra opcionales | Lente objetivo de 40x, bloques de dureza, equipo metalográfico; GROBA DEL GNOOP; Fusible, Vickers Diamond Gerter |
