E-200a
EBP INSTRUMENTS
Shanghai, China
300 sets por mes
T / T por adelantado
1 juego

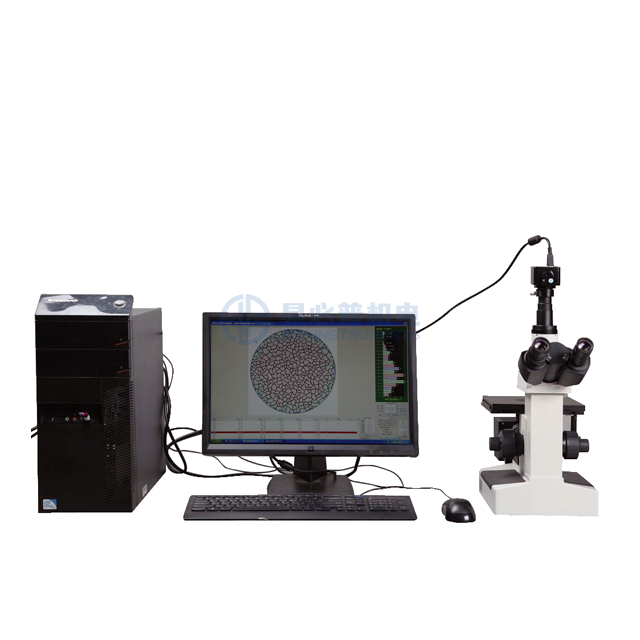

1. Introducción:
Invertir el microscopio metalúrgico trinocular se usa para discernir y analizar la estructura organizativa de los tipos de metal. Es muy importante en el trabajo de investigación de calidad para fundición, fundido, tratamiento térmico e inspección para la materia prima y el análisis para la estructura metalúrgica del material después del procesamiento. También es la importante herramienta de trabajo de investigación para la física de metal, que se usa salvajemente en la empresa, la universidad y la I + D.
2. Parámetro objetivo de la lente:
Trinocular (Cabeza): inclinado 30 °
Escribe (Sin copa de vidrio) | Aumento | N / A. | W.D. (mm) |
acromático | 10 × | 0.25 | 8.9 |
20 × | 0.40 | 3.75 | |
40 × | 0.60 | 2.69 | |
100x (seco) 100 × (primavera, aceite, opcional) | 0.90 | 0.44 |
3. Parámetro técnico
Modelo | E-200A |
Ocular | WF10x / Ø18mm plan ocular de plan |
Objetivo | 10x / 0.25, 20x / 0.40, 40x / 0.60, 100x / 0.9 (seco) Objetivo acromático |
Ampliación total | 100x, 200x, 400x, 1000x (seco) / 100x Lente de aceite de resorte para opcional |
Muserola / Torreta | Cuatro agujero (posicionamiento de bola interior) |
Enfocar | Coaxial fino y grueso, con función de bloqueo, Precisión fina: 2um |
Escenario | Tamaño: 200 * 152mm, Rango en movimiento: 15 * 15mm Ø12 / Ø12Metal Stage |
Iluminación | Distancia de la pupila: 53-75mm Bombilla halógena 6V20W, el brillo es un ajuste Con diafragma de apertura y diafragma de campo de centrado |
Filtrar | Azul, verde, amarillo |
DIMENSION & N.W | 195x309x345mm, 10kg |
Tamaño de embalaje & G.W | 400x290x450mm; 11kg |

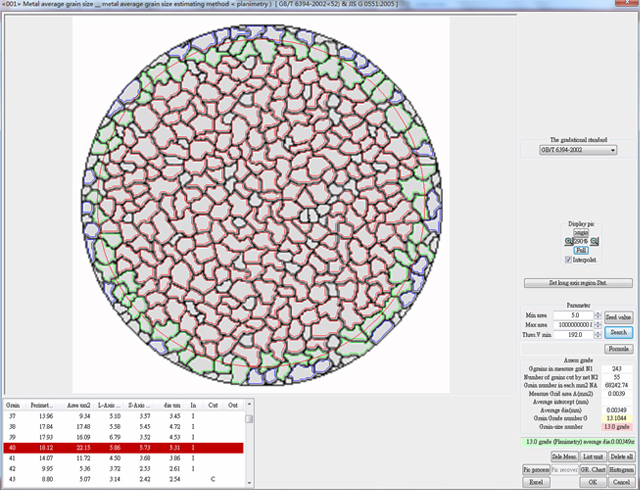

Este software se puede usar con una variedad de microscopio metalográfico para completar la adquisición, procesamiento, análisis, generación de informes y otras funciones de adquisición de imágenes metalográficas y otras funciones; También hay que ver la biblioteca, la medición geométrica, la impresión de pliegue fijo, la costura de la imagen, el contraste de la imagen, la confocal), los mapas de luz tridimensionales y otras funciones. En comparación con el método manual tradicional, el software de muestra para el análisis de imagen metalográfico, con las siguientes ventajas:
Guarde el sistema de cámara de cuarto oscuro tradicional, directamente con una cámara digital para tomar fotografías, las fotos se pueden guardar o grabar.
Puede compararse en el mapa de la computadora y en la consulta estándar, no lea los libros estándar.
Puede calcular de manera rápida y precisa automáticamente los diversos tipos de microestructura del perímetro, área, eje largo, eje corto, diámetro del círculo equivalente,
La relación de aspecto, el porcentaje de área y otros parámetros de forma geométrica, que el método de cálculo manual anterior, ha mejorado enormemente.
Se pueden aplicar estándares metalográficos cuantitativos para calcular automáticamente el nivel, el nivel de resultados para permitir la intervención humana.
Puede generar automáticamente el informe de inspección de documentos electrónicos, el informe se puede guardar como Word, Excel, PDF y otros documentos.
Todo el proceso de inspección está completo en la computadora, para lograr un impulso de oficina, mejorar enormemente el nivel de información empresarial.
Análisis metalográfico:
El software incluye ocho categorías principales, más de 100 estándares de inspección (incluidos GB, JB, QC / T, NJ, DL, YB, TB / T, ISO, ASTM, JIS, etc.), más de 600 módulos de análisis de imágenes metalográficos, Los estándares cubiertos son:
comúnmente utilizado: incluyendoTamaño de grano, inclusiones no metálicas, capa de descarburización, metalográfico cuantitativo, análisis del área de fase.
hierro fundido: Incluye hierro dúctil, hierro fundido gris, análisis de hierro fundido de grafito vermicular.
acero: Incluye acero inoxidable, acero de herramientas, todo tipo de acero al carbono, todo tipo de análisis de acero de aleación.
Metales y aleaciones no ferrosas.: Incluye aleación de aluminio, aleación de magnesio, aleación de cobre, análisis de aleaciones de titanio.
Vehículos y motores.: Todos los tipos de vehículos, engranajes, análisis de motores y accesorios.
Estándares de la industria eléctrica.
Otro: hay metalurgia en polvo, enseñanza de metallografía.
ASTM, DIN, JIS y otros estándares exteriores.
