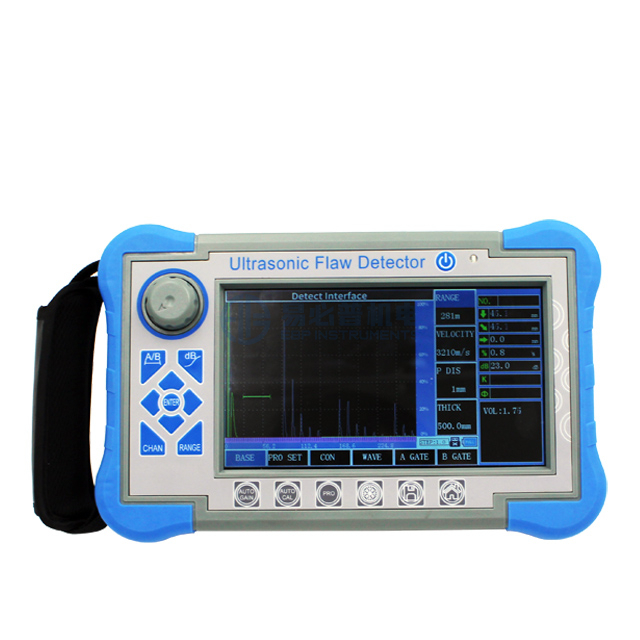

Detector de fallas de prueba ultrasónica digital portátil con calibración automatizada Ganancia automatizada

Pantalla de color TFT de 7 pulgadas, resolución 800 * 480
Botón de soporte, modo de operación de pantalla táctil, rotativa y táctil;
Frecuencia de trabajo 0.5 ~ 20MHz;
Sonda única, dual, a través de la sonda de tipo de inmersión
Modo de detección: negativo / positivo / de dos vías / rf
Estado de Disponibilidad:
  • EFD-500T
  • EBP INSTRUMENTS
  • Shanghai, China
  • 300 sets por mes
  • T / T por adelantado
  • 1 juego
Introducción

El detector de fallas ultrasónicos digitales es un tipo avanzado, que es la pantalla táctil, puede, de manera rápida, fácil y sin daños, detectar, localizar, evaluar y diagnosticar con precisión varios defectos dentro de la pieza de trabajo, como grietas, soldaduras, poros, orificios de arena, inclusiones, plegables. , etc. Se ha aplicado para energía eléctrica, petroquímica, caldera y recipiente a presión, estructura de acero, militar, aeroespacial, transporte ferroviario, automóvil, maquinaria y otros campos. Es un instrumento esencial para la industria de pruebas no destructiva.

Características:
1. Cuantificación de alta precisión y posicionamiento para cumplir con los requisitos de detección de distancia cercana y de lejos.
2. La zona ciega de campo cercano es pequeña, puede cumplir con los requisitos de detección para tubos de doble diámetro y de pared delgada.
3. Función de calibración automática: calibración automática de un solo botón, fácil de operar, sonda de prueba automática \"p), \" k valor \", \" x valor \"y la velocidad
4. Muestra automática la posición de eco de defectos (Profundidad: D, Horizontal: P, Distancia: S, Amplitud, DB, ф)
5. Cambia tres escalas libremente (Profundidad: D, Horizontal: P, Distancia: s)
6. Ganancia de auto,Sobre pico, funciones de memoria máxima, que pueden mejorar la eficiencia de detección.
7. Registre automáticamente el proceso de detección de defectos y la reproducción dinámica.
8. φ Cálculo del valor: Forjar la detección de fallas por sonda recta, puede encontrar la onda más alta para la conversión de valor φ automáticamente
9. 500 canales independientes (pueden ser expandibles), que pueden ingresar y almacenar los estándares de detección de las industrias libremente, no necesitan llevar los bloques estándar para la inspección en el sitio.
10. Almacenar, reproducir 500 ondas y datos escanear libremente
11. Las curvas DAC, AVG y TCG (la compensación de profundidad se generan automáticamente y se pueden segmentaron. 12. Los puntos de muestreo no están restringidos y se pueden corregir y compensar.
13. 14 estándares de inspección incorporados
14. Libre de ingresar a cualquier estándar de la industria.
15. Ancho de pulso y fuerza puede ajustable
16. B Scan y B Scan Scan Function;
17. Puede comunicarse con la computadora y exportar la palabra. Archivo, también el informe de detección.
18. Caja de plástico ABS IP65, robusta y duradera, a prueba de agua y polvo, y una excelente capacidad anti-interferencia
19. Use (software de comunicación para analizar para analizar los informes de impresión de datos, etc;
20. La pantalla de color verdadera de 260,000 colores, es adecuada para el entorno de trabajo bajo luz fuerte o luz baja
21. Batería de litio de alto rendimiento, puede funcionar continuamente durante 8-10 horas
22. Grabación de reloj en tiempo real: Fecha de detección de fallas en tiempo real, registro de seguimiento de tiempo y almacenamiento
23. Protección de apagado, los datos de almacenamiento no pueden perderse.
24. Los parámetros de detección de defectos se pueden probar o preajustar automáticamente.
25. Rechazo digital, no afecta la ganancia y la linealidad.
26. Gane Compensación: la atenuación de DB se puede corregir para la rugosidad de la superficie, las superficies curvas, la detección de fallas a largo plazo de las piezas de trabajo gruesas, etc.
27. Puede operar el detector de defectos por software en la PC, logrando el objetivo del detector de fallas con control de computadora para detectar


Especificación técnica:

Modelo EFD-500T
Mostrar 7 pulgadasTftpantalla de color,800*480 resolución
Modo de operación Botón, Rotary, Pantalla táctil
Fuente de alimentación Batería de iones de litio
Capacidad de la batería 5.0
Voltaje de potencia 12v
Cantidad de poder 1
Tiempo de trabajo ≥8 horas
Entrada del adaptador DC100 ~ 240V 50Hz / 60Hz
Salida del adaptador AC 12V
Potencia adaptadora 36W
Almacenamiento de datos Tarjeta SD (16G)
Alarma 1
Temperatura de trabajo -10ºC ~ 45ºC
Temperatura de almacenamiento -20ºC ~ 60ºC
Grado IP IP65
Dimensión 245 * 155 * 55mm
Peso 1.18kg (batería incluida)
Modelo de ut convencional
Tipo de conector de sonda Lemo 00
Tipo de canal Un canal solo
Número de canal 500 grupo (capaz de ser escalado)
Tipo de pulso Onda afilada negativa
Transmitir voltaje 50 ~ 350V, paso en 50V
Mojadura 560Ω
Ganar 0 ~ 110dB, paso: 0.5 / 2/6 / 12db
Ganar ajuste fino -4 ~ + 4
Compensación de la superficie Todo rango de ganancia
Frecuencia de trabajo 0.5 ~ 20mhz;
Tipo de sonda Tipo simple, dual, a través de la inmersión.
Filtrar Tres opcionales: 1 ~ 4MHz / 0.5 ~ 10MHz / 2 ~ 20MHz
Modo de detección Negativo / positivo / de dos vías / rf
Rechazar 0 ~ 80%, paso 1%
Rango de prueba 0 ~ 15000mm, rango mínimo de pantalla: 15 mm (en acero)
Velocidad material 100 ~ 20000m / s
Desplazamiento de pulsos -10 ~ 1000mm
Dem retracción 0 ~ 200 en
X-val 0 ~ 100mm
Guía SOLDADURA, HOJA, INSPECCIÓN DE FORJA
Punto de prueba Pico / x-val / j val
Medición Puerta: amplitud, valor DB de amplitud, rango, distancia horizontal, distancia vertical, el valor de la diferencia entre la puerta de A y B
Cursor: 2 cursores cruzados, pueden probar la distancia horizontal y vertical, y la distancia entre los cursores (debajo de la función B Scan)
Puerta Inicio de la puerta: Toda rango
Ancho de la puerta: todo el rango
Nivel de puerta: 10 ~ 90%, Paso: 1%
Curva DAC, máximo de seis curvas, cumple con NB / T 47013, GB / T 11345, GB / T 29712 y otros estándares
TCG, máximo seis curvas
Avg
Otras funciones Pantalla completa, interruptor de cursor (Rango / Altura / Horizonte), Ganancia automática única / continua (10 ~ 100%, Paso 10%), ECHO Compare, Echo completo, sobre pico, memoria máxima, escaneo rápido, modo exterior, captura de pantalla
Congelación máxima / profundidad de grietas / expansión de la puerta // Modificación de la superficie curvada / Banifique la simulación de la soldadura plana // Video
Alarma Alarma de sonido y luz
Sensibilidad ≥65dB (200mm-φ2fh, 2.5pφ20)
Error de linealidad horizontal ≤0.3%
Error de linealidad vertical ≤3%
Error de linealidad de amplitud ≤ ± 2%
Precisión del atenuador 20db ± 1 dB
Gama dinámica ≥32db
Resolución lejana ≥26db
Nivel de ruido <40 × 10-9 V /


Lista de empaque:


Nombre Cantidad
1 Unidad principal 1
2 Sonda recta 10mm 2.5MHz 1
3 Probe de ángulo 13x13 K2 2.5MHz 1
4 Cable de conexión de la sonda 2
5 Adaptador de corriente 1
6 Tarjeta de garantía 1
7 Certificado de producto 1
8 Manual de instrucciones 1
9 Software 1
10 Caja de instrumentos 1



Sondas de compra opcionales:

El precio de la sonda depende principalmente del tamaño de cristal. Y la frecuencia puede ser elegida por usted mismo en el rango de 0.2MHz - 10MHz. Podemos proporcionar los ángulos generales como 30 °, 45 °, 60 °, 70 °, 80 °

Probe de haz de ángulo

6 × 6,8 × 9,10 × 10, 13 × 13,14 × 16,18 × 18, 20 × 20,20 × 22, 30 × 30

Probe de haz recto (SoftFilm)

Φ6, φ8, φ10, φ12, φ14, φ16, φ20, φ24, φ25, φ30

Probe de haz de elemento dual (SoftFilm)

Φ8, φ10, φ12, φ14, φ20, φ25, φ30,

Sonda de inmersión

Φ10, φ14, φ20, φ25

Sonda llena de agua

Φ20, φ25

Pequeña sonda de ángulo

Φ14, φ20, φ25,18 × 18

Probe de haz recto del elemento dual (SoftFilm)

8 × 9,10 × 12

Sonda de onda de superficie

10x12

Sonda de onda de arrastre

8 × 12,6 × 6

Sonda de pequeño diámetro

5 × 5,5 × 7

Sonda de onda de placa

20 × 30

Probe de ángulo variable

10 × 10,10 × 12


Detector de fallas de pruebas ultrasónicas digitales portátiles con calibración automatizada.
