EVM-21B/32B/43B/54B
EBP INSTRUMENTS
Shanghái, China
120 juegos por mes
T/T por adelantado
1 juego
Yo uso

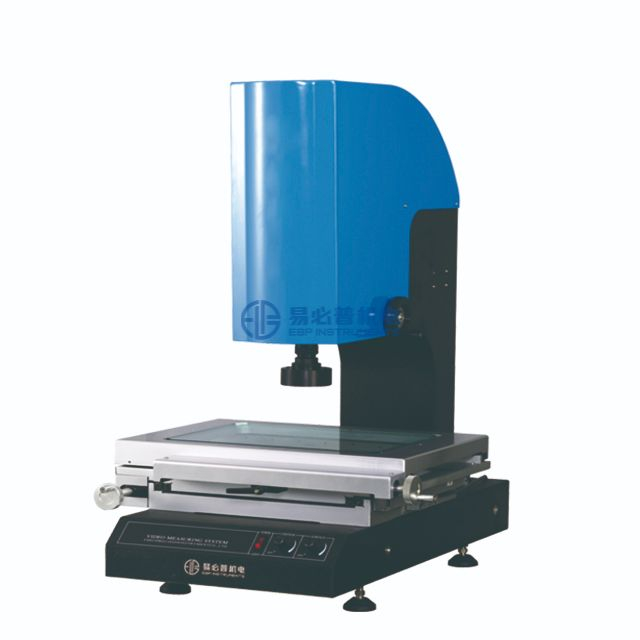

1.1 La serie EVM-B es el sistema de medición por vídeo manual de tipo mejorado desarrollado por EBP INSTRUMENTS.
1.2 Ha sido ampliamente utilizado en maquinaria, electrónica, aeroespacial, automotriz, militar, moldes y otras industrias para mediciones de precisión.
1.3 Puede medir puntos, líneas, círculos, arcos y óvalos, rectangulares y mejorar la precisión con la función de posicionamiento multipunto.
1.4 En términos de metrología, la máquina puede probar y dimensionar ancho, largo, alto, espesor, diámetro, ángulo, rectitud, planitud, perpendicularidad, grado circular, coaxialidad, etc.
1.5 Combinación de medidas, estructura central y la intersección de la estructura, el punto medio de la construcción, estructura lineal, estructura redonda y punto de vista estructural.
Características:
1. Adopción de una consola de datos con interfaz USB, compatible con el uso de una computadora portátil.

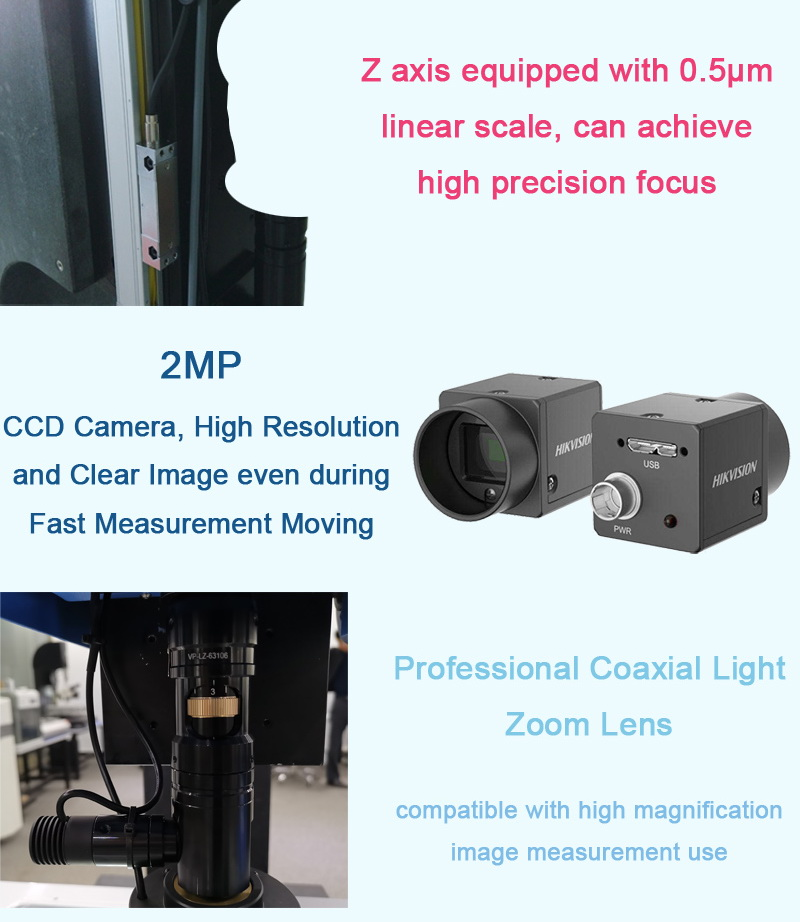

2. Junto con una lente de zoom de luz coaxial, compatible con el uso de medición de imágenes de gran aumento.
3. Adopta una cámara a color de 2MP, alta resolución de pantalla e imagen más clara.
4. Base y columna de granito grado 00, alta estabilidad.
5. Los datos de medición se pueden transformar directamente en un archivo de AutoCAD y crear un círculo de trabajo completo. Los datos de medición también se pueden exportar en Excel, Word para generar informes para análisis estadístico.
Especificación técnica:
modelo | EVM-21B | EVM-32B | EVM-43B | EVM-54B | ||
mesa | Tamaño de la mesa de metal (mm) | 404*228 | 500*330 | 606*466 | 706*606 | |
Tamaño de la mesa de vidrio (mm) | 260*160 | 350*280 | 450*350 | 550*450 | ||
Carrera X, Y (mm) | 200*100 | 300*200 | 400*300 | 500*400 | ||
Capacidad de carga | aprox. 15 kilos | aprox. 20 kilos | aprox. 30 kilos | aprox. 35 kilos | ||
Peso (kg) | 180 | 260 | 315 | 500 | ||
Dimensión (L)*(W)*(H), mm | 556*540*860 | 670*660*950 | 720*950*1020 | 800*1040*1020 | ||
Sistema de medición de objetivos (Accesorios estándar) | Cámara: cámara a color de 2MP | |||||
Lente de zoom: Lente de zoom manual Pomeas™ con iluminación coaxial; Ampliación: 0,7 ~ 4,5X Ancho de anchura: 92 mm | ||||||
Ampliación de vídeo: 28-186X Campo de visión: 7~1,1 mm | ||||||
Resolución de escala: 0,5 μm | ||||||
Carrera del eje Z (mm) | Estándar | 200 | ||||
Opción | 250~300 | 250~350 | 250~450 | |||
Precisión E1* | Ej., y ≤(3,0+L/200) μm | |||||
Precisión E2* | Exy ≤ (4,0+L/200) micras | |||||
iluminación | La luz de superficie y la luz de transmisión adoptan LED, brillo ajustable | |||||
poder | 110/220 V (CA), 50/60 HZ 30 W | |||||
* Todos los datos se prueban según la norma ISO 10360-7-2011.
L es la longitud medida (unidades: mm)
Software de metrología:
Con una interfaz de usuario fácil de usar y funciones potentes, permite a los usuarios lograr una medición geométrica rápida y precisa.
1) Medición bidimensional: mide altura, ancho, largo, ambos lados del ángulo, el ángulo del cono, el diámetro del cilindro, biselado, rectitud, redondez, cilindricidad, perpendicularidad, paralelismo, etc.
2) Máx. y mín. Límite: puede establecer máx. y mín. límites, cuando el tamaño real del producto está fuera de rango, los datos de medición correspondientes tendrán una advertencia en fondo rojo.
3) Ingeniería inversa: el software dibuja gráficos de medición, puede tener entrada directa real en AutoCAD, también se puede guardar como DXF, dwg. archivos (puede ser un escáner rápido, más de dos veces más rápido que la velocidad del software general).
4) Salida de imagen: los resultados de medición u observación se pueden guardar como imágenes en varios formatos como BMP, Jpg.
5) Subpíxel en tiempo real para encontrar el punto: los primeros subpíxeles, tecnología avanzada de procesamiento de imágenes en la industria de medición de video, mejora en gran medida la precisión de la medición y la eficiencia de la medición de un píxel, en comparación con software similar, ahorra al menos 3/5 de tiempo, mejora la precisión de más de 2 veces (con el mismo aumento óptico).
5) Funciones de dibujo vectorial: la imagen o las fuentes se pueden acercar o alejar de forma continua.
6) Mediciones de mapas: puede capturar y formar una imagen completa de una pieza de trabajo grande y puede realizar mediciones directamente en el gráfico.
6) La línea de comando: forme directamente la línea de comando, ingrese la información de coordenadas para generar el punto, línea, círculo, arco, para satisfacer las necesidades especiales de la medición virtual.
7) Tolerancia de posición de línea: redondez, rectitud, paralelismo, perpendicularidad, concentricidad, etc.
8) Función de acotación: radio, diámetro, dimensiones angulares, dimensiones lineales, anotación de alineación, anotación de texto, etiqueta de coordenadas.
9) Funciones de medición automática: busque automáticamente una línea recta, multizona automática busque una línea recta, marquesina circular cl2ck redonda, arco automático multizona redondo.
10) Función de informe: los resultados de las mediciones se pueden convertir directamente a EXCEL, WORD, CAD.
11) Idioma: admite chino, inglés, coreano, japonés y ruso.
