Estado de Disponibilidad: | |
---|---|
IRHD-DNHL
EBP INSTRUMENTS
Shanghai, Shenzhen
200 sets por mes
TT por adelantado
1 juego

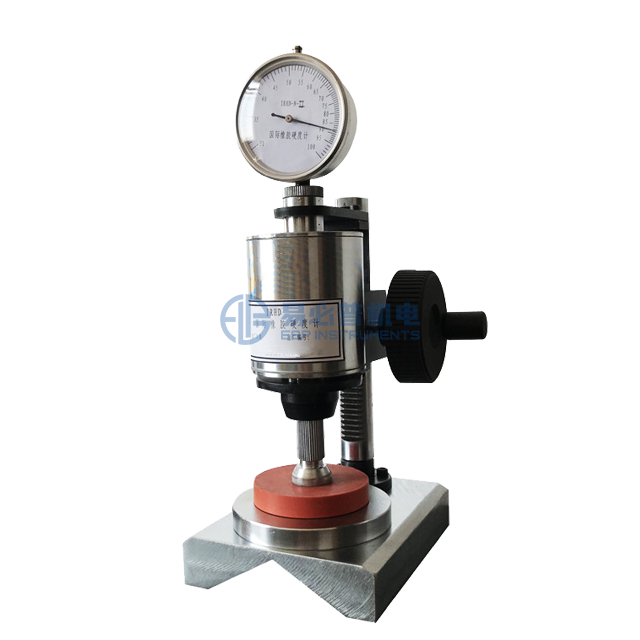

Este instrumento se utiliza para medir la dureza del caucho y los materiales de goma similares, especialmente adecuados para medir la dureza de los rodillos de goma, las mangueras, los cables y los productos de caucho con estructuras curvas. Este probador de dureza tiene una estructura simple, una operación conveniente, una medición precisa, una lectura intuitiva y puede calibrar directamente el valor internacional de la dureza de goma estándar (IRHD) de la muestra.
Especificación:
PODER: 220V 52Hz;
Tamaño: 180x150x400mm;
Peso bruto: 15kg;
Diámetro mínimo de medición: 4mm
Prueba |
Diámetros mm | Fuerza en bola | Fuerza a pie N
|
Rango de prueba (IRHD) | ||
Contacto N | Sangría N | Total N | ||||
Método n (Prueba normal) | BALL: 2.5 ± 0.01 PIE: 20 ± 1 Agujero: 6 ± 1 |
0.30 ± 0.02
|
5.40 ± 0.01
| 5.70 ± 0.03 |
8.3 ± 1.5
| 30-85 |

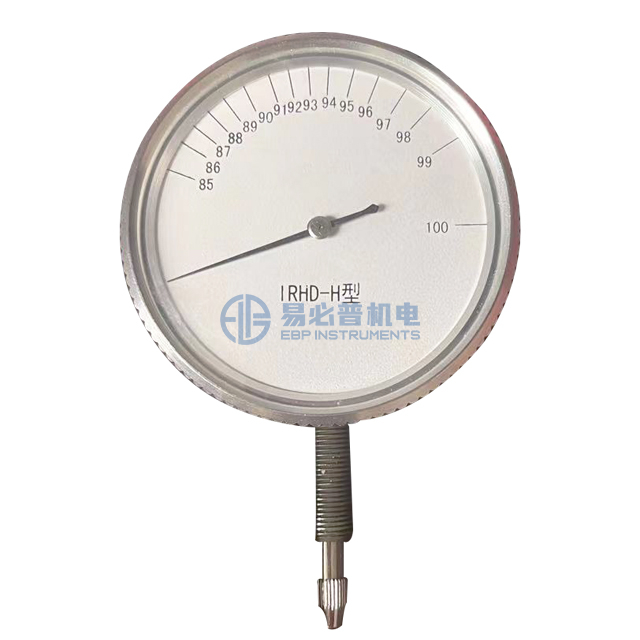

MÉTODO H (Prueba de alta dureza) | BALL: 1.0 ± 0.01 PIE: 20 ± 1 Agujero: 6 ± 1 |
0.30 ± 0.02
|
5.40 ± 0.01
| 5.70 ± 0.03 |
8.3 ± 1.5
|
85-100 |
Método L (prueba de baja dureza) | BALL: 5.0 ± 0.01 PIE: 20 ± 1 Agujero: 6 ± 1 |
0.30 ± 0.02
|
5.40 ± 0.01
| 5.70 ± 0.03 |
8.3 ± 1.5
|
10-35 |
Espesor:
1) Métodos N y H
La pieza de prueba estándar debe ser de 8 mm a 10 mm de espesor y se componer de capas de caucho, cuyas más finas de las cuales no tendrán menos de 2 mm de espesor. Todas las superficies serán planas y paralelas.
Las piezas de prueba no estándar pueden ser más gruesas o más delgadas, pero no menos de 4 mm de espesor.
2) Método l
La pieza de prueba estándar debe ser de 10 mm a 15 mm de espesor y se componer de capas de caucho, cuyas más finas de las cuales no deben tener menos de 2 mm de espesor. Todas las superficies serán planas y paralelas.
Las piezas de prueba no estándar pueden ser más gruesas o más delgadas, pero no menos de 6 mm de espesor.
Principio:
La prueba de dureza consiste en medir la diferencia entre las profundidades de la indentación de una bola en el caucho bajo una pequeña fuerza de contacto y una fuerza grande (sangría). Luego, compruebe las tablas de dureza y las curvas que se derivan de la relación empírica entre la profundidad de la sangría y la dureza.
Número de lecturas:
Haga una medición en cada una de un mínimo de tres puntos diferentes distribuidos a través de la pieza de prueba y se separe entre sí por un mínimo de 6 mm, y tome la mediana de los resultados cuando estos están dispuestos en el orden creciente.
Expresión de resultados:
Exprese la dureza, al número entero más cercano, ya que la mediana de las mediciones individuales en grados internacionales de dureza de caucho, indicada por el signo de grado (°) seguido de:
1) Ya sea la letra S que indica que la pieza de prueba fue del grosor estándar o para pruebas en piezas de prueba no estándar, el grosor real de la pieza de prueba y las dimensiones laterales más pequeñas IIN milímetros) (el resultado y luego siendo una dureza aparente);
2) La letra de código para el método, es decir, para la prueba normal, H para la prueba de alta dureza, L para la prueba de baja dureza.
3) Para pruebas en superficies curvas, la letra del prefijo C.
4) Ejemplo 1: 58 °, SN; Ejemplo 2: 16 °, 8x25mm, L; Ejemplo 3: 90 °, CH
Embalaje estándar:
1. Probador de dureza de IRHD 1 juego
2. Mesa de trabajo redonda (para pruebas de muestra plana) 1 pieza
3. Tabla de trabajo de forma de ángulo en V 1 pieza
4. Marco de soporte de tabla de trabajo en forma de V 1 pieza
