Estado de Disponibilidad: | |
---|---|
E-7000
EBP INSTRUMENTS
Shanghai, China
300 sets por mes
T / T por adelantado
1 juego
Introducción:

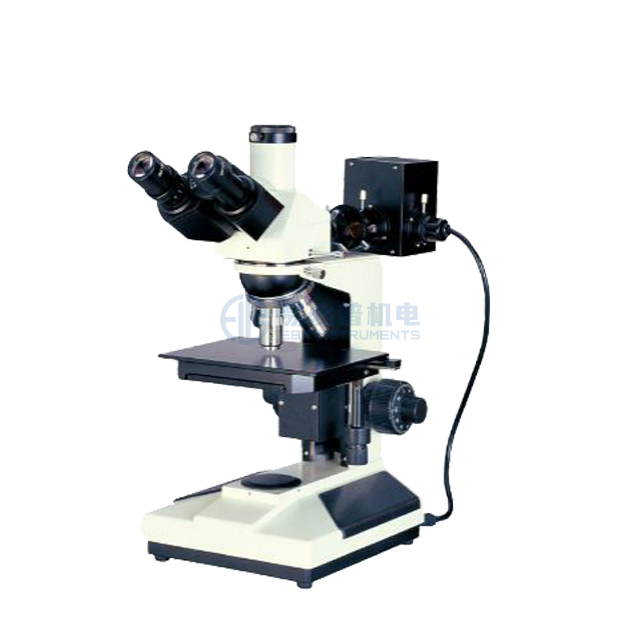

Las series E-7000, los microscopios metalúrgicos reflejados son adecuados para observar las superficies de no transparente objeto. Están equipados con vertical Iluminador, planificó objetivos acromáticos con larga distancia de trabajo. (sin vidrio de tapa), oculares de campo ancho y conjunto de dispositivos polarizadores en Trinocular. Proporcionan claro y imagen de alto contraste, operación conveniente y etc. Son los instrumentos ideales para el trabajo de investigación en metalografía, Mineralogía, ingeniería de precisión, electrónica y etc. Son adecuados para científicos. Investigación, enseñanza demostración en Los colegios y fábrica.
Características:
▲ Con los objetivos acromáticos del plan con una distancia de trabajo larga (sin copa) y oculares de campo ancho, pueden obtener imágenes claras y amplia Campo de vista.
▲ Sistema de enfoque coarse / fino coarraxial, con parada ajustable y superior de tensión, división mínima de enfoque fino: 2 μm.
▲ Lámpara halógena 6V20W, control ajustable.
▲ Trinocular, puede cambiar para observar normalmente o para observar la polarización, puede enviar el 100% de la luz a los oculares binoculares o al Puerto superior.
Especificaciones técnicas:
Modelo | E-7000 |
Ocular | Campo amplio Wf10x (Φ18mm) |
Objetivo | Planee objetivos acromáticos con larga distancia de trabajo (sin copa) PL 5x / 0.12 |
Planificar objetivos acromáticos con larga distancia de trabajo (sin copa de vidrio) Pl l10x / 0.25 | |
Planificar objetivos acromáticos con larga distancia de trabajo (sin copa de vidrio) Pl l40x / 0.60 | |
Planee objetivos acromáticos con larga distancia de trabajo (sin copa) PL L60x / 0.75 | |
TUBO DE EYECOS | Trinocular, 30 ° inclinado, (polarizador incorporado para conmutación) |
Sistema de iluminación EPI | 6V 20W, lámpara halógena, ligereza ajustable |
Iluminación vertical con diafragma de campo, Diafragma de apertura y polarizador, (Amarillo, Azul, Verde) Filtro y filtro helado | |
Sistema de enfoque | Coarsial coarra / Sistema de enfoque fino, con parada ajustable y superior de tensión, división mínima de enfoque fino: 2 μm. |
Muserola | Cuádruple (4 hoyos) Bola hacia atrás rodamiento interno de localización |
Escenario | Doble capa mecánica (tamaño: 185mm X 140mm, Moviente rango: 75mm X 50mm) |
Dimensión | 200 x 341 x 417mm |
Este software se puede usar con una variedad de microscopio metalográfico para completar la adquisición, procesamiento, análisis, generación de informes y otras funciones de adquisición de imágenes metalográficas y otras funciones; También hay que ver la biblioteca, la medición geométrica, la impresión de pliegue fijo, la costura de la imagen, el contraste de la imagen, la confocal), los mapas de luz tridimensionales y otras funciones. En comparación con el método manual tradicional, el software de muestra para el análisis de imagen metalográfico, con las siguientes ventajas:
Guarde el sistema de cámara de cuarto oscuro tradicional, directamente con una cámara digital para tomar fotografías, las fotos se pueden guardar o grabar.
Puede compararse en el mapa de la computadora y en la consulta estándar, no lea los libros estándar.
Puede calcular de manera rápida y precisa automáticamente los diversos tipos de microestructura del perímetro, área, eje largo, eje corto, diámetro del círculo equivalente,
La relación de aspecto, el porcentaje de área y otros parámetros de forma geométrica, que el método de cálculo manual anterior, ha mejorado enormemente.
Se pueden aplicar estándares metalográficos cuantitativos para calcular automáticamente el nivel, el nivel de resultados para permitir la intervención humana.
Puede generar automáticamente el informe de inspección de documentos electrónicos, el informe se puede guardar como Word, Excel, PDF y otros documentos.
Todo el proceso de inspección está completo en la computadora, para lograr un impulso de oficina, mejorar enormemente el nivel de información empresarial.
Análisis metalográfico:
El software incluye ocho categorías principales, más de 100 estándares de inspección (incluidos GB, JB, QC / T, NJ, DL, YB, TB / T, ISO, ASTM, JIS, etc.), más de 600 módulos de análisis de imágenes metalográficos, Los estándares cubiertos son:
comúnmente utilizado: incluyendo Tamaño de grano, inclusiones no metálicas, capa de descarburización, análisis cuantitativo metalográfico, área de fase.
hierro fundido: Incluye hierro dúctil, hierro fundido gris, análisis de hierro fundido de grafito vermicular.
acero: Incluye acero inoxidable, acero de herramientas, todo tipo de acero al carbono, todo tipo de análisis de acero de aleación.
Metales y aleaciones no ferrosas.: Incluye aleación de aluminio, aleación de magnesio, aleación de cobre, análisis de aleaciones de titanio.
Vehículos y motores.: Todos los tipos de vehículos, engranajes, análisis de motores y accesorios.
Estándares de la industria eléctrica.
Otro: hay metalurgia en polvo, enseñanza de metallografía.
ASTM, DIN, JIS y otros estándares exteriores.
